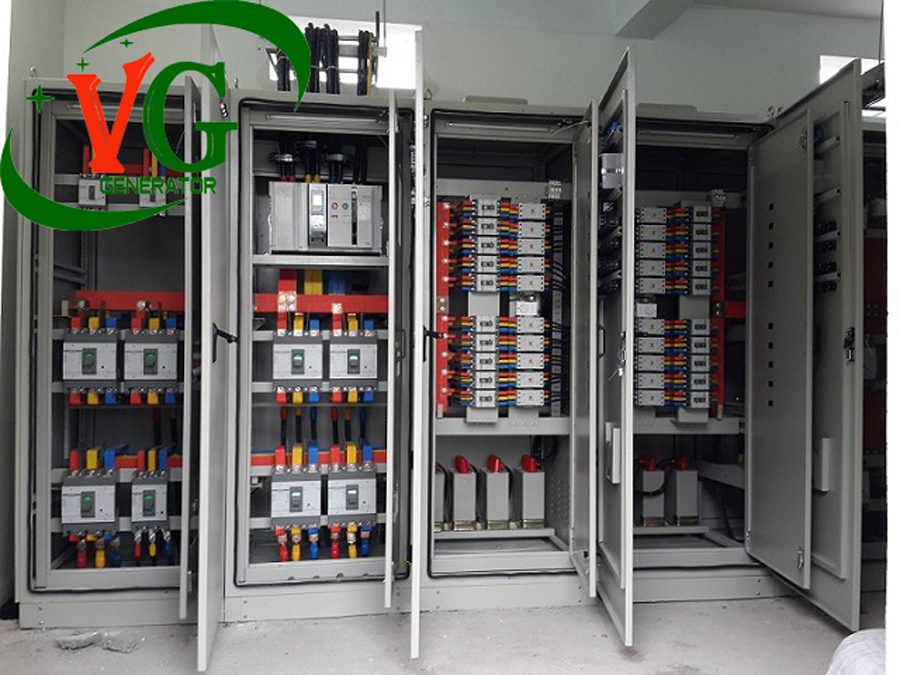

Tủ điện là gì? Một số loại tủ điện: MDB,DB, ATS,…

Tủ điện là một thiết bị quan trọng trong hệ thống điện của các công trình, nhà máy, xí nghiệp hay các khu công nghiệp. Chức năng chính của tủ điện là điều khiển, bảo vệ, phân phối và cung cấp năng lượng điện cho các thiết bị và máy móc trong hệ thống điện. Tùy vào mục đích sử dụng và yêu cầu kỹ thuật, có nhiều loại tủ điện khác nhau như tủ phân phối, tủ chuyển mạch, tủ điều khiển trung tâm, tủ điều khiển PLC, tủ RMU… Tùy thuộc vào kích thước và cấu trúc, tủ điện có thể được lắp đặt trong nhà hoặc ngoài trời.

Hiện nay Máy phát điện Võ Gia chuyên cung cấp dịch vụ bảo trì máy phát điện – sửa chữa máy phát điện – cho thuê máy phát điện giá rẻ nhất, dịch vụ nhanh chóng, chuyên nghiệp

Tủ điện là gì?

Tủ điện là một thiết bị điện tử được sử dụng để bảo vệ và điều khiển các hệ thống điện trong nhà máy, tòa nhà, các khu công nghiệp và dân dụng khác. Tủ điện bao gồm các thiết bị điện như các công tắc, bộ chuyển đổi, bộ điều khiển, bộ bảo vệ và các phụ kiện điện khác. Chúng được thiết kế để cung cấp điện an toàn và hiệu quả cho các thiết bị, máy móc và hệ thống khác nhau trong một hệ thống điện.

Các tủ điện được phân loại theo kích thước, mức độ bảo vệ, loại thiết bị điện và mục đích sử dụng. Chúng có thể được lắp đặt trong tủ điện riêng biệt hoặc được tích hợp vào các hệ thống điện tổng thể. Một số ứng dụng phổ biến của tủ điện bao gồm hệ thống chiếu sáng, hệ thống điều hòa không khí, hệ thống bơm, hệ thống điện năng lượng mặt trời và các hệ thống điện công nghiệp khác.

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là một thiết bị điện tử được sử dụng trong các hệ thống điện công nghiệp để bảo vệ, kiểm soát và điều khiển các thiết bị điện và máy móc. Chúng được sử dụng trong các ứng dụng công nghiệp như trong các nhà máy, xưởng sản xuất, hầm mỏ, nhà máy nhiệt điện, nhà máy thủy điện, hệ thống đóng tàu và các ứng dụng khác.

Các tủ điện công nghiệp thường có kích thước lớn và bao gồm các bộ phận như bộ chuyển đổi, bộ điều khiển, bộ bảo vệ, bộ phân phối và các thiết bị điện khác. Chúng được thiết kế để đáp ứng các yêu cầu đặc biệt của các hệ thống điện công nghiệp, bao gồm các tính năng như khả năng chịu tải cao, độ chính xác trong việc điều khiển, khả năng hoạt động liên tục và đáng tin cậy, bảo vệ an toàn, chống nhiễu và khả năng chịu môi trường khắc nghiệt.

Các tủ điện công nghiệp có thể được tùy chỉnh để phù hợp với các yêu cầu cụ thể của từng ứng dụng và có thể được tích hợp với các hệ thống điện khác để tạo thành một hệ thống điện tổng thể hoàn chỉnh.

Những thiết bị, linh kiện thường có bên trong tủ điện

Tủ điện thường bao gồm một số thiết bị và linh kiện chính để bảo vệ và điều khiển các hệ thống điện. Dưới đây là một số thiết bị và linh kiện thường được sử dụng trong tủ điện:

– Công tắc ngắt: được sử dụng để ngắt hoặc mở mạch điện khi cần thiết.

– CB (Circuit Breaker): là một bộ chuyển đổi tự động được thiết kế để ngắt mạch điện khi có sự cố xảy ra, như quá tải hoặc rò rỉ điện.

– MCCB (Molded Case Circuit Breaker): là một loại CB có thiết kế vỏ nhựa cứng, được sử dụng để ngắt mạch điện khi có sự cố.

– MCB (Miniature Circuit Breaker): là một loại CB nhỏ gọn hơn, thường được sử dụng trong các ứng dụng điện gia đình.

– Rơ le: là một thiết bị điện tử được sử dụng để kiểm soát hoạt động của các thiết bị khác trong mạch điện.

– Thiết bị đo: gồm các thiết bị đo điện như ampe kế, đồng hồ đo điện áp, đồng hồ đo công suất, v.v.

– Bộ điều khiển: được sử dụng để điều khiển các hoạt động trong mạch điện.

– Khối nối đất: là một thiết bị được sử dụng để bảo vệ chống lại các sự cố liên quan đến điện.

– Tụ điện: được sử dụng để giảm thiểu các dao động và nhiễu trong mạch điện.

– Đèn báo: được sử dụng để chỉ ra trạng thái của mạch điện, ví dụ như mạch đang hoạt động hay dừng hoạt động.

– Thanh chống sét: được sử dụng để bảo vệ mạch điện khỏi các sự cố liên quan đến sét.

Các thiết bị và linh kiện trên không phải là toàn bộ những gì có trong tủ điện, mà có thể được thêm hoặc bớt tùy thuộc vào yêu cầu cụ thể của từng ứng dụng.

Phân loại tủ điện hiện nay

Hiện nay có khá nhiều tiêu chí để phân loại tủ điện. Ta có thể kể đến một số cách phân loại thường thấy như sau:

• Phân loại tủ điện theo điện thế: tủ điện cao thế, tủ điện trung thế và tủ điện hạ thế
• Phân loại tủ điện theo chức năng: tủ điện phân phối, tủ điện điều khiển, tủ điện động lực,…
• Phân loại tủ điện theo lĩnh vực ứng dụng: tủ điện công nghiệp và tủ điện dân dụng

Các loại tủ điện được sử dụng phổ biến hiện nay

– Tủ điện phân phối chính (MSB – Main Switchboard): Là tủ điện điều khiển và phân phối năng lượng điện từ nguồn cấp đến các tủ phân phối điện khác trong hệ thống điện của tòa nhà, nhà máy hoặc khu công nghiệp.

– Tủ điện chuyển mạch (ATS – Automatic Transfer Switch): Là tủ điện tự động chuyển đổi nguồn điện từ nguồn điện chính sang nguồn dự phòng trong trường hợp nguồn điện chính gặp sự cố hoặc cúp điện. Tủ điện ATS thường được sử dụng trong các hệ thống dự phòng như máy phát điện dự phòng, hệ thống UPS, v.v.

– Tủ điện MDB (Motor Distribution Board): Là tủ điện phân phối năng lượng điện cho các động cơ và hệ thống điện của các máy móc trong nhà máy, xí nghiệp.

– Tủ điện phân phối (DB – Distribution Board): Là tủ điện phân phối năng lượng điện từ nguồn cấp đến các tải điện khác trong hệ thống điện của tòa nhà hoặc khu công nghiệp. Tủ điện DB thường được sử dụng để điều khiển các thiết bị điện như đèn, quạt, máy lạnh, máy bơm, v.v.

– Tủ điện điều khiển trung tâm (MCC – Motor Control Center): Là tủ điện điều khiển và quản lý động cơ trong hệ thống sản xuất và chế tạo. Tủ MCC được sử dụng để điều khiển các động cơ lớn như trong sản xuất thép, sản xuất xi măng, v.v.

– Tủ điều khiển PLC (Programmable Logic Controller): Là tủ điện được lập trình để điều khiển các thiết bị điện tử, đặc biệt là trong các quy trình sản xuất tự động. Tủ PLC được sử dụng trong các nhà máy sản xuất, đóng gói và chế biến thực phẩm, sản xuất ô tô, v.v.

– Tủ RMU (Ring Main Unit): Là tủ điện được sử dụng trong hệ thống điện trung thế để phân phối và bảo vệ nguồn điện. Tủ RMU thường được sử dụng trong các công trình xây dựng lớn như tòa nhà cao tầng, khu dân cư, v.v.

Chức năng của tủ điện

Tủ điện là một thiết bị quan trọng trong hệ thống điện của các công trình, nhà máy, xí nghiệp hay các khu công nghiệp. Chức năng của tủ điện là điều khiển, bảo vệ, phân phối và cung cấp năng lượng điện cho các thiết bị và máy móc trong hệ thống điện.

Cụ thể, các chức năng của tủ điện bao gồm:

• Phân phối điện: Tủ điện được sử dụng để phân phối năng lượng điện từ nguồn cung cấp đến các thiết bị và máy móc trong hệ thống.
• Bảo vệ thiết bị: Tủ điện được trang bị các thiết bị bảo vệ điện như CB (cầu dao tự động), MCCB (cầu dao tự động với công tắc đóng ngắt), MCB (cầu dao mini), ELCB (cầu dao lỗi đất), để bảo vệ các thiết bị khỏi các nguy cơ như quá tải, ngắn mạch, lỗi đất và chập điện.
• Điều khiển thiết bị: Tủ điện cung cấp tín hiệu điều khiển cho các thiết bị trong hệ thống điện, giúp điều khiển các thiết bị hoạt động và ngừng lại.
• Giám sát và kiểm soát: Tủ điện được trang bị các thiết bị giám sát như ampe kế, vol kế, watt kế, power factor meter, để theo dõi và kiểm soát năng lượng điện trong hệ thống.
• Điều chỉnh áp suất: Tủ điện cũng được sử dụng để điều chỉnh áp suất và dòng điện trong hệ thống, giúp ổn định hoạt động của các thiết bị và máy móc.
• Giảm thiểu sự cố: Tủ điện được thiết kế để giảm thiểu nguy cơ sự cố trong hệ thống điện, đảm bảo an toàn cho người sử dụng và bảo vệ các thiết bị và máy móc khỏi các thiệt hại không đáng có.
