Thiết Bị Chuyển Nguồn Tự Động Máy Phát Điện – ATS Chính Hãng

Thiết bị chuyển nguồn tự động máy phát điện hay còn gọi là ATS (Automatic Transfer Switch) là thiết bị quan trọng trong hệ thống điện dự phòng. Bộ ATS có nhiệm vụ tự động giám sát nguồn điện lưới, phát hiện tình trạng mất điện hoặc điện áp không ổn định và chuyển tải sang nguồn máy phát điện. Khi điện lưới được khôi phục, thiết bị sẽ tự động chuyển tải về nguồn điện chính và hỗ trợ máy phát điện dừng theo chế độ cài đặt.

Việc sử dụng bộ chuyển nguồn tự động cho máy phát điện giúp hệ thống vận hành liên tục, hạn chế gián đoạn điện và tăng mức độ an toàn cho các thiết bị điện, nhà xưởng, văn phòng, bệnh viện, tòa nhà và các công trình cần nguồn điện dự phòng.

Thiết Bị Chuyển Nguồn Tự Động Máy Phát Điện Là Gì?

Thiết bị chuyển nguồn tự động máy phát điện là hệ thống đóng cắt và điều khiển có khả năng tự động chuyển tải giữa hai nguồn điện, thông thường là điện lưới và máy phát điện. Thiết bị thực hiện quá trình chuyển nguồn dựa trên tình trạng điện áp, tần số và các điều kiện vận hành được cài đặt trước.

Trong hệ thống máy phát điện dự phòng, ATS thường được lắp đặt giữa nguồn điện lưới, máy phát và tải. Khi phát hiện điện lưới bị mất hoặc điện áp vượt ngoài giới hạn cho phép, bộ ATS sẽ gửi tín hiệu khởi động máy phát điện, chờ máy đạt điều kiện ổn định rồi chuyển tải sang nguồn máy phát.

ATS là gì?

ATS là viết tắt của Automatic Transfer Switch, nghĩa là thiết bị chuyển nguồn tự động. Đây là thiết bị chuyên dùng để tự động chuyển đổi nguồn cấp điện mà không cần người vận hành thực hiện thao tác bằng tay.

Trong hệ thống máy phát điện, ATS máy phát điện thường đảm nhiệm các chức năng như giám sát điện lưới, phát tín hiệu khởi động máy phát, chuyển tải sang nguồn dự phòng, chuyển tải trở lại điện lưới và gửi tín hiệu dừng máy phát khi nguồn chính được khôi phục.

Vai trò của ATS trong hệ thống máy phát điện

Bộ chuyển nguồn tự động ATS giúp hệ thống điện dự phòng hoạt động nhanh chóng và chính xác khi nguồn điện chính gặp sự cố. Một số vai trò quan trọng của thiết bị gồm:

• Tự động phát hiện mất điện hoặc điện áp điện lưới không ổn định.
• Gửi tín hiệu khởi động máy phát điện khi cần thiết.
• Tự động chuyển tải từ điện lưới sang nguồn máy phát điện.
• Chuyển tải trở lại điện lưới khi nguồn điện chính được khôi phục.
• Giảm thời gian gián đoạn điện cho các phụ tải quan trọng.
• Hạn chế thao tác thủ công và nâng cao độ an toàn khi vận hành.

Khi nào cần sử dụng bộ chuyển nguồn tự động?

Bộ chuyển nguồn tự động cho máy phát điện phù hợp với các hệ thống yêu cầu nguồn điện liên tục và cần hạn chế thời gian mất điện. Thiết bị thường được sử dụng cho nhà máy, nhà xưởng, văn phòng, khách sạn, bệnh viện, trung tâm dữ liệu, tòa nhà, ngân hàng, trường học và các công trình có phụ tải quan trọng.

Đặc biệt, ATS là giải pháp cần thiết đối với hệ thống máy phát điện dự phòng có yêu cầu tự động khởi động, tự động chuyển nguồn và tự động trả tải mà không cần người vận hành trực tiếp.

Cấu Tạo Của Thiết Bị Chuyển Nguồn Tự Động ATS

Một thiết bị ATS máy phát điện hoàn chỉnh thường bao gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng giám sát, đóng cắt, chuyển nguồn và bảo vệ hệ thống điện. Tùy theo công suất và yêu cầu của công trình, cấu hình ATS có thể sử dụng contactor, MCCB, ACB hoặc các thiết bị đóng cắt chuyên dụng.

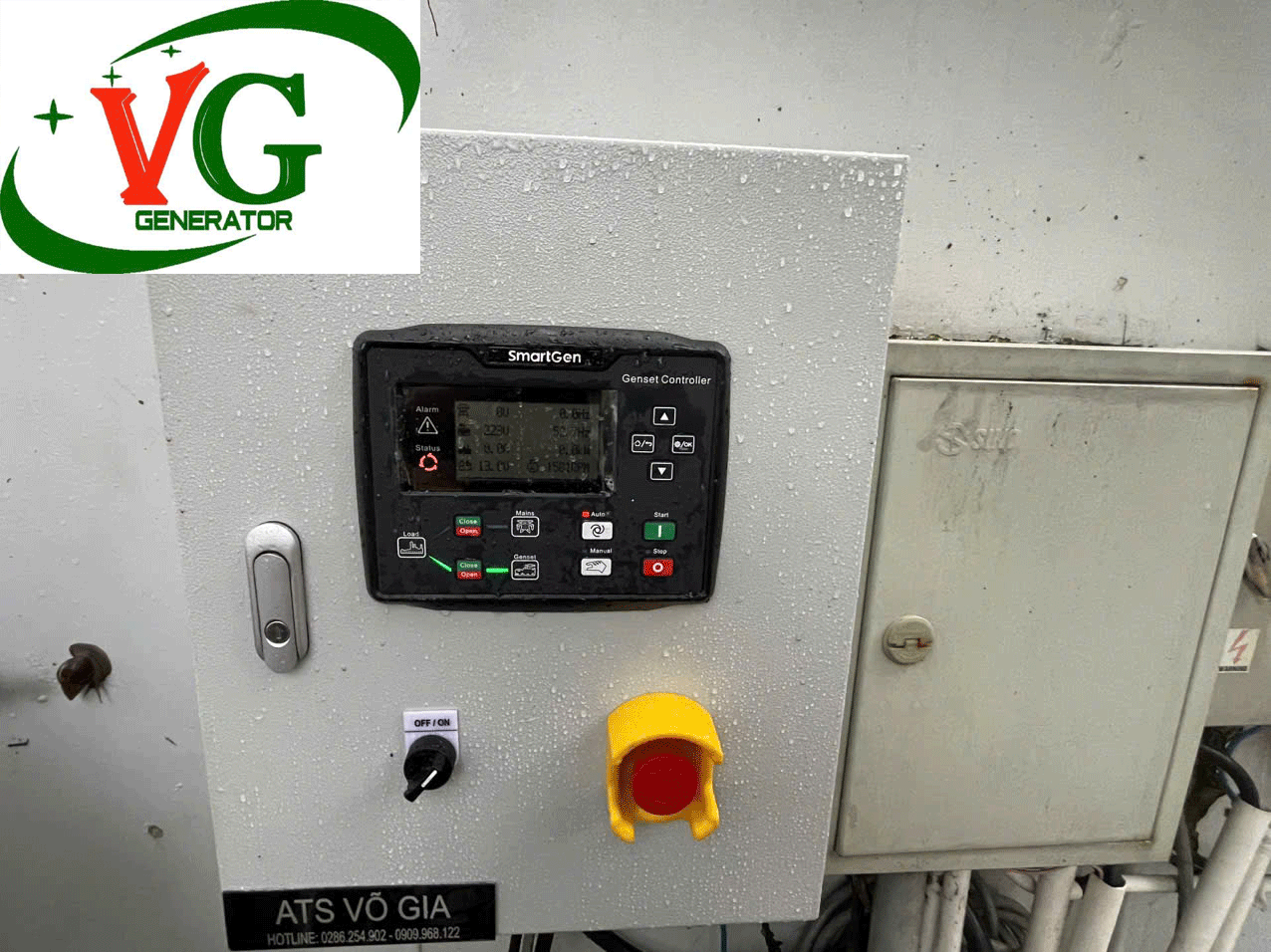

Bộ điều khiển ATS

Bộ điều khiển ATS là bộ phận trung tâm có chức năng giám sát trạng thái điện lưới và nguồn máy phát. Bộ điều khiển liên tục kiểm tra các thông số như điện áp, tần số, trạng thái pha và đưa ra lệnh chuyển nguồn theo điều kiện đã cài đặt.

Khi điện lưới bị mất, bộ điều khiển có thể gửi tín hiệu đến bộ điều khiển máy phát điện để khởi động tổ máy. Sau khi nguồn máy phát đạt trạng thái ổn định, ATS thực hiện chuyển tải sang nguồn dự phòng. Khi điện lưới trở lại bình thường, bộ điều khiển tiếp tục điều khiển quá trình chuyển tải về nguồn chính.

Thiết bị đóng cắt

Thiết bị đóng cắt ATS chịu trách nhiệm đóng hoặc ngắt nguồn điện lưới và nguồn máy phát theo tín hiệu điều khiển. Các thiết bị này phải được lựa chọn phù hợp với điện áp, dòng tải, số pha và công suất của hệ thống.

Khả năng đóng cắt chính xác giúp hạn chế nguy cơ hai nguồn điện cùng cấp vào tải, đồng thời bảo đảm quá trình chuyển đổi nguồn diễn ra an toàn và ổn định.

Contactor hoặc MCCB/ACB

Tùy vào công suất hệ thống, ATS có thể sử dụng contactor hoặc thiết bị đóng cắt như MCCB và ACB. Với các hệ thống công suất nhỏ và trung bình, contactor thường được sử dụng nhờ thiết kế đơn giản và dễ điều khiển. Đối với hệ thống có dòng tải lớn, MCCB hoặc ACB có thể được lựa chọn để đáp ứng yêu cầu đóng cắt và bảo vệ.

Việc lựa chọn contactor, MCCB hay ACB cần dựa trên công suất máy phát điện, dòng tải thực tế, đặc tính phụ tải và yêu cầu kỹ thuật của từng công trình.

Cơ cấu chuyển mạch

Cơ cấu chuyển mạch ATS là bộ phận thực hiện quá trình chuyển đổi giữa nguồn điện lưới và nguồn máy phát. Cơ cấu này có thể được thiết kế theo dạng chuyển mạch cơ khí hoặc tích hợp trong thiết bị đóng cắt chuyên dụng.

Yêu cầu quan trọng của cơ cấu chuyển mạch là phải bảo đảm nguyên tắc liên động, tránh tình trạng hai nguồn điện được kết nối đồng thời khi hệ thống không được thiết kế cho chế độ hòa nguồn. Nhờ đó, quá trình chuyển nguồn diễn ra an toàn và hạn chế rủi ro cho thiết bị điện.

Hệ thống giám sát và bảo vệ

Hệ thống giám sát và bảo vệ của ATS giúp theo dõi tình trạng nguồn điện và phát hiện các bất thường trong quá trình vận hành. Tùy từng model, thiết bị có thể giám sát điện áp, tần số, mất pha, ngược pha, thấp áp, quá áp và các trạng thái lỗi liên quan.

Ngoài chức năng chuyển nguồn, một số bộ ATS chính hãng còn hỗ trợ hiển thị trạng thái nguồn, cảnh báo sự cố, cài đặt thời gian trễ chuyển nguồn và phối hợp với bộ điều khiển máy phát điện để tạo thành hệ thống cấp điện dự phòng tự động hoàn chỉnh.

Chức Năng Của Thiết Bị Chuyển Nguồn Tự Động ATS

Thiết bị chuyển nguồn tự động máy phát điện hay ATS (Automatic Transfer Switch) có nhiệm vụ tự động giám sát nguồn điện lưới và máy phát, đảm bảo tải luôn được cung cấp điện ổn định. Khi điện lưới bị mất hoặc có sự cố, hệ thống ATS sẽ gửi tín hiệu đến máy phát điện để khởi động và chuyển tải sang nguồn dự phòng.

Nhờ khả năng vận hành tự động, thiết bị ATS cho máy phát điện giúp giảm thời gian gián đoạn điện, hạn chế thao tác thủ công và nâng cao độ an toàn cho toàn bộ hệ thống điện.

• Tự động phát hiện mất điện: ATS liên tục kiểm tra điện áp, tần số và tình trạng nguồn điện lưới để nhận biết khi xảy ra mất điện hoặc nguồn điện không ổn định.
• Gửi tín hiệu khởi động máy phát điện: Khi nguồn điện lưới mất, bộ chuyển nguồn tự động gửi lệnh đến bộ điều khiển máy phát để khởi động tổ máy.
• Chuyển tải từ điện lưới sang máy phát: Sau khi máy phát đạt các điều kiện điện áp và tần số phù hợp, ATS sẽ chuyển tải sang nguồn máy phát.
• Chuyển tải về điện lưới khi điện ổn định: Khi điện lưới được khôi phục, ATS sẽ tự động chuyển tải trở lại nguồn điện chính và gửi tín hiệu dừng máy phát sau thời gian cài đặt.
• Bảo vệ hệ thống điện: Thiết bị ATS được cấu hình phù hợp giúp hạn chế nguy cơ đóng đồng thời hai nguồn, bảo vệ tải và thiết bị điện trong hệ thống.
• Giám sát trạng thái nguồn: Người vận hành có thể theo dõi tình trạng nguồn lưới, nguồn máy phát và trạng thái đóng/cắt của ATS.
• Có chế độ Auto/Manual: ATS thường hỗ trợ chế độ tự động và điều khiển bằng tay để thuận tiện cho vận hành, bảo trì hoặc kiểm tra hệ thống.

Thông Số Cần Quan Tâm Khi Chọn Thiết Bị ATS Cho Máy Phát Điện

Để lựa chọn thiết bị chuyển nguồn tự động máy phát điện phù hợp, cần xem xét đồng thời thông số của tải, hệ thống điện và máy phát điện. Việc lựa chọn đúng thông số giúp ATS hoạt động ổn định, an toàn và hạn chế quá tải.

Điện áp định mức

Điện áp định mức của ATS phải phù hợp với điện áp của hệ thống điện sử dụng. Các hệ thống phổ biến tại Việt Nam thường sử dụng điện áp 220V đối với hệ thống 1 pha và 380V/400V đối với hệ thống 3 pha. Khi lựa chọn thiết bị ATS, cần kiểm tra chính xác điện áp nguồn lưới và nguồn máy phát.

Dòng điện định mức

Dòng điện định mức là thông số quan trọng quyết định khả năng mang tải của ATS. Dòng định mức của thiết bị phải phù hợp hoặc cao hơn dòng tải thực tế, đồng thời cần tính đến dòng khởi động của các thiết bị như động cơ, máy bơm, máy nén và hệ thống HVAC.

Số pha

Cần xác định hệ thống sử dụng ATS 1 pha hay ATS 3 pha. ATS 1 pha phù hợp với các tải dân dụng, cửa hàng, văn phòng nhỏ hoặc thiết bị sử dụng điện 1 pha. ATS 3 pha thường được sử dụng cho nhà xưởng, tòa nhà, bệnh viện, trung tâm dữ liệu và các hệ thống máy phát điện công nghiệp.

Tần số

Thông thường hệ thống điện và máy phát điện tại Việt Nam sử dụng tần số 50Hz. ATS cần được lựa chọn phù hợp với tần số của nguồn điện để quá trình giám sát và chuyển nguồn diễn ra chính xác.

Công suất máy phát điện

Cần xác định công suất máy phát điện để lựa chọn cấu hình ATS phù hợp với tải. Ví dụ, máy phát điện 100kVA, 250kVA, 500kVA hoặc 1000kVA có thể yêu cầu thiết bị đóng cắt với dòng định mức khác nhau. Không nên chỉ dựa vào công suất máy phát mà cần tính toán cả dòng điện tải thực tế.

Loại thiết bị đóng cắt

Tùy theo công suất và yêu cầu kỹ thuật, tủ ATS có thể sử dụng contactor, MCCB hoặc ACB. Contactor thường phù hợp với hệ thống công suất nhỏ và vừa, trong khi MCCB và ACB thường được lựa chọn cho hệ thống công nghiệp có dòng tải lớn và yêu cầu bảo vệ cao hơn.

Thời gian chuyển nguồn

Thời gian chuyển nguồn cần được lựa chọn phù hợp với đặc tính của tải. Với các hệ thống quan trọng như bệnh viện, trung tâm dữ liệu, nhà máy hoặc hệ thống an ninh, thời gian chuyển nguồn cần được tối ưu để hạn chế tối đa thời gian mất điện.

Khả năng tương thích với bộ điều khiển máy phát

Thiết bị ATS cho máy phát điện cần tương thích với bộ điều khiển tổ máy như Deep Sea, ComAp, SmartGen, Datakom hoặc các bộ điều khiển tương đương. Việc tương thích giúp ATS thực hiện chính xác các chức năng khởi động, dừng máy, chuyển nguồn và giám sát trạng thái máy phát.

Cách Lựa Chọn Thiết Bị Chuyển Nguồn Tự Động Máy Phát Điện

Để lựa chọn bộ chuyển nguồn tự động phù hợp, cần khảo sát hệ thống điện thực tế và xác định rõ nhu cầu sử dụng. Các bước cơ bản gồm:

• Xác định công suất tải: Tính tổng công suất của các thiết bị cần cấp điện dự phòng và xác định những tải ưu tiên khi mất điện.
• Xác định dòng điện: Tính dòng tải thực tế để lựa chọn ATS có dòng định mức phù hợp, tránh tình trạng quá tải khi vận hành.
• Chọn ATS 1 pha hoặc 3 pha: Dựa trên cấu hình hệ thống điện và loại tải cần sử dụng.
• Chọn contactor, MCCB hoặc ACB: Căn cứ vào công suất, dòng điện và yêu cầu bảo vệ để lựa chọn thiết bị đóng cắt phù hợp.
• Chọn ATS phù hợp với máy phát điện: Kiểm tra công suất, điện áp, tần số và khả năng giao tiếp với bộ điều khiển máy phát.
• Xác định nhu cầu điều khiển và giám sát: Xem xét nhu cầu Auto/Manual, hiển thị trạng thái nguồn, cảnh báo và khả năng kết nối với hệ thống giám sát từ xa.

Báo Giá Thiết Bị Chuyển Nguồn Tự Động Máy Phát Điện

Giá thiết bị chuyển nguồn tự động máy phát điện phụ thuộc vào dòng định mức, số pha, thiết bị đóng cắt, thương hiệu, bộ điều khiển và cấu hình tủ. Vì vậy, mức giá cần được xác định dựa trên nhu cầu thực tế của từng công trình.

Giá ATS 1 pha

ATS 1 pha thường có cấu hình đơn giản hơn, phù hợp với hệ thống tải nhỏ, văn phòng, cửa hàng, nhà ở hoặc các thiết bị điện 1 pha. Giá tham khảo phụ thuộc vào dòng điện định mức và thương hiệu thiết bị sử dụng.

Giá ATS 3 pha

ATS 3 pha được sử dụng phổ biến cho máy phát điện công nghiệp và các hệ thống tải lớn. Giá tham khảo sẽ thay đổi theo dòng định mức, loại MCCB/contactor/ACB, bộ điều khiển và yêu cầu kỹ thuật của công trình.

Giá tủ ATS cho máy phát điện công nghiệp

Tủ ATS máy phát điện công nghiệp thường được thiết kế theo công suất và đặc điểm tải của từng dự án. Tủ có thể tích hợp thiết bị đóng cắt, bộ điều khiển, đèn báo, đồng hồ đo, bảo vệ và các tính năng giám sát cần thiết.

Những yếu tố ảnh hưởng đến giá thiết bị ATS

• Công suất/dòng định mức: Dòng càng lớn, yêu cầu thiết bị đóng cắt và cấu hình tủ càng cao.
• Thương hiệu thiết bị: Giá có thể khác nhau tùy theo thương hiệu thiết bị đóng cắt và bộ điều khiển.
• Contactor, MCCB hay ACB: Mỗi loại thiết bị có khả năng đóng cắt, bảo vệ và mức giá khác nhau.
• Bộ điều khiển: Bộ điều khiển càng nhiều chức năng giám sát và điều khiển, chi phí cấu hình càng cao.
• Kích thước và cấu hình tủ: Vật liệu tủ, kích thước, thanh cái, thiết bị đo và sơ đồ điều khiển đều ảnh hưởng đến giá thành.
• Chi phí lắp đặt và vận chuyển: Tùy địa điểm thi công, điều kiện công trình và yêu cầu đấu nối thực tế.

Để nhận giá tham khảo thiết bị ATS chính xác, nên cung cấp công suất máy phát, điện áp hệ thống, số pha, dòng tải và yêu cầu điều khiển để được tư vấn cấu hình phù hợp.

Lắp Đặt Thiết Bị Chuyển Nguồn Tự Động Cho Máy Phát Điện

Việc lắp đặt thiết bị chuyển nguồn tự động cho máy phát điện cần được thực hiện đúng sơ đồ điện và tiêu chuẩn kỹ thuật để đảm bảo an toàn, tránh đấu nhầm nguồn hoặc gây sự cố trong quá trình chuyển đổi.

Khảo sát hệ thống điện

Kỹ thuật viên tiến hành khảo sát nguồn điện lưới, máy phát điện, công suất tải, dòng điện, vị trí lắp đặt tủ và điều kiện thi công. Đây là cơ sở để xác định cấu hình ATS phù hợp.

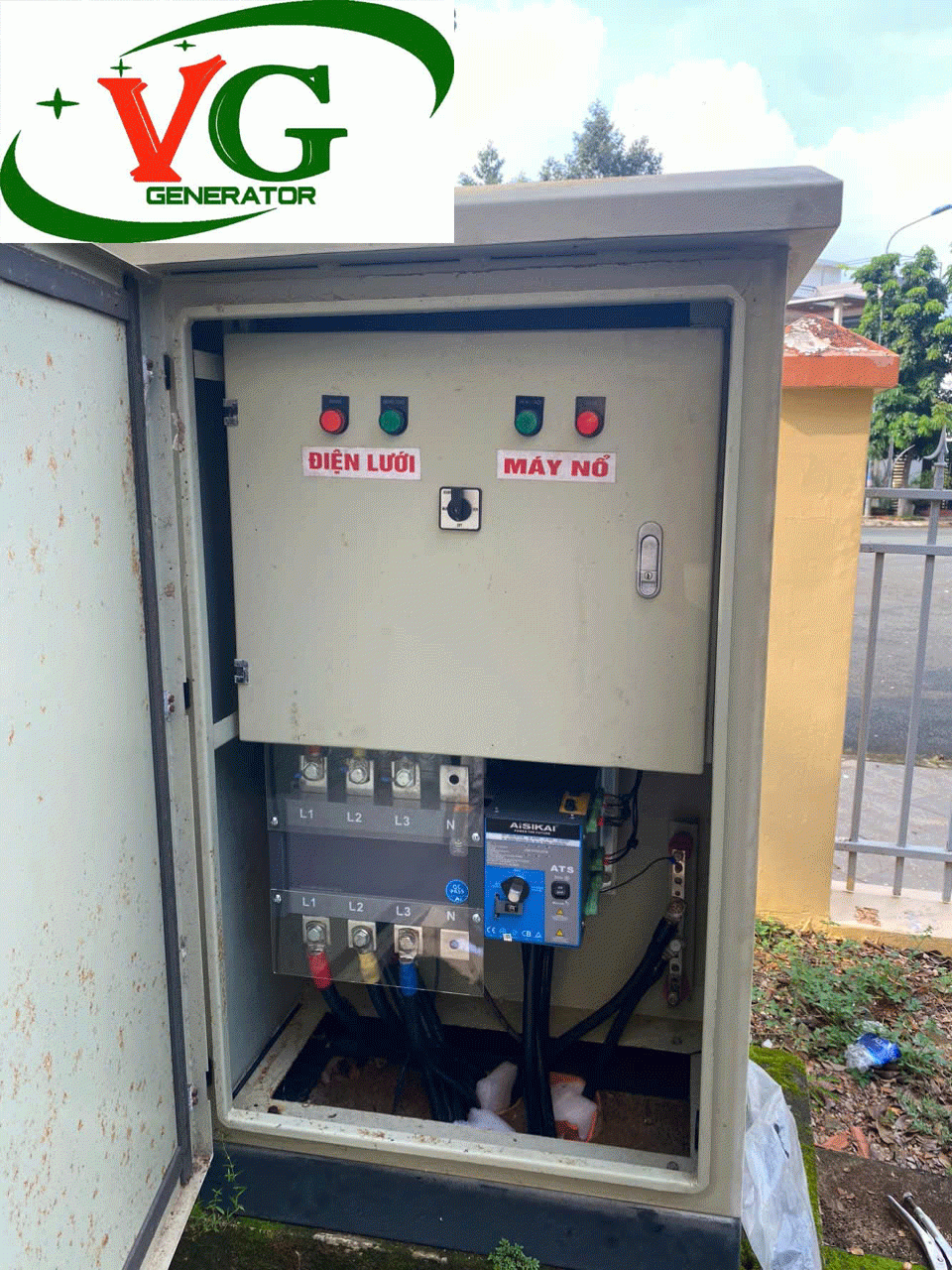

Lắp đặt tủ ATS

Tủ ATS được bố trí tại vị trí thuận tiện cho vận hành, kiểm tra và bảo trì. Tủ cần có không gian phù hợp, thông gió tốt và đảm bảo khoảng cách an toàn với các thiết bị điện khác.

Đấu nối điện lưới và máy phát

Kỹ thuật viên thực hiện đấu nối nguồn điện lưới, nguồn máy phát và đầu ra tải theo đúng sơ đồ. Hệ thống phải được thiết kế để ngăn ngừa tình trạng hai nguồn đóng đồng thời.

Cài đặt bộ điều khiển

Bộ điều khiển ATS và máy phát được cài đặt các thông số như thời gian trễ khởi động, thời gian chuyển nguồn, thời gian chuyển về điện lưới và thời gian làm mát trước khi dừng máy phát.

Kiểm tra và chạy thử hệ thống

Sau khi hoàn tất đấu nối, hệ thống được kiểm tra và chạy thử các tình huống mất điện lưới, máy phát khởi động, chuyển tải, điện lưới phục hồi và chuyển tải trở lại. Việc chạy thử giúp đảm bảo tủ ATS máy phát điện vận hành chính xác trước khi bàn giao.

Vì Sao Nên Mua Thiết Bị Chuyển Nguồn Tự Động Tại Võ Gia?

Võ Gia cung cấp và tư vấn thiết bị chuyển nguồn tự động máy phát điện theo công suất và nhu cầu sử dụng thực tế. Giải pháp có thể được cấu hình cho hệ thống máy phát điện dân dụng, thương mại và công nghiệp.

• Tư vấn ATS theo công suất máy phát: Xác định dòng tải và cấu hình thiết bị phù hợp với từng tổ máy.
• Thiết bị chính hãng: Cung cấp thiết bị có nguồn gốc rõ ràng, phù hợp với yêu cầu kỹ thuật của công trình.
• Cấu hình theo nhu cầu sử dụng: Tùy chọn contactor, MCCB, ACB, bộ điều khiển và các thiết bị phụ trợ.
• Hỗ trợ khảo sát và tư vấn: Tư vấn giải pháp ATS dựa trên hệ thống điện và tải thực tế.
• Lắp đặt, đấu nối và chạy thử: Hỗ trợ hoàn thiện hệ thống, cài đặt thông số và kiểm tra vận hành.
• Hỗ trợ kỹ thuật sau bàn giao: Hướng dẫn vận hành, kiểm tra và hỗ trợ xử lý các vấn đề kỹ thuật trong quá trình sử dụng.

Võ Gia nhận tư vấn, cung cấp và lắp đặt thiết bị ATS, tủ ATS máy phát điện và bộ chuyển nguồn tự động theo yêu cầu. Liên hệ để được khảo sát và báo giá tham khảo phù hợp với công suất máy phát và hệ thống điện thực tế.
