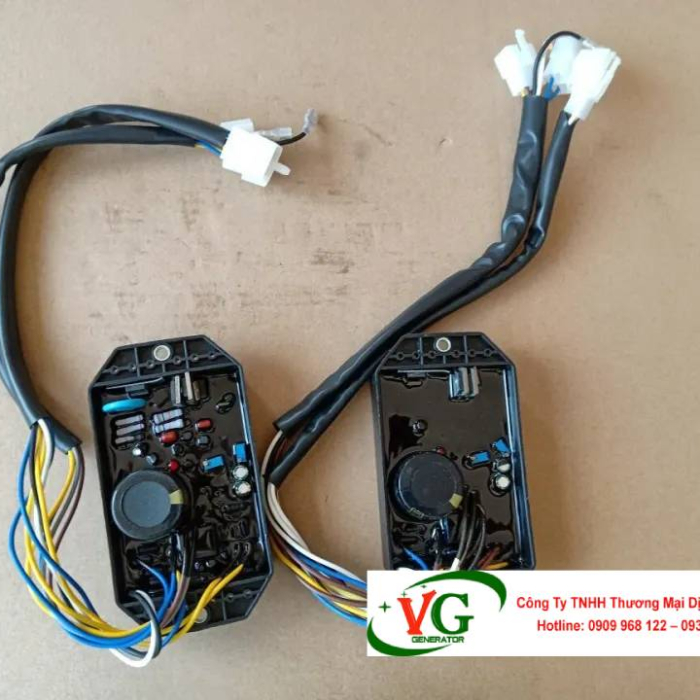

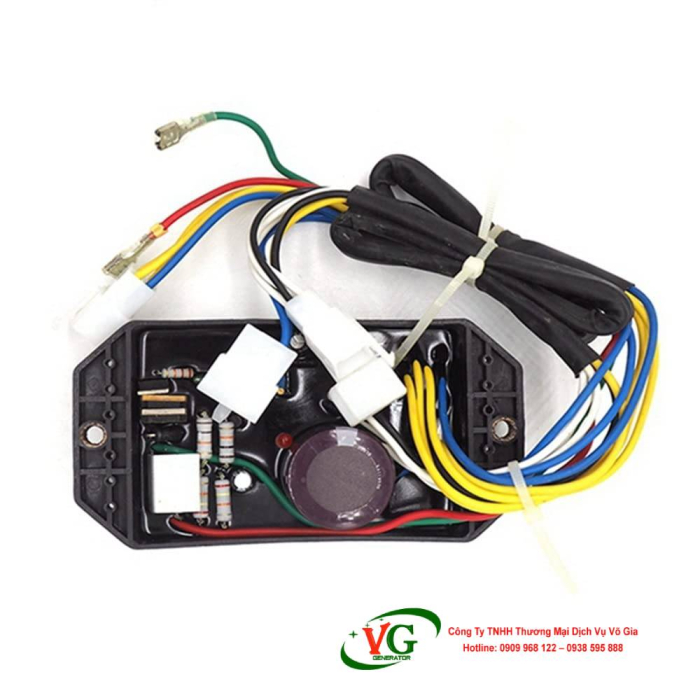

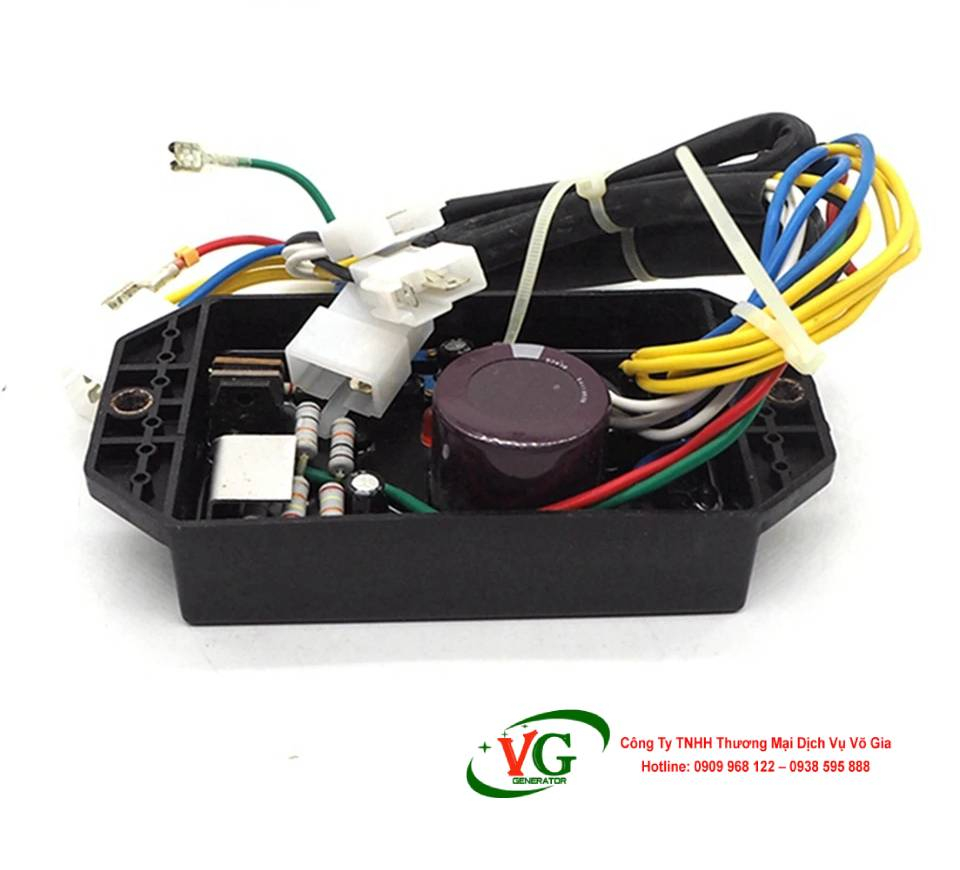

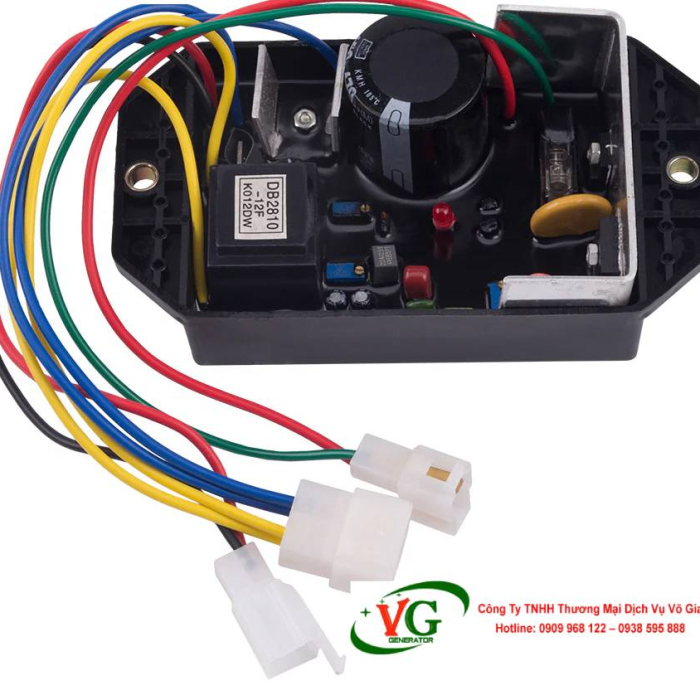

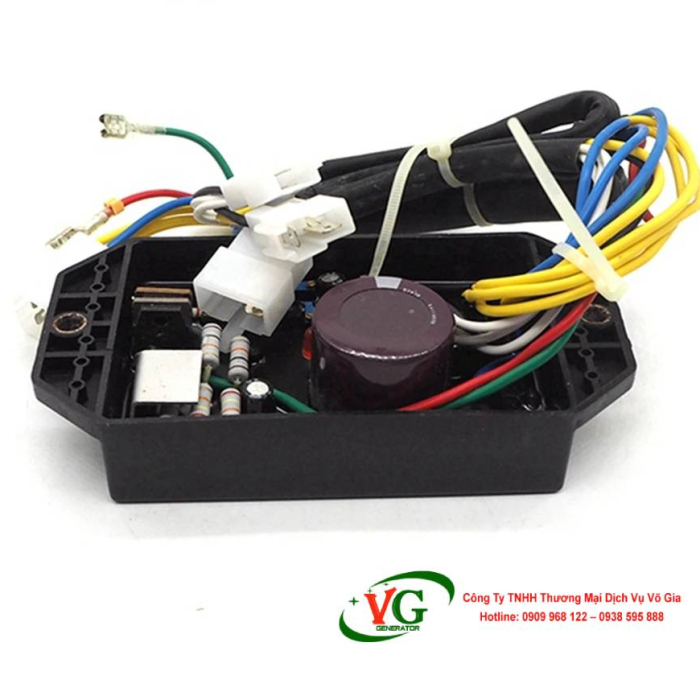

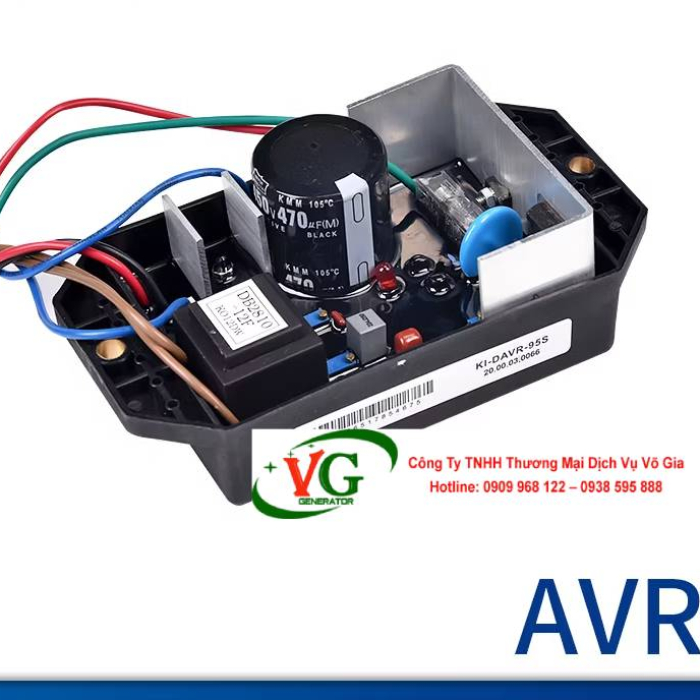

Mạch điều chỉnh điện áp KIPOR KI-DAVR 95S3

Bộ lọc nhiễu điện từ sử dụng linh kiện bán dẫn như Zener diode và tụ chống nhiễu, giúp:

• Loại bỏ nhiễu từ stator hoặc thiết bị ngoại vi.
• Đảm bảo tín hiệu cảm biến sạch, tăng độ chính xác.

Mẹo: Kiểm tra định kỳ các linh kiện bán dẫn (như tụ điện hoặc thyristor) để đảm bảo hiệu suất ổn định của KI-DAVR 95S3.

4. Các Bước Lắp Đặt Mạch Điều Chỉnh Điện Áp KIPOR KI-DAVR 95S3 Cho Máy Phát Điện Cụ Thể Ra Sao?

Lắp đặt KI-DAVR 95S3 đòi hỏi sự chính xác và tuân thủ hướng dẫn kỹ thuật để đảm bảo an toàn và hiệu suất. Dưới đây là quy trình chi tiết:

4.1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm tra tương thích: Xác minh máy phát (Kipor/Kama, 8.5-10kVA, 3 pha) phù hợp với KI-DAVR 95S3.
• Ngắt nguồn: Tắt máy phát và ngắt toàn bộ nguồn điện.
• Dụng cụ: Tua vít cách điện, đồng hồ vạn năng, dây dẫn chịu nhiệt (2.5mm²), và giá đỡ chống rung.
• Kiểm tra AVR: Đảm bảo KI-DAVR 95S3 không có dấu hiệu hư hỏng vật lý.

4.2. Quy Trình Lắp Đặt

1. Lắp đặt vật lý: Gắn KI-DAVR 95S3 vào tủ điện hoặc giá đỡ chống rung, cách máy phát 0.5-1m để giảm nhiệt và nhiễu.
2. Kết nối nguồn đầu vào: Nối các đầu P1, P2, P3 với cuộn dây stator (100-264 VAC, 3 pha).
3. Kết nối đầu ra kích từ: Nối F+, F- với cuộn dây rotor, đảm bảo điện trở tối thiểu 15 ohm.
4. Lắp chiết áp (tùy chọn): Kết nối chiết áp 1k ohm để điều chỉnh điện áp ±5% từ xa.
5. Kiểm tra kết nối: Đo điện trở và kiểm tra cực tính bằng đồng hồ vạn năng.
6. Khởi động thử: Bật máy phát, đo điện áp đầu ra (380V), và kiểm tra độ ổn định trong 5-10 phút.
7. Hiệu chỉnh: Điều chỉnh chiết áp để đạt điện áp mong muốn, sau đó cố định cài đặt.

4.3. Lưu Ý Khi Lắp Đặt

• Tham khảo sơ đồ đấu nối từ tài liệu kỹ thuật.
• Đảm bảo tủ điện đạt chuẩn IP54 hoặc cao hơn.
• Lắp cầu chì 6A để bảo vệ AVR.

Cảnh báo: Đấu sai cực tính hoặc sử dụng dây dẫn không phù hợp có thể gây cháy AVR hoặc hỏng máy phát.

5. Cách Vệ Sinh An Toàn Và Hiệu Quả?

Vệ sinh KI-DAVR 95S3 đúng cách giúp duy trì hiệu suất và kéo dài tuổi thọ, đặc biệt trong môi trường bụi bẩn hoặc ẩm ướt. Dưới đây là các bước:

5.1. Chuẩn Bị Vệ Sinh

• Ngắt nguồn: Tắt máy phát và ngắt kết nối AVR khỏi hệ thống.
• Dụng cụ: Khí nén khô, cọ mềm, vải microfiber, và dung dịch vệ sinh điện tử (isopropyl alcohol).
• Trang bị bảo hộ: Sử dụng găng tay cách điện và kính bảo hộ.

5.2. Quy Trình Vệ Sinh

1. Loại bỏ bụi bề mặt: Dùng khí nén khô (áp suất thấp) để thổi bụi trên vỏ AVR và bo mạch.
2. Lau sạch vỏ ngoài: Sử dụng vải microfiber hơi ẩm (với isopropyl alcohol) để lau vỏ nhựa ABS, tránh làm ướt bo mạch.
3. Kiểm tra bo mạch: Quan sát lớp phủ chống ẩm trên bo mạch. Nếu có dấu hiệu ăn mòn, liên hệ nhà cung cấp để thay thế.
4. Vệ sinh đầu nối: Dùng cọ mềm để làm sạch các đầu nối (P1, P2, P3, F+, F-), đảm bảo không có bụi hoặc oxi hóa.
5. Kiểm tra sau vệ sinh: Đo điện trở các đầu nối để đảm bảo không có chập mạch trước khi kết nối lại.

5.3. Lưu Ý Khi Vệ Sinh

• Không sử dụng nước hoặc dung dịch có tính ăn mòn để vệ sinh.
• Vệ sinh định kỳ mỗi 3-6 tháng, tùy thuộc vào môi trường (bụi bẩn, độ ẩm).
• Đảm bảo tủ điện có quạt thông gió để giảm tích tụ bụi.

Mẹo: Lưu trữ AVR trong tủ điện kín (IP65) để giảm tần suất vệ sinh trong môi trường bụi bẩn.

6. Mạch Điều Chỉnh Điện Áp KIPOR KI-DAVR 95S3 Có Chức Năng Tự Bảo Vệ Khi Quá Nhiệt Hay Không?

KI-DAVR 95S3 được trang bị chức năng tự bảo vệ quá nhiệt, giúp tăng độ an toàn và độ bền. Chức năng này hoạt động như sau:

6.1. Cơ Chế Tự Bảo Vệ Quá Nhiệt

• Cảm biến nhiệt độ: AVR tích hợp cảm biến nhiệt độ để giám sát nhiệt độ bo mạch (giới hạn tối đa 70°C).
• Giảm dòng kích từ: Khi nhiệt độ vượt quá 70°C, AVR tự động giảm dòng kích từ để giảm nhiệt sinh ra.
• Ngắt tạm thời: Nếu nhiệt độ tiếp tục tăng (trên 80°C), AVR ngắt dòng kích từ để bảo vệ linh kiện.

6.2. Lợi Ích Của Tính Năng Tự Bảo Vệ

• Ngăn chặn cháy nổ hoặc hỏng linh kiện bán dẫn (thyristor, tụ điện).
• Kéo dài tuổi thọ AVR trong môi trường nhiệt độ cao.
• Giảm nguy cơ mất điện đột ngột do hỏng AVR.

6.3. Cách Tối Ưu Hóa Bảo Vệ Quá Nhiệt

• Lắp AVR trong tủ điện có quạt làm mát hoặc điều hòa.
• Đo nhiệt độ AVR định kỳ bằng nhiệt kế hồng ngoại.
• Tránh chạy máy phát ở chế độ quá tải liên tục.

Cảnh báo: Nếu AVR thường xuyên ngắt do quá nhiệt, kiểm tra hệ thống làm mát và tải của máy phát ngay lập tức.

7. Tuổi Thọ Trung Bình Của Mạch Điều Chỉnh Điện Áp KIPOR KI-DAVR 95S3 Là Bao Nhiêu Năm?

Tuổi thọ trung bình của KI-DAVR 95S3 phụ thuộc vào điều kiện vận hành, bảo trì, và môi trường sử dụng. Thông thường:

7.1. Tuổi Thọ Trung Bình

Trong điều kiện lý tưởng (nhiệt độ 25-40°C, độ ẩm dưới 85%, tải ổn định), KI-DAVR 95S3 có tuổi thọ trung bình từ 5-7 năm hoặc khoảng 20,000-30,000 giờ vận hành.

7.2. Các Yếu Tố Ảnh Hưởng

• Môi trường: Nhiệt độ cao (>70°C) hoặc độ ẩm (>95%) làm giảm tuổi thọ tụ điện và thyristor.
• Tải: Chạy quá tải liên tục làm AVR hoạt động ở công suất tối đa, gây hao mòn nhanh.
• Bảo trì: Vệ sinh và kiểm tra định kỳ giúp kéo dài tuổi thọ.

7.3. Cách Kéo Dài Tuổi Thọ

• Lắp đặt trong tủ điện IP65 để chống ẩm và bụi.
• Kiểm tra và thay thế linh kiện (tụ điện, cầu chì) mỗi 2-3 năm.
• Ghi chép dữ liệu vận hành để phát hiện sớm các bất thường.

Mẹo: Lưu trữ AVR dự phòng để thay thế nhanh chóng khi cần, giảm thời gian ngừng hoạt động.

8. Dấu Hiệu Nào Cho Thấy Đấu Cực Mạch Điều Chỉnh Điện Áp KIPOR KI-DAVR 95S3 Bị Nhầm?

Đấu cực nhầm (F+ và F- bị đảo ngược) là lỗi phổ biến khi lắp đặt KI-DAVR 95S3, có thể gây hỏng AVR hoặc máy phát. Các dấu hiệu bao gồm:

8.1. Dấu Hiệu Nhận Biết

• Không có điện áp đầu ra: Máy phát chạy nhưng điện áp đầu ra bằng 0 hoặc dao động mạnh.
• AVR quá nóng: Nhiệt độ AVR tăng bất thường trong vài phút sau khi khởi động.
• Tiếng kêu bất thường: Máy phát phát ra tiếng ồn hoặc rung động mạnh do dòng kích từ không ổn định.
• Linh kiện hỏng: Cầu chì hoặc thyristor trên AVR cháy do dòng ngược.

8.2. Cách Xử Lý

1. Ngắt nguồn: Tắt máy phát ngay lập tức để tránh hư hỏng thêm.
2. Kiểm tra cực tính: Dùng đồng hồ vạn năng để xác minh F+ và F- được nối đúng với cuộn dây rotor.
3. Sửa chữa kết nối: Đảo lại dây F+ và F- nếu phát hiện sai.
4. Kiểm tra AVR: Đo điện trở và kiểm tra linh kiện (cầu chì, thyristor) để xác minh hư hỏng.
5. Khởi động lại: Bật máy phát và đo điện áp đầu ra để xác nhận sửa chữa thành công.

8.3. Phòng Ngừa

• Tham khảo sơ đồ đấu nối chính xác trước khi lắp đặt.
• Sử dụng dây dẫn có ký hiệu màu rõ ràng (đỏ cho F+, đen cho F-).
• Kiểm tra kỹ trước khi khởi động máy phát.

Cảnh báo: Đấu cực nhầm có thể gây cháy AVR hoặc hỏng cuộn dây rotor, dẫn đến chi phí sửa chữa cao.

Mạch điều chỉnh điện áp KIPOR KI-DAVR 95S3 là giải pháp tối ưu cho máy phát điện ba pha, mang lại điện áp ổn định, bảo vệ hệ thống, và độ bền cao. Với hướng dẫn kiểm tra đấu dây, công nghệ bán dẫn hiện đại, quy trình lắp đặt chi tiết, phương pháp vệ sinh an toàn, chức năng tự bảo vệ quá nhiệt, tuổi thọ trung bình 5-7 năm, và cách nhận biết đấu cực nhầm, người dùng có thể vận hành thiết bị hiệu quả.Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết cung cấp KI-DAVR 95S3 chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.
