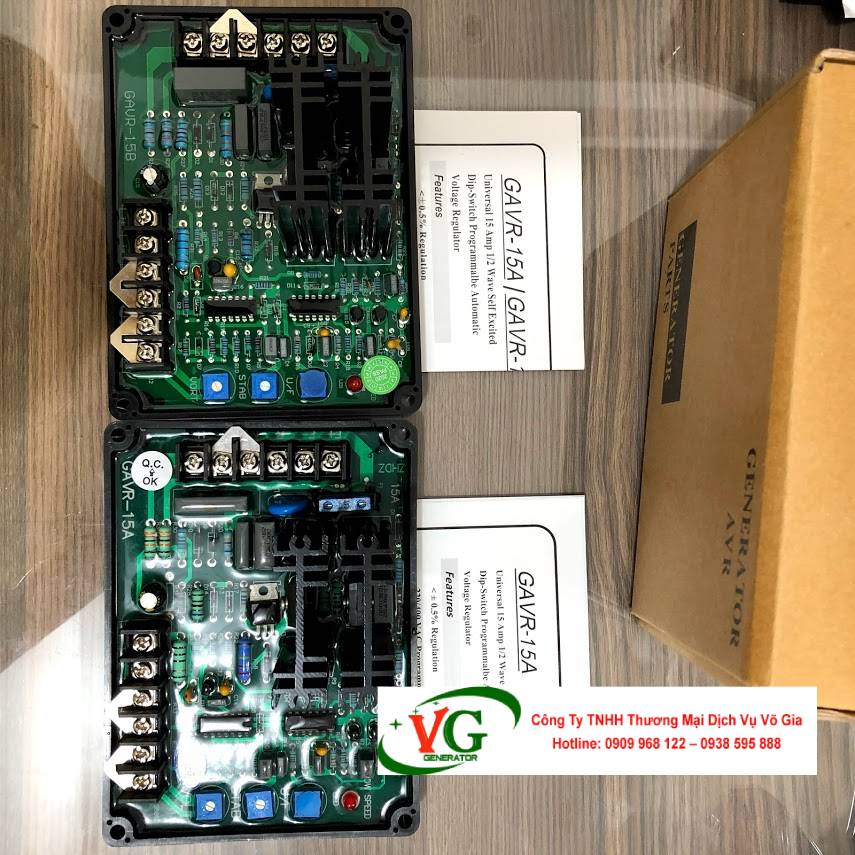

Mạch điều chỉnh điện áp GAVR 15A

Mạch điều chỉnh điện áp GAVR 15A dùng cho máy phát điện không chổi than. Ngoài việc điều chỉnh điện áp máy phát, mạch AVR còn bao gồm bảo vệ tổn thất tốc độ và cảm biến để đảm bảo kiểm soát an toàn. Sử dụng cho máy từ 10kva - 2000kva.

Xuất xứ: China
Mã sản phẩm: GAVR 15AH
Bảo hành: 6 tháng
Màu sắc: Đen
Dòng điện liên tục: 6A
Dòng điện dự phòng 12A trong 10s

Download file catalogue

Detail

Mạch điều chỉnh điện áp GAVR 15A là một thiết bị điện tử tiên tiến, được thiết kế để ổn định điện áp đầu ra của máy phát điện không chổi than, phù hợp với các hệ thống công suất từ 10kVA đến 2000kVA. Với khả năng điều chỉnh điện áp chính xác và tích hợp các tính năng bảo vệ, GAVR 15A là giải pháp lý tưởng cho các ứng dụng công nghiệp, thương mại và dân dụng.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Mạch Điều Chỉnh Điện Áp GAVR 15A Là Gì?

Mạch điều chỉnh điện áp GAVR 15A là một bộ điều chỉnh điện áp tự động (Automatic Voltage Regulator - AVR) được thiết kế cho các máy phát điện không chổi than. Thiết bị này giám sát điện áp đầu ra từ stator (220/400 VAC, 1 pha, 2 dây) và điều chỉnh dòng kích từ (tối đa 90 VDC, 6A liên tục, 12A ngắt quãng trong 10 giây) để duy trì điện áp ổn định trong khoảng ±1%. GAVR 15A được sử dụng phổ biến trong các máy phát công suất lớn, từ 10kVA đến 2000kVA, nhờ vào thiết kế nhỏ gọn, độ bền cao, và khả năng bảo vệ như chống tổn thất tốc độ và quá áp.

1.1. Đặc Điểm Kỹ Thuật

Điện áp đầu vào cảm biến: 220/400 VAC, 1 pha, 2 dây.
Điện áp đầu ra từ trường: Tối đa 90 VDC tại đầu vào 240 VAC.
Dòng điện kích từ: Liên tục 6A, ngắt quãng 12A trong 10 giây.
Độ chính xác điều chỉnh: ±1% RMS với điều chỉnh động cơ 4%.
Kháng cuộn dây: Tối thiểu 10Ω, tối đa 100Ω.
Tần số: 50/60 Hz, với bảo vệ tần số thấp (57 Hz cho 60 Hz, 47 Hz cho 50 Hz).
Kích thước: 170mm x 126mm x 74mm, trọng lượng 0.55kg.
Vật liệu: Vỏ nhựa ABS, bo mạch FR-4 với lớp phủ chống ẩm.

1.2. Ứng Dụng

GAVR 15A được sử dụng trong:

Máy phát điện công nghiệp (nhà xưởng, công trường).
Hệ thống điện dự phòng cho bệnh viện, trung tâm dữ liệu.
Các ứng dụng nông nghiệp như hệ thống tưới tiêu hoặc nhà kính.
Sự kiện ngoài trời yêu cầu nguồn điện ổn định.

Mẹo: Chọn GAVR 15A chính hãng từ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để đảm bảo chất lượng và bảo hành 6 tháng.

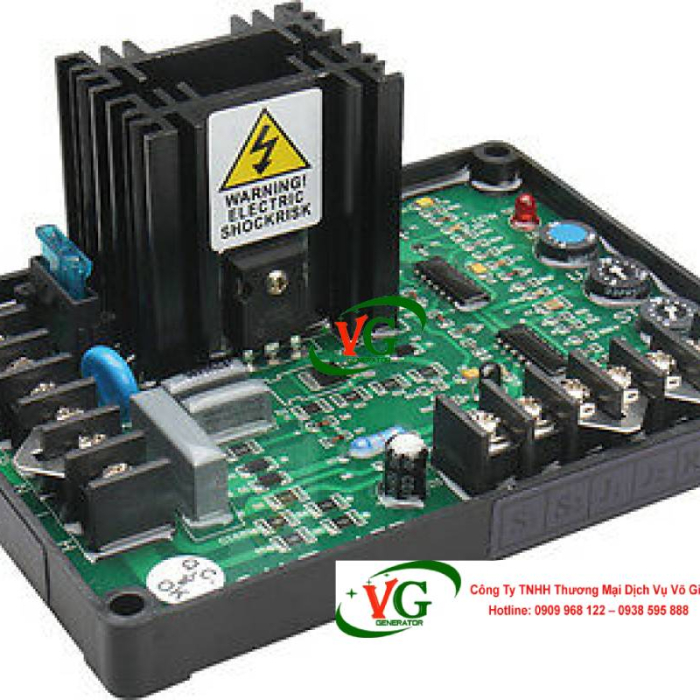

Mạch điều chỉnh điện áp GAVR 15A

2. Làm Sao Đánh Giá Độ Bền Tổng Thể Của Một Mạch Điều Chỉnh Điện Áp GAVR 15A?

Độ bền của GAVR 15A phụ thuộc vào chất lượng linh kiện, điều kiện vận hành, và bảo trì định kỳ. Để đánh giá độ bền tổng thể, cần xem xét các yếu tố sau:

2.1. Chất Lượng Linh Kiện

Bo mạch: GAVR 15A sử dụng bo mạch FR-4 với lớp phủ chống ẩm, chịu được môi trường khắc nghiệt (nhiệt độ -20°C đến 70°C, độ ẩm <95%).
Thyristor và tụ điện: Linh kiện bán dẫn chất lượng cao, chịu được dòng điện ngắt quãng 12A trong 10 giây.
Vỏ ngoài: Vỏ nhựa ABS chống va đập, cách điện, và chống ăn mòn.

2.2. Điều Kiện Vận Hành

Nhiệt độ: Vận hành liên tục ở nhiệt độ trên 70°C có thể làm giảm tuổi thọ tụ điện và thyristor.
Độ ẩm: Độ ẩm trên 95% không có lớp phủ chống ẩm bổ sung có thể gây oxi hóa bo mạch.
Tải: Chạy quá tải (>6A liên tục) làm tăng nhiệt độ và hao mòn linh kiện.

2.3. Kiểm Tra Thực Tế

Thử nghiệm tải: Chạy GAVR 15A với tải biến đổi (50-100%) trong 24 giờ, đo nhiệt độ và điện áp đầu ra để đánh giá độ ổn định.
Kiểm tra linh kiện: Đo điện trở và kiểm tra tụ điện, thyristor bằng đồng hồ vạn năng mỗi 6 tháng.
Ghi chép dữ liệu: Theo dõi thông số vận hành (điện áp, dòng kích từ, nhiệt độ) để phát hiện sớm các dấu hiệu xuống cấp.

2.4. Tuổi Thọ Trung Bình

Trong điều kiện lý tưởng, GAVR 15A có tuổi thọ 5-8 năm hoặc 20,000-30,000 giờ vận hành. Bảo trì định kỳ (vệ sinh, kiểm tra linh kiện) có thể kéo dài tuổi thọ lên 10 năm.

Mẹo: Lưu trữ GAVR 15A trong tủ điện IP65 và kiểm tra định kỳ để tối ưu hóa độ bền.

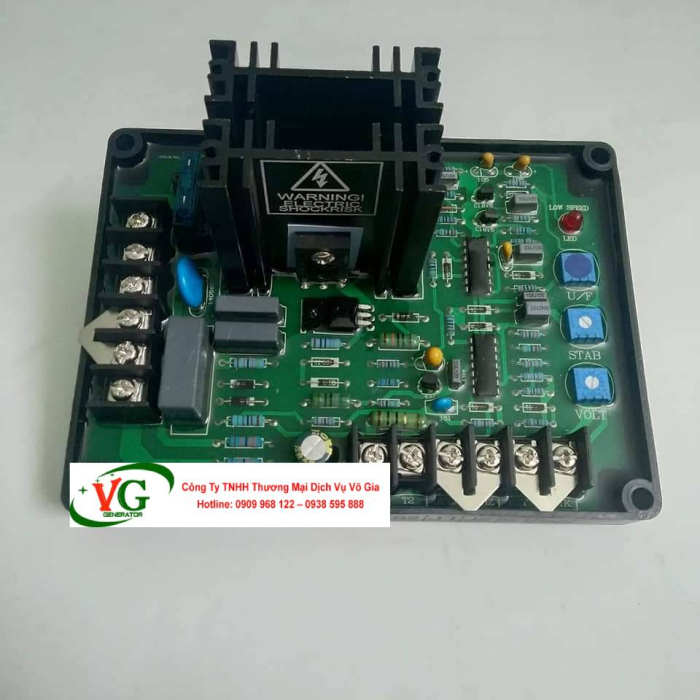

Mạch điều chỉnh điện áp GAVR 15A

3. Chức Năng Chính Của Mạch Điều Chỉnh Điện Áp GAVR 15A Trong Hệ Thống Máy Phát Điện Là Gì?

GAVR 15A đóng vai trò cốt lõi trong việc đảm bảo máy phát điện hoạt động ổn định và an toàn. Các chức năng chính bao gồm:

3.1. Ổn Định Điện Áp Đầu Ra

GAVR 15A điều chỉnh dòng kích từ đến cuộn dây rotor, duy trì điện áp đầu ra trong khoảng ±1% (220/400 VAC), bảo vệ thiết bị tải khỏi dao động điện áp.

3.2. Bảo Vệ Máy Phát Và Thiết Bị Tải

Bảo vệ tần số thấp: Giảm dòng kích từ khi tần số dưới 47 Hz (50 Hz) hoặc 57 Hz (60 Hz).
Bảo vệ quá áp: Ngắt dòng kích từ khi điện áp vượt quá 264 VAC.
Bảo vệ quá dòng: Tích hợp cầu chì 15A để ngăn chặn hỏng hóc do ngắn mạch hoặc quá tải.

3.3. Tăng Hiệu Suất Vận Hành

Thuật toán PID tích hợp giúp GAVR 15A phản hồi nhanh với các thay đổi tải, giảm tổn hao năng lượng và cải thiện hiệu suất máy phát.

3.4. Khởi Động Mềm

GAVR 15A cung cấp chức năng ramping điện áp khởi động mềm, giảm sốc điện khi máy phát khởi động, bảo vệ cả AVR và máy phát.

Mẹo: Sử dụng GAVR 15A trong các ứng dụng yêu cầu độ ổn định cao như bệnh viện hoặc trung tâm dữ liệu để tối ưu hóa hiệu suất.

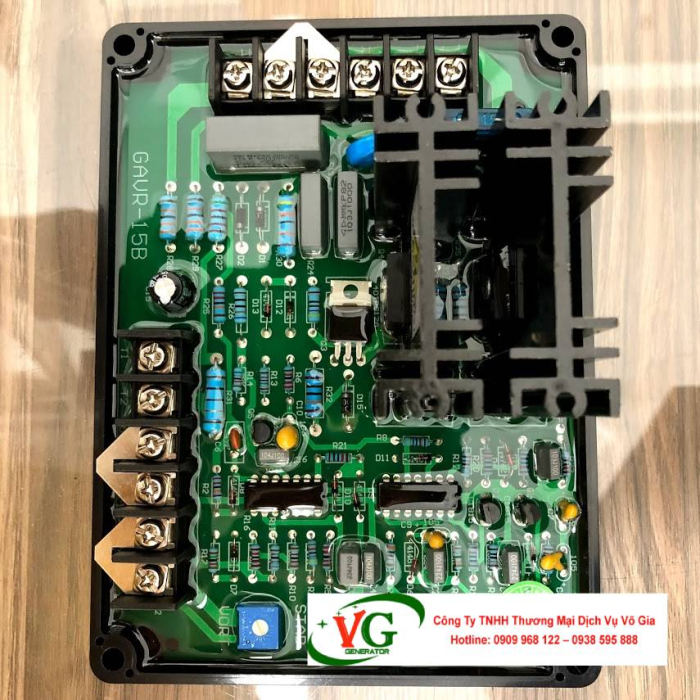

Mạch điều chỉnh điện áp GAVR 15A

4. Mạch Điều Chỉnh Điện Áp GAVR 15A Hoạt Động Theo Cơ Chế Nào?

GAVR 15A hoạt động theo cơ chế điều khiển vòng kín, sử dụng các linh kiện bán dẫn và thuật toán PID để ổn định điện áp. Cơ chế hoạt động bao gồm các giai đoạn sau:

4.1. Cảm Biến Điện Áp

Các đầu vào cảm biến (P1, P2) giám sát điện áp đầu ra từ stator (220/400 VAC). Tín hiệu này được gửi đến mạch điều khiển để so sánh với giá trị tham chiếu.

4.2. Xử Lý Tín Hiệu

Mạch điều khiển sử dụng IC tương tự và vi điều khiển để phân tích tín hiệu cảm biến. Thuật toán PID tính toán sai số giữa điện áp thực tế và điện áp mục tiêu, từ đó điều chỉnh dòng kích từ.

4.3. Điều Chỉnh Dòng Kích Từ

Thyristor trong GAVR 15A điều chỉnh dòng DC (tối đa 90 VDC, 6A liên tục) đến cuộn dây rotor, thay đổi từ trường để ổn định điện áp đầu ra.

4.4. Bảo Vệ Và Tắt Nguồn

Nếu phát hiện tần số thấp, quá áp, hoặc quá dòng, GAVR 15A tự động giảm hoặc ngắt dòng kích từ để bảo vệ hệ thống. Bộ lọc EMI tích hợp giảm nhiễu điện từ, đảm bảo tín hiệu sạch.

Cảnh báo: Đấu sai cực tính (F+, F-) có thể làm hỏng thyristor hoặc gây mất điện áp đầu ra.

5. Tiêu Chuẩn An Toàn Quốc Tế Nào Bắt Buộc Cho Mạch Điều Chỉnh Điện Áp GAVR 15A?

GAVR 15A được thiết kế để tuân thủ các tiêu chuẩn quốc tế, đảm bảo an toàn và hiệu suất. Các tiêu chuẩn chính bao gồm:

5.1. Tiêu Chuẩn An Toàn

IEC 60034-1: Quy định về máy điện quay, yêu cầu AVR đảm bảo điện áp ổn định và an toàn cho máy phát.
IEC 61000-6-2: Tiêu chuẩn miễn nhiễm điện từ (EMC), đảm bảo GAVR 15A không bị ảnh hưởng bởi nhiễu từ thiết bị khác.
IEC 61000-6-4: Tiêu chuẩn phát xạ điện từ, yêu cầu AVR không gây nhiễu cho thiết bị xung quanh.

5.2. Tiêu Chuẩn Môi Trường

RoHS: Hạn chế sử dụng các chất nguy hiểm trong linh kiện điện tử.
REACH: Quy định về hóa chất, đảm bảo vật liệu an toàn cho người dùng và môi trường.

5.3. Tiêu Chuẩn Việt Nam

GAVR 15A cũng tuân thủ các quy chuẩn Việt Nam như:

QCVN 4:2009/BKHCN: An toàn điện cho thiết bị điện tử.
TCVN 5639:2016: Kiểm định hiệu suất thiết bị điện.

Mẹo: Yêu cầu nhà cung cấp cung cấp chứng nhận IEC và RoHS khi mua GAVR 15A để đảm bảo tuân thủ tiêu chuẩn.

6. Các Mức Chỉ Số IP Phổ Biến Bảo Vệ Mạch Điều Chỉnh Điện Áp GAVR 15A Khỏi Bụi Và Nước Là Gì?

Chỉ số IP (Ingress Protection) xác định mức độ bảo vệ của GAVR 15A khỏi bụi và nước. Các mức phổ biến bao gồm:

6.1. Chỉ Số IP Của GAVR 15A

GAVR 15A thường có chỉ số IP20 (bảo vệ khỏi vật rắn >12.5mm, không chống nước). Để tăng cường bảo vệ, cần lắp trong tủ điện có chỉ số cao hơn:

IP54: Chống bụi hạn chế và tia nước từ mọi hướng, phù hợp với môi trường công nghiệp nhẹ.
IP65: Chống bụi hoàn toàn và tia nước áp suất thấp, lý tưởng cho môi trường ngoài trời.
IP66: Chống bụi hoàn toàn và tia nước áp suất cao, dùng trong môi trường khắc nghiệt.

6.2. Cách Đảm Bảo Bảo Vệ

Lắp GAVR 15A trong tủ điện đạt chuẩn IP54 hoặc IP65.
Sử dụng gioăng cao su và quạt thông gió để giảm độ ẩm.
Kiểm tra định kỳ lớp phủ chống ẩm trên bo mạch.

Cảnh báo: Không để GAVR 15A tiếp xúc trực tiếp với nước, vì chỉ số IP20 không cung cấp khả năng chống nước.

7. Nguồn Cấp Phụ Cho Mạch Điều Chỉnh Điện Áp GAVR 15A Cần Đáp Ứng Yêu Cầu Nào?

GAVR 15A không yêu cầu nguồn cấp phụ riêng, vì nó lấy nguồn trực tiếp từ stator của máy phát. Các yêu cầu cụ thể bao gồm:

7.1. Thông Số Nguồn Cấp

Điện áp đầu vào: 180-240 VAC, 1 pha, 2 dây.
Tần số: 50/60 Hz.
Điện áp từ dư: >5 VAC để khởi động AVR.

7.2. Yêu Cầu Kỹ Thuật

Cuộn dây stator: Phải cung cấp điện áp ổn định trong khoảng 180-240 VAC.
Điện trở cuộn dây: Tối thiểu 10Ω, tối đa 100Ω để đảm bảo dòng kích từ phù hợp.
Ổn định tín hiệu: Tín hiệu đầu vào phải sạch, không bị nhiễu điện từ mạnh.

7.3. Khuyến Nghị

Kiểm tra điện áp stator bằng đồng hồ vạn năng trước khi kết nối GAVR 15A.
Sử dụng bộ lọc EMI bổ sung nếu môi trường có nhiễu điện từ cao.
Đảm bảo máy phát hoạt động ở tốc độ định mức (1500-1800 rpm) để cung cấp điện áp từ dư đủ lớn.

Mẹo: Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được tư vấn về máy phát phù hợp với GAVR 15A.

Mạch điều chỉnh điện áp GAVR 15A là giải pháp tối ưu cho máy phát điện không chổi than, mang lại điện áp ổn định, bảo vệ hệ thống, và độ bền cao. Với thông tin về định nghĩa, đánh giá độ bền, chức năng chính, cơ chế hoạt động, tiêu chuẩn an toàn, chỉ số IP bảo vệ, và yêu cầu nguồn cấp phụ, người dùng có thể vận hành thiết bị hiệu quả. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết cung cấp GAVR 15A chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.
