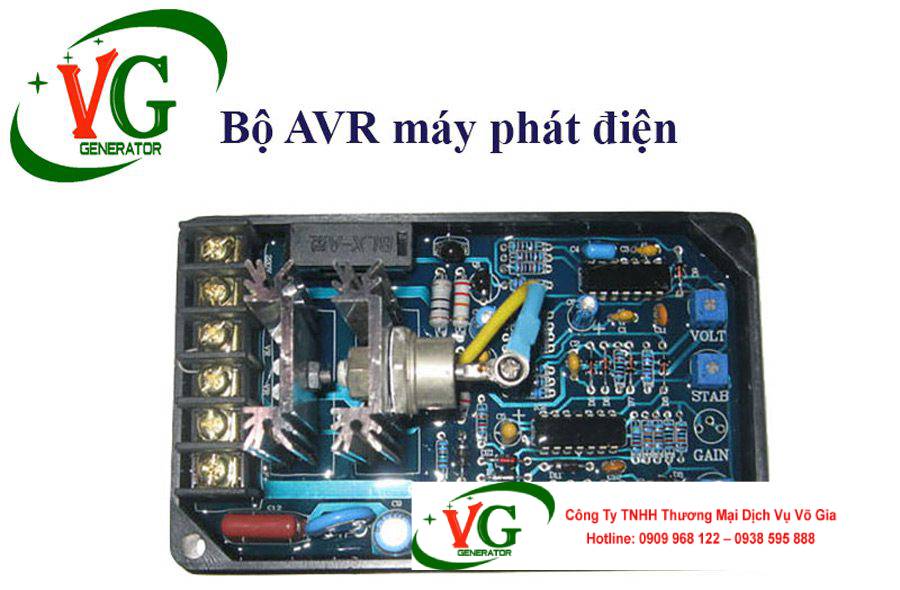

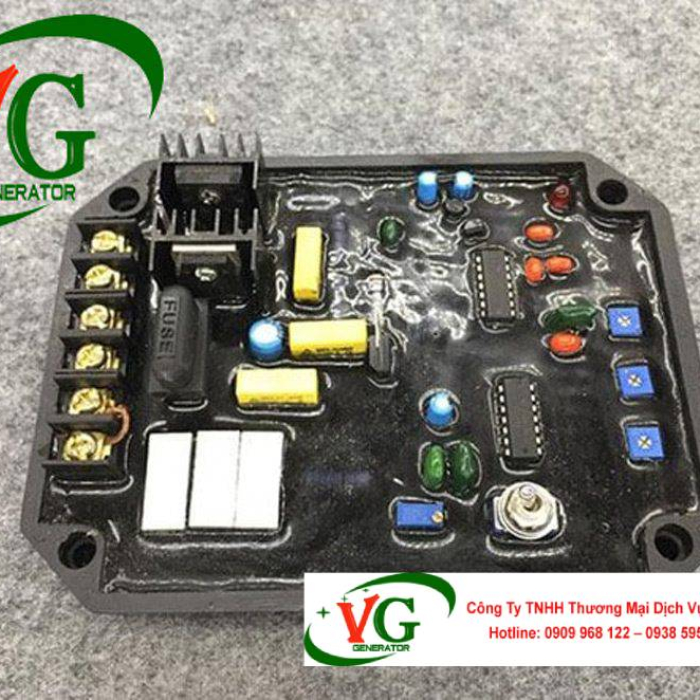

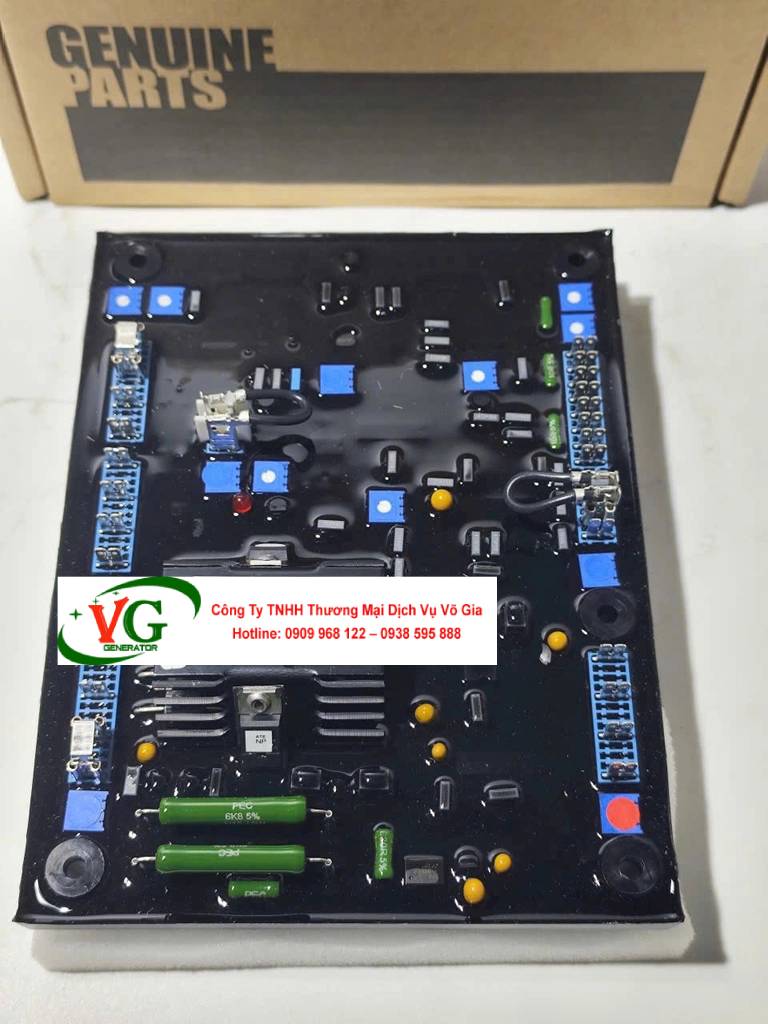

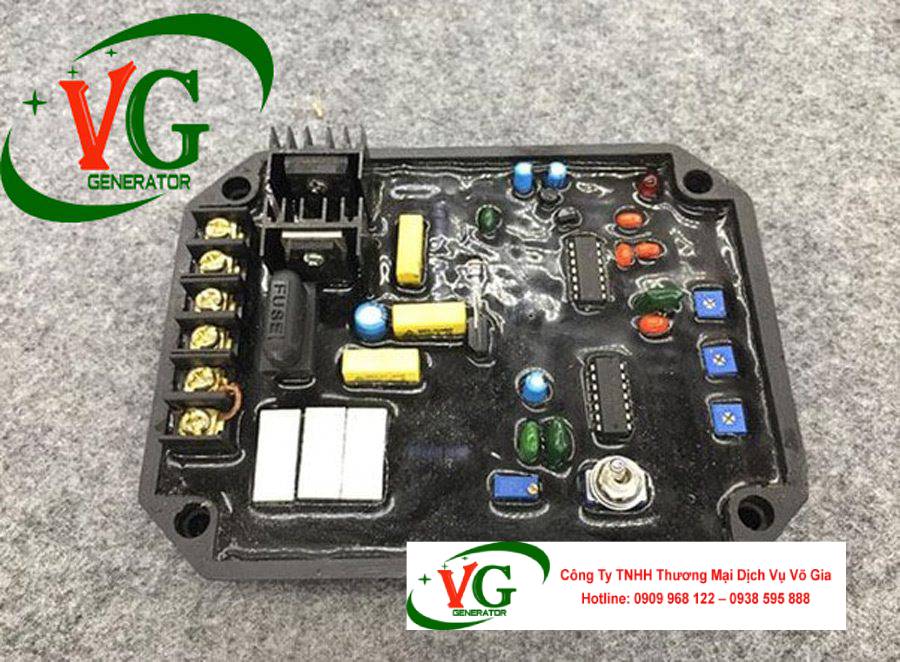

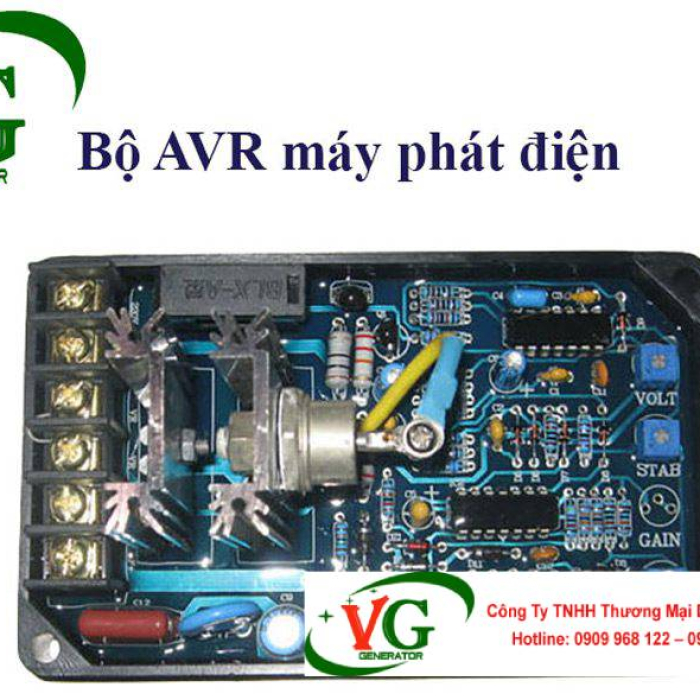

Mạch điều chỉnh điện áp AVR MT701

1. Mạch Điều Chỉnh Điện Áp AVR MT701 Là Gì?

Mạch điều chỉnh điện áp tự động AVR MT701 (Automatic Voltage Regulator) là một thiết bị điện tử chuyên dụng được tích hợp trong các máy phát điện để đảm bảo điện áp đầu ra luôn ổn định, bất kể sự thay đổi của tải hoặc điều kiện môi trường. Đây là một thành phần quan trọng giúp bảo vệ các thiết bị sử dụng điện khỏi các vấn đề như sụt áp, quá áp, hoặc nhiễu điện từ, từ đó nâng cao hiệu suất và tuổi thọ của cả máy phát điện và các thiết bị tiêu thụ.

AVR MT701 được thiết kế với công nghệ tiên tiến, phù hợp cho các máy phát điện công suất từ 1kVA đến 20kVA, hỗ trợ cả hệ thống điện 1 pha và 3 pha. Với thiết kế nhỏ gọn, độ bền cao, và khả năng phản ứng nhanh, AVR MT701 là lựa chọn lý tưởng cho nhiều ứng dụng, từ hộ gia đình, công trình xây dựng, đến các cơ sở công nghiệp và y tế.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1.1. Đặc Điểm Nổi Bật của AVR MT701

• Ổn định điện áp chính xác: AVR MT701 duy trì điện áp đầu ra trong khoảng ±1,5% so với giá trị định mức, đảm bảo nguồn điện ổn định ngay cả khi tải thay đổi đột ngột.
• Thiết kế chắc chắn: Vỏ bọc đạt chuẩn IP55, chống bụi và nước, phù hợp cho cả môi trường trong nhà và ngoài trời.
• Khả năng tương thích cao: Tương thích với nhiều loại máy phát điện, từ các thương hiệu phổ biến đến các thiết bị tùy chỉnh.
• Bảo vệ toàn diện: Tích hợp các cơ chế bảo vệ chống quá áp, quá dòng, ngắn mạch, và quá nhiệt, đảm bảo an toàn cho hệ thống.
• Phản ứng nhanh: Thời gian đáp ứng dưới 10 mili giây, giúp điều chỉnh điện áp gần như tức thời.
• Hiệu suất năng lượng: Giảm tổn hao năng lượng thông qua điều chỉnh dòng kích từ tối ưu.

1.2. Ứng Dụng Thực Tế

AVR MT701 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng ổn định điện áp vượt trội:

• Hộ gia đình: Cung cấp điện áp ổn định cho các thiết bị như tủ lạnh, máy điều hòa, và máy tính, đặc biệt tại các khu vực nông thôn có lưới điện không ổn định.
• Công nghiệp: Hỗ trợ vận hành các dây chuyền sản xuất, máy móc CNC, và hệ thống tự động hóa.
• Y tế: Đảm bảo nguồn điện sạch cho các thiết bị nhạy cảm như máy xét nghiệm, máy siêu âm, và máy thở.
• Nông nghiệp: Ổn định điện áp cho các hệ thống tưới tiêu tự động và máy móc nông nghiệp.
• Xây dựng: Cung cấp nguồn điện đáng tin cậy cho các công trường, nơi điện áp thường xuyên dao động.
• Viễn thông: Bảo vệ các trạm thu phát sóng và hệ thống máy chủ khỏi sự cố do điện áp không ổn định.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia tự hào là nhà phân phối AVR MT701 chính hãng, đảm bảo chất lượng và cung cấp dịch vụ hỗ trợ kỹ thuật chuyên nghiệp cho khách hàng.

2. Nguyên Lý Hoạt Động Cơ Bản của Mạch Điều Chỉnh Điện Áp AVR MT701

AVR MT701 hoạt động dựa trên nguyên lý cảm biến và điều chỉnh dòng kích từ của máy phát điện để duy trì điện áp đầu ra ổn định. Nguyên lý này bao gồm các bước cơ bản sau:

1. Đo lường điện áp đầu ra: Mạch cảm biến điện áp trong AVR MT701 liên tục đo lường điện áp đầu ra của máy phát điện và so sánh với điện áp tham chiếu (thường là 220V cho hệ thống 1 pha hoặc 380V cho hệ thống 3 pha).
2. Xử lý tín hiệu: Nếu điện áp đầu ra thấp hơn hoặc cao hơn mức tham chiếu, mạch điều khiển sẽ tạo ra tín hiệu điều chỉnh dựa trên sự chênh lệch này.
3. Điều chỉnh dòng kích từ: AVR MT701 sử dụng bộ khuếch đại và mạch chỉnh lưu để tăng hoặc giảm dòng điện kích từ cung cấp cho cuộn dây rotor, từ đó điều chỉnh từ trường và điện áp đầu ra.
4. Phản hồi liên tục: Quá trình này diễn ra liên tục, đảm bảo điện áp đầu ra luôn ổn định trong mọi điều kiện tải.

2.1. Cơ Chế Hoạt Động Chi Tiết

Mạch AVR MT701 sử dụng các linh kiện điện tử như diode, transistor, và bộ vi xử lý để thực hiện các chức năng sau:

• Chỉnh lưu dòng AC thành DC: Cuộn dây cấp nguồn cung cấp dòng AC, được chỉnh lưu thành dòng DC để cấp cho cuộn kích từ.
• Điều chỉnh từ trường: Dòng kích từ được điều chỉnh thông qua transistor hoặc thyristor, giúp tăng hoặc giảm từ trường trong rotor.
• Bảo vệ hệ thống: Các mạch bảo vệ tích hợp phát hiện các sự cố như quá áp, quá dòng, hoặc ngắn mạch, và tự động ngắt hoặc giảm dòng kích từ để bảo vệ thiết bị.

Nguyên lý này đảm bảo AVR MT701 có thể phản ứng nhanh với các biến động điện áp, từ đó cung cấp nguồn điện ổn định và an toàn cho các thiết bị tiêu thụ.

3. Khoảng Cách Giữa Các Linh Kiện Có Ảnh Hưởng Đến Nhiễu?

Khoảng cách giữa các linh kiện trong mạch AVR MT701 có ảnh hưởng đáng kể đến hiện tượng nhiễu điện từ (EMI - Electromagnetic Interference). Nhiễu có thể làm giảm hiệu suất của AVR, gây sai lệch trong quá trình đo lường và điều chỉnh điện áp. Dưới đây là phân tích chi tiết:

3.1. Tại Sao Khoảng Cách Linh Kiện Gây Nhiễu?

• Nhiễu điện từ: Các linh kiện như cuộn dây, transistor, và tụ điện tạo ra từ trường hoặc sóng điện từ trong quá trình hoạt động. Nếu khoảng cách giữa các linh kiện quá gần, sóng điện từ từ linh kiện này có thể gây nhiễu cho linh kiện khác.
• Giao thoa tín hiệu: Các mạch cảm biến và điều khiển trong AVR MT701 rất nhạy cảm. Khoảng cách không hợp lý có thể dẫn đến hiện tượng giao thoa tín hiệu, làm sai lệch dữ liệu đo lường.
• Tích tụ nhiệt: Linh kiện đặt quá sát nhau có thể gây tích tụ nhiệt, làm tăng nhiễu nhiệt và giảm hiệu suất hoạt động.

3.2. Giải Pháp Giảm Nhiễu

AVR MT701 được thiết kế với bố trí linh kiện tối ưu để giảm thiểu nhiễu. Một số biện pháp bao gồm:

• Tăng khoảng cách giữa các linh kiện nhạy cảm: Các linh kiện như cuộn dây kích từ và mạch cảm biến được bố trí cách xa nhau để giảm giao thoa điện từ.
• Sử dụng lớp chắn từ tính: AVR MT701 tích hợp các lớp chắn từ tính để ngăn chặn sóng điện từ từ các linh kiện công suất cao.
• Tối ưu hóa mạch in PCB: Bảng mạch in (PCB) của AVR MT701 được thiết kế với các đường dẫn tín hiệu ngắn và cách ly tốt, giảm nguy cơ nhiễu.
• Lọc nhiễu: Sử dụng tụ điện và cuộn cảm để lọc các tín hiệu nhiễu cao tần, đảm bảo tín hiệu điều khiển sạch.

Kết luận: Khoảng cách giữa các linh kiện trong AVR MT701 có ảnh hưởng đến nhiễu, nhưng với thiết kế tối ưu và các biện pháp chống nhiễu, thiết bị này đảm bảo hoạt động ổn định trong hầu hết các điều kiện.

4. Công Nghệ Mới Giúp Giảm Tổn Hao Năng Lượng Ra Sao?

AVR MT701 tích hợp các công nghệ tiên tiến để giảm tổn hao năng lượng, từ đó tăng hiệu suất và tiết kiệm chi phí vận hành. Dưới đây là các công nghệ nổi bật:

• Bộ vi xử lý kỹ thuật số: AVR MT701 sử dụng bộ vi xử lý để điều chỉnh dòng kích từ một cách chính xác, giảm tiêu hao năng lượng không cần thiết trong quá trình kích từ.
• Chỉnh lưu hiệu suất cao: Sử dụng diode Schottky và cầu thyristor công suất cao, giúp giảm tổn hao năng lượng trong quá trình chuyển đổi từ AC sang DC.
• Điều chỉnh dòng kích từ thông minh: AVR MT701 tự động điều chỉnh dòng kích từ dựa trên nhu cầu tải, tránh cung cấp dòng điện dư thừa, từ đó giảm hao phí năng lượng.
• Lọc sóng hài: Các mạch lọc tích hợp giảm sóng hài trong dòng điện, cải thiện chất lượng điện năng và giảm tổn hao do nhiễu.
• Tản nhiệt hiệu quả: Hệ thống tản nhiệt cải tiến giúp giảm nhiệt độ hoạt động, từ đó giảm tổn hao năng lượng do nhiệt.
• Vật liệu cách điện tiên tiến: Sử dụng vật liệu cách điện chất lượng cao để giảm rò rỉ điện, tăng hiệu suất tổng thể.

Nhờ các công nghệ này, AVR MT701 có thể giảm tổn hao năng lượng lên đến 15% so với các thế hệ AVR cũ, giúp tiết kiệm chi phí vận hành và bảo vệ môi trường.

5. Có Cần Tiếp Đất Cho Mạch Điều Chỉnh Điện Áp AVR MT701 Không?

Tiếp đất là một yêu cầu quan trọng đối với AVR MT701, đặc biệt khi lắp đặt trong các môi trường có nguy cơ cao về nhiễu điện từ hoặc sét đánh. Việc tiếp đất đảm bảo an toàn cho thiết bị và người vận hành, đồng thời tăng hiệu suất hoạt động.

5.1. Lý Do Cần Tiếp Đất

• An toàn điện: Tiếp đất giúp dẫn các dòng điện lỗi (như ngắn mạch hoặc rò rỉ) xuống đất, giảm nguy cơ điện giật hoặc hỏng thiết bị.
• Giảm nhiễu điện từ: Tiếp đất giúp triệt tiêu các sóng điện từ không mong muốn, đảm bảo tín hiệu điều khiển của AVR MT701 không bị nhiễu.
• Bảo vệ chống sét: Trong trường hợp sét đánh, hệ thống tiếp đất sẽ dẫn dòng sét xuống đất, bảo vệ AVR và máy phát điện.
• Tuân thủ quy định: Theo tiêu chuẩn TCVN 9385:2012, các thiết bị điện như AVR cần được tiếp đất để đảm bảo an toàn.

5.2. Cách Thực Hiện Tiếp Đất

• Sử dụng cọc tiếp địa bằng thép mạ đồng hoặc đồng nguyên chất, đóng sâu xuống đất (thường từ 2-3 mét).
• Kết nối cọc tiếp địa với AVR MT701 bằng dây dẫn đồng có tiết diện tối thiểu 16mm².
• Đo điện trở tiếp đất (nên dưới 10 Ω theo TCVN 9385) để đảm bảo hiệu quả.
• Sử dụng hóa chất giảm điện trở đất (GEM) nếu điện trở suất đất cao.

Kết luận: Tiếp đất là bắt buộc đối với AVR MT701, đặc biệt trong các môi trường ngoài trời hoặc khu vực có nguy cơ sét cao. Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ thiết kế và lắp đặt hệ thống tiếp đất đạt chuẩn.

6. Tần Suất Kiểm Tra Định Kỳ Cho Mạch Điều Chỉnh Điện Áp AVR MT701

Kiểm tra định kỳ là yếu tố quan trọng để đảm bảo AVR MT701 hoạt động ổn định và kéo dài tuổi thọ. Tần suất kiểm tra phụ thuộc vào điều kiện môi trường và tần suất sử dụng. Dưới đây là lịch kiểm tra được khuyến nghị:

Lưu ý: Ở các khu vực có môi trường khắc nghiệt (nhiệt độ cao, độ ẩm lớn), tần suất kiểm tra có thể cần tăng lên. Liên hệ Võ Gia để được tư vấn lịch bảo dưỡng phù hợp.

7. Yêu Cầu Chống Sét Cho Mạch Điều Chỉnh Điện Áp AVR MT701 Ngoài Trời

Khi lắp đặt AVR MT701 ngoài trời, việc bảo vệ chống sét là rất quan trọng để tránh hư hỏng do dòng sét hoặc quá áp. Dưới đây là các yêu cầu và giải pháp chống sét:

7.1. Tầm Quan Trọng của Chống Sét

• Bảo vệ thiết bị: Sét đánh có thể tạo ra dòng điện lên đến hàng nghìn ampe, gây cháy nổ hoặc hỏng linh kiện trong AVR MT701.
• An toàn con người: Hệ thống chống sét giúp giảm nguy cơ điện giật do dòng sét lan truyền.
• Tuân thủ quy định: Theo TCVN 9385:2012, các thiết bị điện ngoài trời phải có hệ thống chống sét đạt chuẩn.

7.2. Giải Pháp Chống Sét

• Lắp kim thu sét: Sử dụng kim thu sét có bán kính bảo vệ rộng (ví dụ: LIVA LAP CX040) để dẫn dòng sét xuống đất.
• Hệ thống tiếp đất: Đảm bảo hệ thống tiếp đất đạt điện trở dưới 10 Ω, sử dụng cọc tiếp địa và hóa chất giảm điện trở đất.
• Thiết bị bảo vệ xung áp (SPD): Lắp SPD loại 1 hoặc loại 2 tại tủ điện đầu nguồn để bảo vệ AVR khỏi dòng sét gián tiếp.
• Dây dẫn chống sét: Sử dụng dây đồng M50 trở lên, lắp đặt thẳng đứng để dẫn dòng sét hiệu quả.
• Hộp kiểm tra điện trở: Lắp hộp kiểm tra để đo đạc định kỳ điện trở tiếp đất.

7.3. Kiểm Tra Hệ Thống Chống Sét

• Kiểm tra tình trạng kim thu sét và cột đỡ hàng năm.
• Đo điện trở tiếp đất định kỳ, đặc biệt sau mùa mưa bão.
• Kiểm tra các mối nối để đảm bảo không bị lỏng hoặc ăn mòn.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tư vấn và lắp đặt hệ thống chống sét đạt chuẩn cho AVR MT701, đảm bảo an toàn và hiệu quả trong mọi điều kiện thời tiết.
