Mạch điều chỉnh điện áp (Automatic Voltage Regulator - AVR) là một trong những bộ phận cốt lõi của các hệ thống máy phát điện, đảm bảo cung cấp nguồn điện ổn định và an toàn cho các thiết bị tải. Trong số các sản phẩm AVR được ưa chuộng, Mạch điều chỉnh điện áp AVR GB160 nổi bật nhờ hiệu suất cao, độ bền tốt và khả năng ứng dụng linh hoạt trong các máy phát điện chổi than.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Những Thành Phần Chính Trong Mạch Điều Chỉnh Điện Áp AVR GB160 Gồm Những Gì?

1.1. Tổng Quan Về AVR GB160

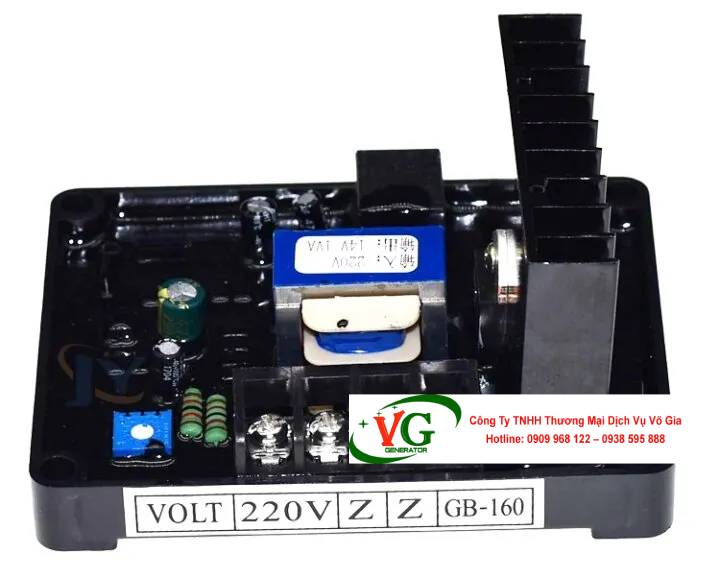

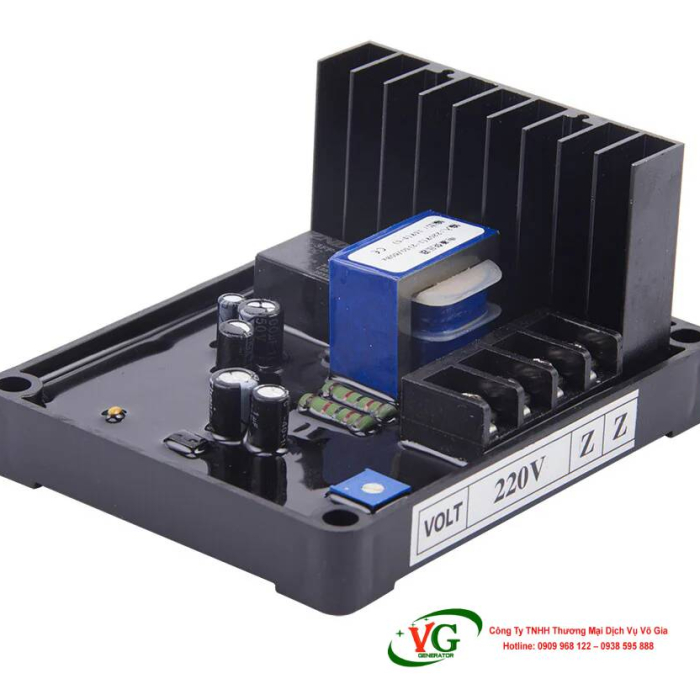

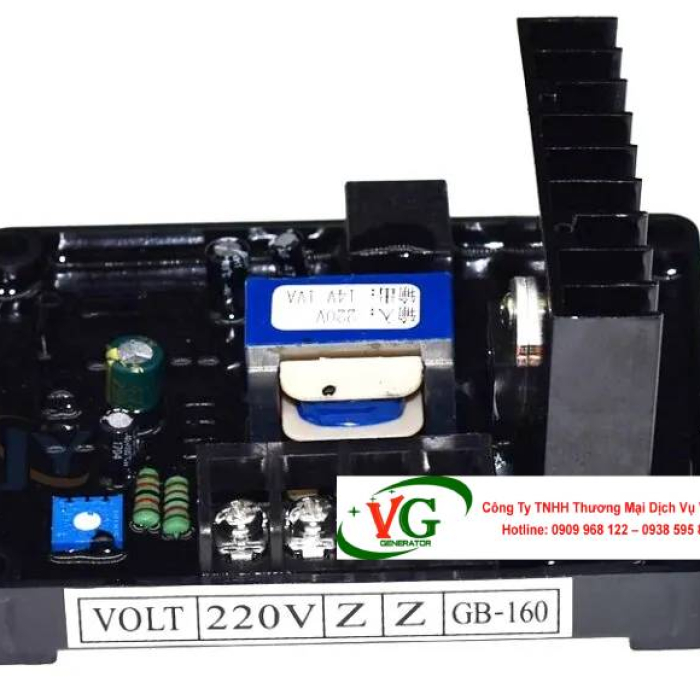

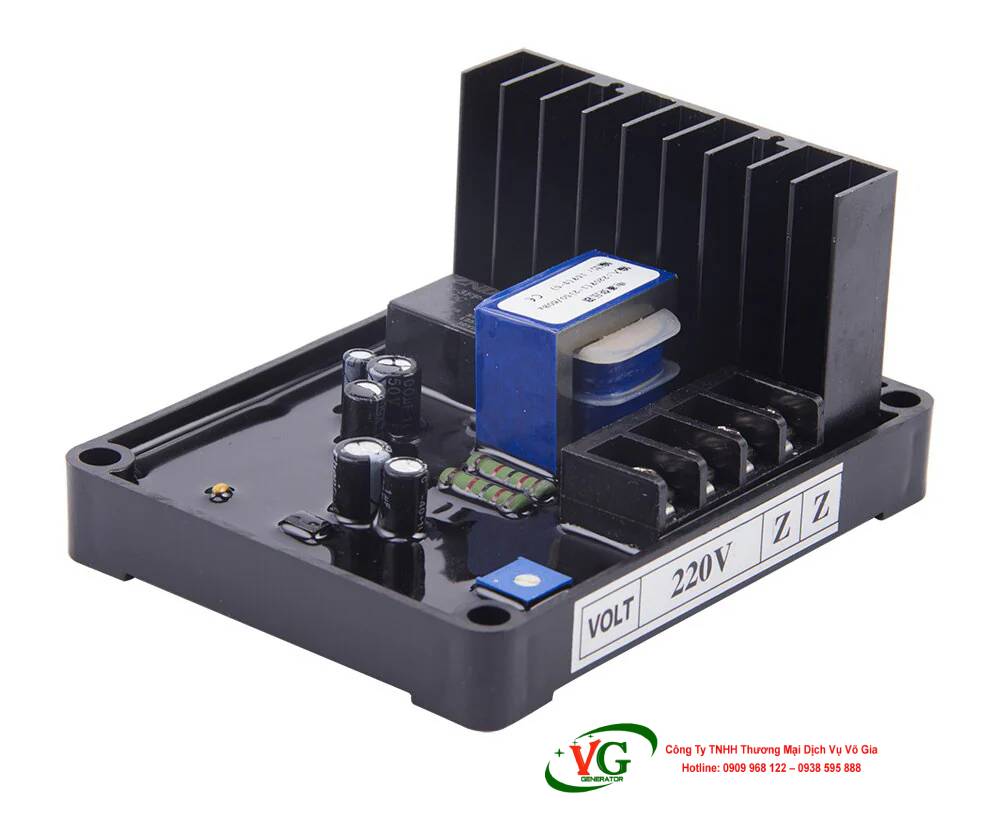

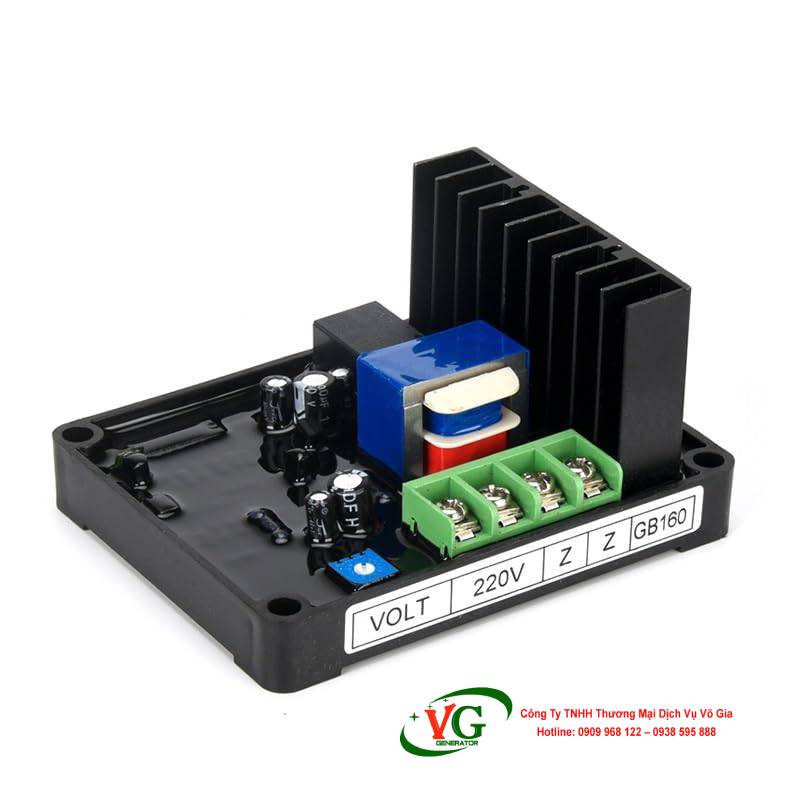

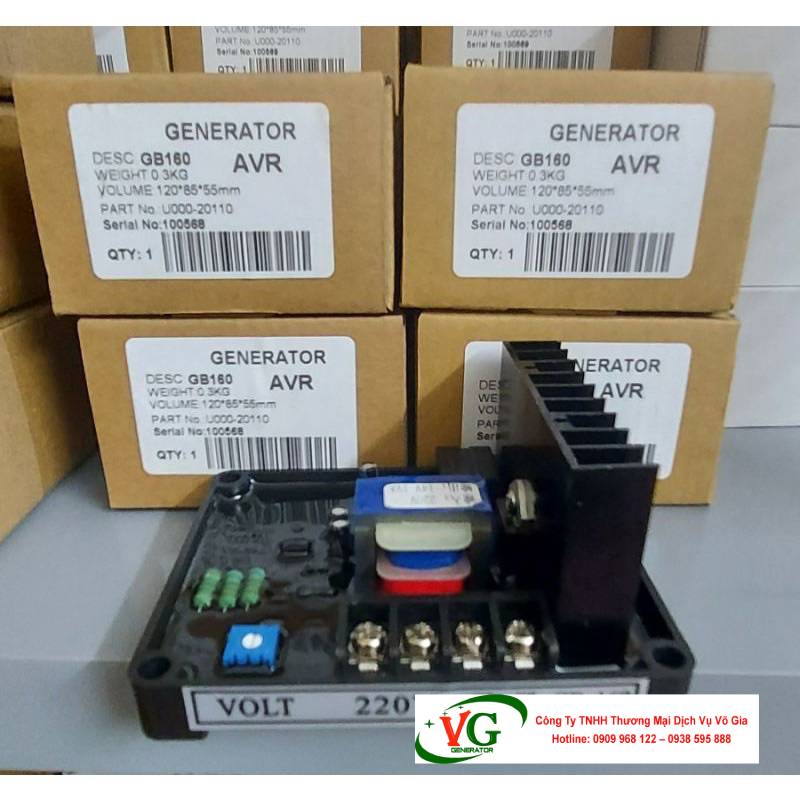

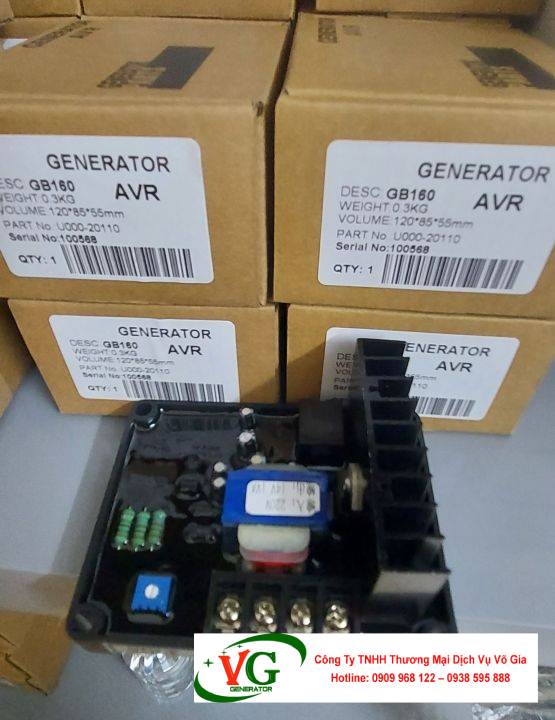

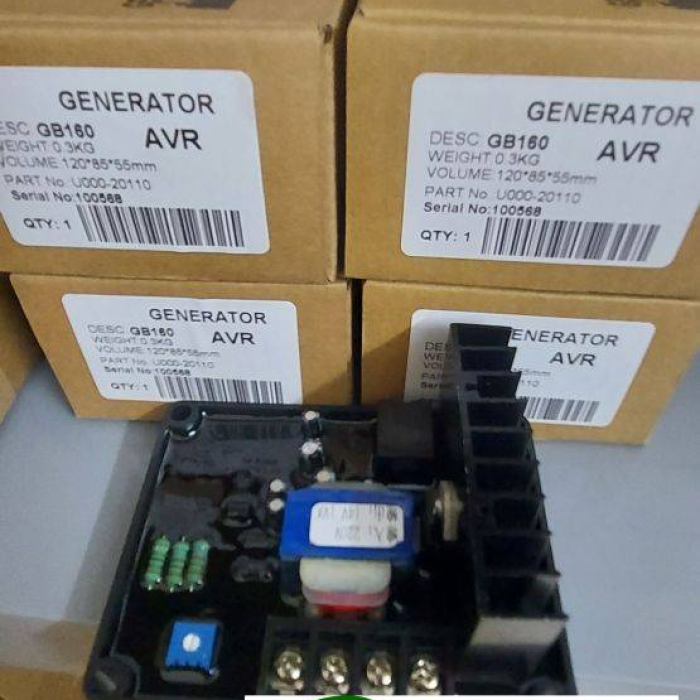

Mạch điều chỉnh điện áp AVR GB160 là một thiết bị điện tử tiên tiến được thiết kế để ổn định điện áp đầu ra của các máy phát điện chổi than, đặc biệt là các dòng máy phát Trung Quốc hoặc Hữu Toàn với công suất từ 2 kW đến 20 kW. Được sản xuất tại Trung Quốc với mã sản phẩm GB160, sản phẩm này có kích thước nhỏ gọn (120mm x 90mm x 60mm) và trọng lượng chỉ 0.4 kg, phù hợp cho cả máy phát điện 1 pha và 3 pha. AVR GB160 được tích hợp nhiều linh kiện chất lượng cao, đảm bảo hiệu suất ổn định và độ tin cậy trong các ứng dụng công nghiệp, dân dụng, và hàng hải.

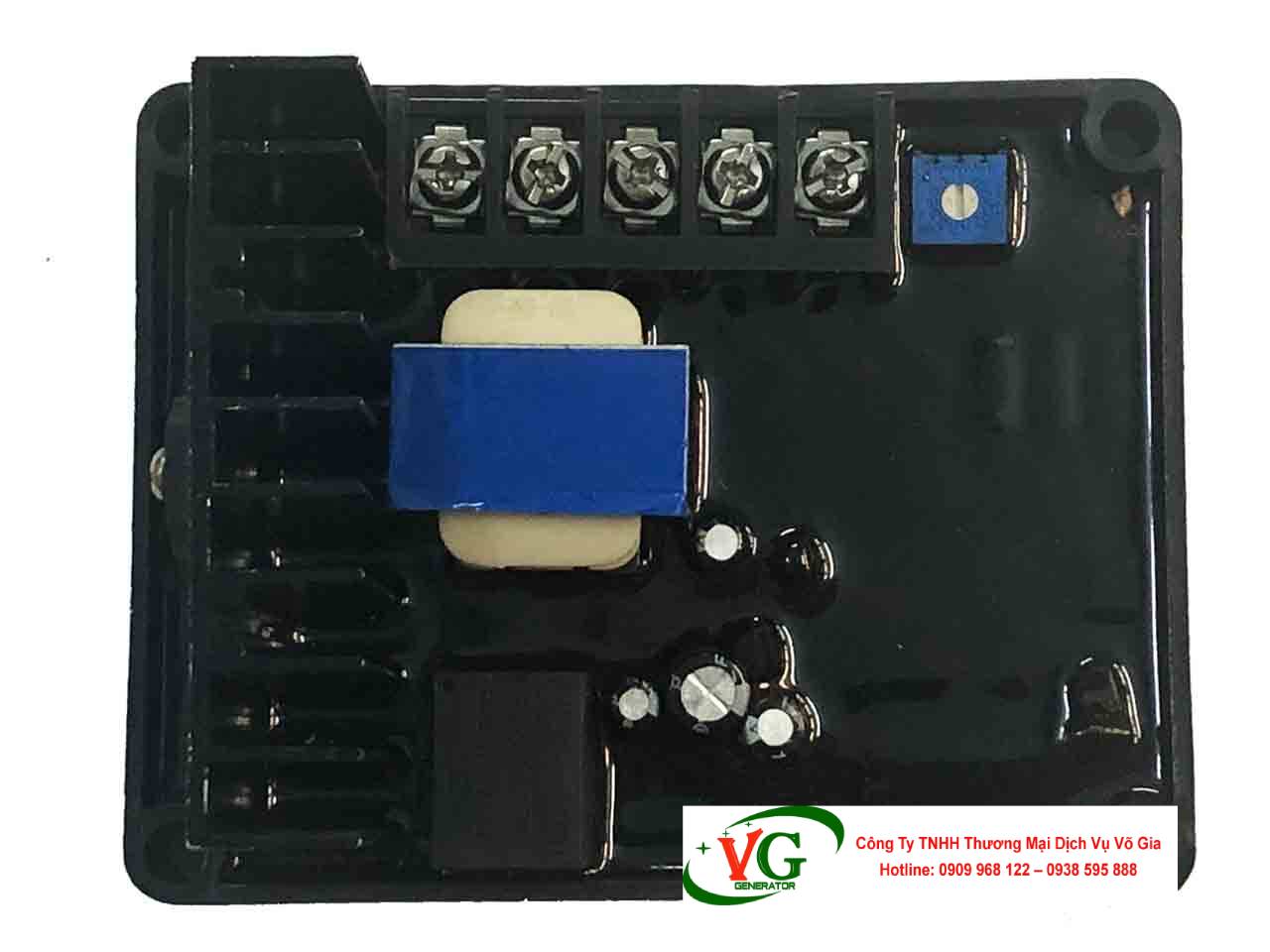

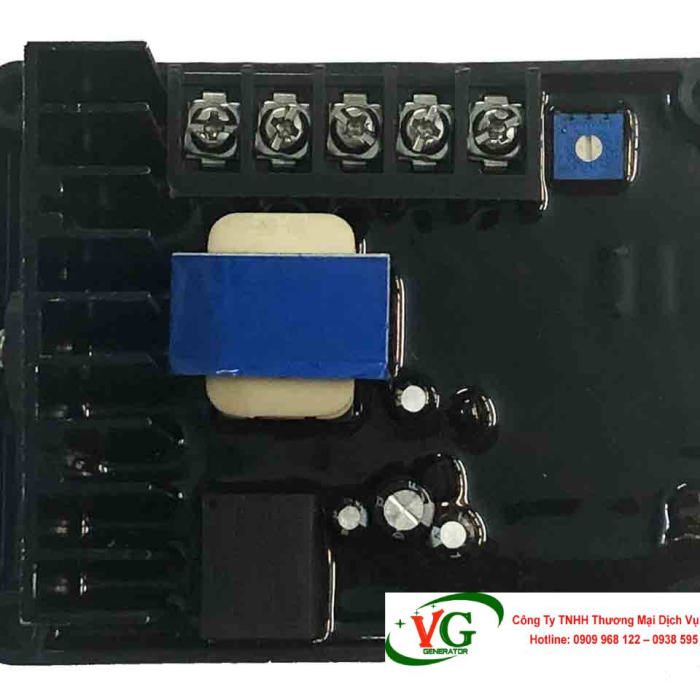

1.2. Các Thành Phần Chính của AVR GB160

Mạch AVR GB160 bao gồm các thành phần chính sau, mỗi thành phần đảm nhận một vai trò quan trọng trong việc duy trì điện áp ổn định:

Mạch cảm biến điện áp (Voltage Sensing Circuit):

• Chức năng: Liên tục đo lường điện áp đầu ra của máy phát điện (110/220 VAC hoặc 380 VAC, tùy cấu hình).
• Linh kiện: Bao gồm các điện trở chính xác, tụ điện, và mạch tích hợp (IC) để lấy mẫu điện áp xoay chiều (AC) và chuyển đổi thành tín hiệu điều khiển.
• Tầm quan trọng: Đây là bộ phận cốt lõi giúp AVR GB160 phát hiện sự thay đổi điện áp, từ đó đưa ra quyết định điều chỉnh.

Bộ điều khiển (Control Unit):

• Chức năng: Xử lý tín hiệu từ mạch cảm biến, so sánh với điện áp tham chiếu, và đưa ra lệnh điều chỉnh dòng kích từ.
• Linh kiện: Vi điều khiển (microcontroller) hoặc mạch điều khiển analog, kết hợp với các transistor và mạch logic.
• Tầm quan trọng: Đảm bảo phản ứng nhanh chóng và chính xác khi điện áp đầu ra thay đổi.

Bộ chỉnh lưu (Rectifier):

• Chức năng: Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) để cấp cho cuộn dây kích từ.
• Linh kiện: Sử dụng diode bán dẫn hoặc thyristor (SCR - Silicon Controlled Rectifier) để chỉnh lưu bán sóng hoặc toàn sóng.
• Tầm quan trọng: Cung cấp dòng kích thích DC ổn định, giúp duy trì từ thông trong rotor của máy phát.

Mạch bảo vệ (Protection Circuit):

• Chức năng: Bảo vệ AVR và máy phát khỏi các sự cố như quá áp, sụt áp, tần số thấp, hoặc mất tín hiệu cảm biến.
• Linh kiện: Cầu chì nhanh (thường là 10A), điện trở SMD, và các mạch giám sát tần số.
• Tầm quan trọng: Tăng độ an toàn và kéo dài tuổi thọ của hệ thống.

Potentiometer và dăm nối (Jumpers):

• Chức năng: Cho phép tinh chỉnh điện áp đầu ra và chọn tần số (50/60 Hz).
• Linh kiện: Điện trở tông đơ 1k ohm và các đầu nối jumper.
• Tầm quan trọng: Tăng tính linh hoạt, giúp AVR GB160 tương thích với nhiều loại máy phát.

Hệ thống tản nhiệt:

• Chức năng: Giảm nhiệt độ hoạt động của AVR, đặc biệt trong môi trường khắc nghiệt.
• Linh kiện: Tấm tản nhiệt nhôm và vật liệu chống cháy, chịu nhiệt.
• Tầm quan trọng: Đảm bảo AVR hoạt động ổn định trong thời gian dài.

1.3. Đặc Điểm Nổi Bật của Các Thành Phần

• Chất liệu chống cháy: Các linh kiện được làm từ vật liệu chịu nhiệt, đảm bảo an toàn trong môi trường công nghiệp.
• Thiết kế nhỏ gọn: Kích thước 120mm x 90mm x 60mm giúp dễ dàng lắp đặt.
• Độ bền cao: Các linh kiện bán dẫn chất lượng cao giúp AVR GB160 hoạt động ổn định trong điều kiện khắc nghiệt.

2. Mạch Điều Chỉnh Điện Áp AVR GB160 Đóng Vai Trò Gì Trong Hệ Thống Máy Phát Điện?

2.1. Vai Trò Của AVR Trong Máy Phát Điện

Trong hệ thống máy phát điện, AVR GB160 đóng vai trò như một bộ não điều khiển, đảm bảo điện áp đầu ra ổn định và đáp ứng các yêu cầu khắt khe của thiết bị tải. Nếu không có AVR, chất lượng điện (điện áp và tần số) sẽ không ổn định, dẫn đến hư hỏng thiết bị hoặc giảm hiệu suất hệ thống.

2.2. Các Chức Năng Cụ Thể của AVR GB160

Ổn định điện áp đầu ra:

• AVR GB160 giám sát và điều chỉnh điện áp đầu ra (110/220 VAC hoặc 380 VAC) để duy trì sai số trong khoảng ±1%.
• Điều này đặc biệt quan trọng trong các ứng dụng như bệnh viện, trung tâm dữ liệu, hoặc nhà máy sản xuất, nơi yêu cầu nguồn điện ổn định.

Điều chỉnh dòng kích thích:

• AVR GB160 điều chỉnh dòng điện kích thích (DC) cấp cho cuộn dây rotor, giúp tăng hoặc giảm từ thông để ổn định điện áp.

Bảo vệ máy phát và thiết bị tải:

• Các tính năng bảo vệ như chống quá áp, sụt áp, và tần số thấp giúp ngăn chặn hư hỏng do sự cố điện.

Hỗ trợ khởi động mềm:

• AVR GB160 tích hợp tính năng khởi động mềm (soft start voltage ramping), giảm áp lực lên máy phát khi khởi động.

Giới hạn tỷ số điện áp/tần số:

• Khi tần số giảm do tốc độ động cơ thấp, AVR GB160 tự động giảm điện áp để tránh quá kích từ, bảo vệ cuộn dây rotor và các thiết bị tải.

2.3. Ứng Dụng Thực Tế

AVR GB160 được sử dụng rộng rãi trong các máy phát điện dòng ST series (ST-1KW đến ST-30KW), bao gồm:

• Công nghiệp: Nhà máy sản xuất, xưởng cơ khí, và trung tâm dữ liệu.
• Dân dụng: Hệ thống điện dự phòng cho bệnh viện, trường học, và tòa nhà.
• Hàng hải: Máy phát điện trên tàu thủy, đảm bảo nguồn điện ổn định trong môi trường khắc nghiệt.

2.4. Lợi Ích Từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia

Công ty Võ Gia cung cấp AVR GB160 chính hãng với bảo hành 6 tháng, kèm theo tư vấn kỹ thuật và hỗ trợ lắp đặt, đảm bảo hiệu suất tối ưu cho hệ thống máy phát điện.

3. Mạch Điều Chỉnh Điện Áp AVR GB160 Có Phải Là Bộ Chuyển Đổi Điện Áp Không?

3.1. Phân Biệt AVR và Bộ Chuyển Đổi Điện Áp

Mặc dù AVR GB160 và bộ chuyển đổi điện áp (voltage converter) đều liên quan đến việc quản lý điện áp, chúng có chức năng và mục đích khác nhau:

• Bộ chuyển đổi điện áp: Chuyển đổi điện áp từ một mức cố định sang mức khác (ví dụ, từ 220V sang 110V hoặc ngược lại). Thiết bị này thường được sử dụng trong các ứng dụng tiêu dùng, như chuyển đổi điện áp cho thiết bị điện tử.
• AVR GB160: Không chuyển đổi điện áp mà điều chỉnh và ổn định điện áp đầu ra của máy phát điện, dựa trên sự thay đổi của tải và điều kiện vận hành.

3.2. Chức Năng Của AVR GB160

AVR GB160 hoạt động như một hệ thống điều khiển vòng kín (closed-loop control system), với các nhiệm vụ chính:

• Giám sát điện áp đầu ra và so sánh với điện áp tham chiếu.
• Điều chỉnh dòng kích thích để duy trì điện áp ổn định, không thay đổi mức điện áp cơ bản.
• Bảo vệ hệ thống khỏi các sự cố như quá áp, sụt áp, hoặc mất cảm biến.

AVR GB160 không phải là bộ chuyển đổi điện áp mà là một bộ điều chỉnh điện áp tự động, tập trung vào việc ổn định và bảo vệ nguồn điện đầu ra của máy phát. Việc nhầm lẫn giữa hai thiết bị có thể dẫn đến lựa chọn sai sản phẩm, vì vậy cần tham khảo ý kiến từ các nhà cung cấp uy tín như Công ty TNHH Thương Mại Dịch Vụ Võ Gia.

4. Cuộn Kích Từ Có Chức Năng Gì Trong Mạch Điều Chỉnh Điện Áp AVR GB160?

4.1. Cuộn Kích Từ Là Gì?

Cuộn kích từ (exciter field winding) là một bộ phận của máy phát điện, thường nằm trong rotor, có nhiệm vụ tạo ra từ trường để sinh ra điện áp đầu ra. Trong hệ thống máy phát chổi than, cuộn kích từ nhận dòng điện một chiều (DC) từ AVR GB160 để duy trì từ thông.

4.2. Chức Năng Của Cuộn Kích Từ Trong AVR GB160

Tạo từ trường trong rotor:

• Dòng điện DC từ AVR GB160 đi qua cuộn kích từ, tạo ra từ trường quay, làm phát sinh điện áp xoay chiều (AC) trong stator của máy phát.

Điều chỉnh điện áp đầu ra:

• Bằng cách thay đổi cường độ dòng kích thích (từ 0 đến 6A DC), AVR GB160 điều chỉnh từ thông trong cuộn kích từ, từ đó kiểm soát điện áp đầu ra.

Phản ứng với tải thay đổi:

• Khi tải tăng hoặc giảm, AVR GB160 điều chỉnh dòng kích thích để duy trì điện áp ổn định, thông qua việc tăng hoặc giảm từ thông trong cuộn kích từ.

Bảo vệ máy phát:

• AVR GB160 giám sát dòng kích từ để tránh hiện tượng quá kích, bảo vệ cuộn dây khỏi quá nhiệt hoặc hư hỏng.

4.3. Tầm Quan Trọng

Cuộn kích từ là cầu nối giữa AVR GB160 và máy phát, đảm bảo sự ổn định và hiệu suất của hệ thống. Nếu cuộn kích từ bị hỏng hoặc AVR cung cấp dòng kích thích không phù hợp, điện áp đầu ra sẽ không ổn định, gây nguy cơ cho thiết bị tải.

5. Quá Trình Cảm Biến Điện Áp Đầu Ra Được Thực Hiện Bằng Linh Kiện Nào?

5.1. Quá Trình Cảm Biến Điện Áp

Quá trình cảm biến điện áp đầu ra là bước đầu tiên trong chu trình điều chỉnh của AVR GB160. Mục tiêu là đo lường điện áp đầu ra của máy phát và so sánh với điện áp tham chiếu để xác định sai số.

5.2. Linh Kiện Thực Hiện Cảm Biến

Điện trở chính xác (Precision Resistors):

• Dùng để chia áp và lấy mẫu điện áp đầu ra, đảm bảo tín hiệu đo chính xác.

Tụ điện (Capacitors):

• Lọc nhiễu và làm mượt tín hiệu điện áp, đảm bảo tín hiệu đầu vào cho mạch điều khiển không bị méo mó.

Mạch tích hợp (Integrated Circuits):

• Xử lý tín hiệu đo được, chuyển đổi từ tín hiệu analog sang tín hiệu điều khiển.

Diode Zener:

• Bảo vệ mạch cảm biến khỏi các xung điện áp cao hoặc nhiễu điện từ.

Biến áp cảm biến (Voltage Transformer, nếu có):

• Trong một số cấu hình, biến áp nhỏ được sử dụng để giảm điện áp đầu vào xuống mức an toàn cho mạch cảm biến.

5.3. Quy Trình Cảm Biến

• Lấy mẫu điện áp: Mạch cảm biến đo điện áp đầu ra (110/220 VAC hoặc 380 VAC) từ stator của máy phát.
• Chuyển đổi tín hiệu: Tín hiệu điện áp được chỉnh lưu và làm mượt để tạo ra tín hiệu DC tỷ lệ với điện áp thực tế.
• So sánh với tham chiếu: Tín hiệu đo được được so sánh với điện áp tham chiếu (thường cài đặt trước ở mức 220V hoặc 380V).
• Tạo tín hiệu điều khiển: Sai số giữa điện áp đo được và tham chiếu được chuyển đến bộ điều khiển để điều chỉnh dòng kích thích.

5.4. Tầm Quan Trọng

Mạch cảm biến là nền tảng cho hoạt động của AVR GB160, đảm bảo phản ứng nhanh và chính xác trước mọi thay đổi trong hệ thống. Các linh kiện chất lượng cao giúp tăng độ bền và độ tin cậy của quá trình cảm biến.

6. Khi Điện Áp Ra Giảm, Mạch Điều Chỉnh Điện Áp AVR GB160 Xử Lý Ra Sao?

6.1. Nguyên Nhân Điện Áp Giảm

Điện áp đầu ra giảm có thể xảy ra do:

• Tải tăng đột ngột (ví dụ, khởi động một động cơ lớn).
• Tốc độ động cơ giảm, dẫn đến tần số thấp.
• Sự cố trong hệ thống, như hỏng cảm biến hoặc đấu dây sai.

6.2. Phản Ứng của AVR GB160

Khi phát hiện điện áp giảm, AVR GB160 thực hiện các bước sau:

Phát hiện qua cảm biến:

• Mạch cảm biến đo điện áp đầu ra và phát hiện sai số so với điện áp tham chiếu.

Tăng dòng kích thích:

• Bộ điều khiển tăng cường độ dòng điện kích thích (lên đến 6A DC) vào cuộn dây kích từ, làm tăng từ thông trong rotor và nâng điện áp đầu ra.

Ổn định điện áp:

• Quá trình điều chỉnh diễn ra trong vài mili giây, đảm bảo điện áp trở lại mức ổn định với sai số ±1%.

Bảo vệ hệ thống:

• Nếu điện áp giảm quá mức hoặc kéo dài, AVR GB160 kích hoạt các tính năng bảo vệ để ngăn chặn quá tải hoặc hư hỏng.

6.3. Lợi Ích của Phản Ứng Nhanh

• Bảo vệ thiết bị tải: Ngăn chặn hiện tượng sụt áp gây hỏng thiết bị.
• Tăng hiệu suất: Đảm bảo máy phát hoạt động ổn định ngay cả khi tải thay đổi đột ngột.
• An toàn: Giảm nguy cơ chập mạch hoặc hư hỏng hệ thống do điện áp không ổn định.
