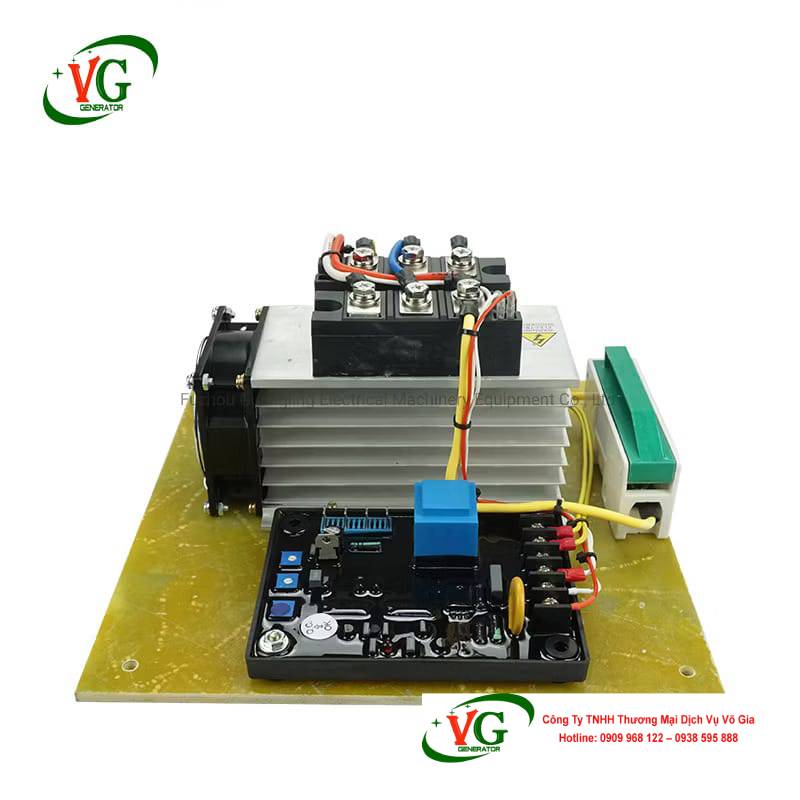

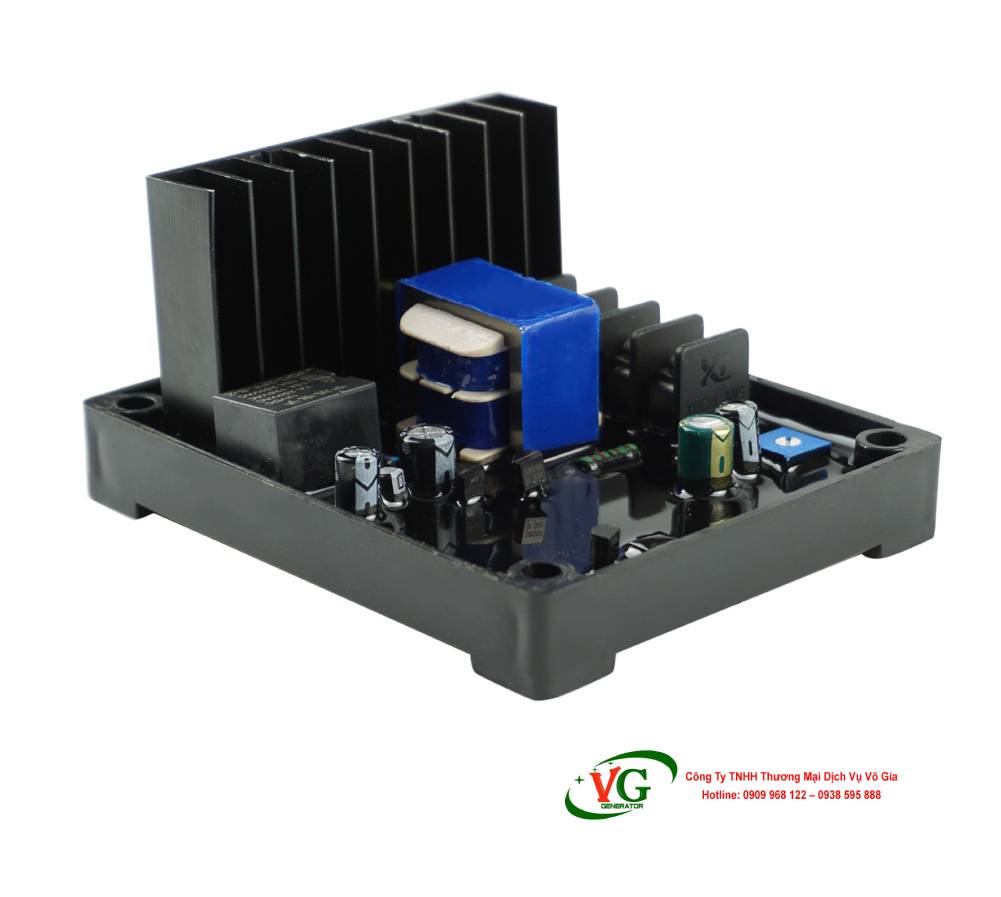

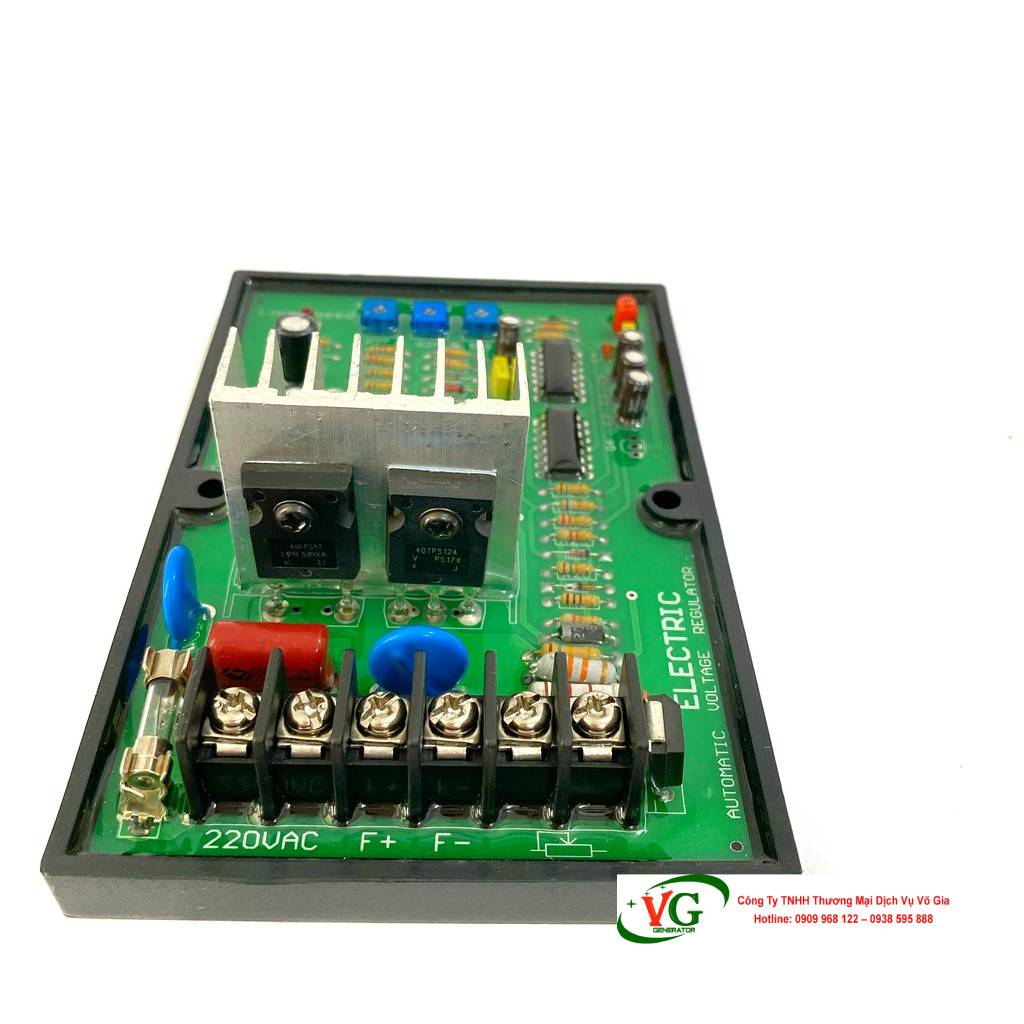

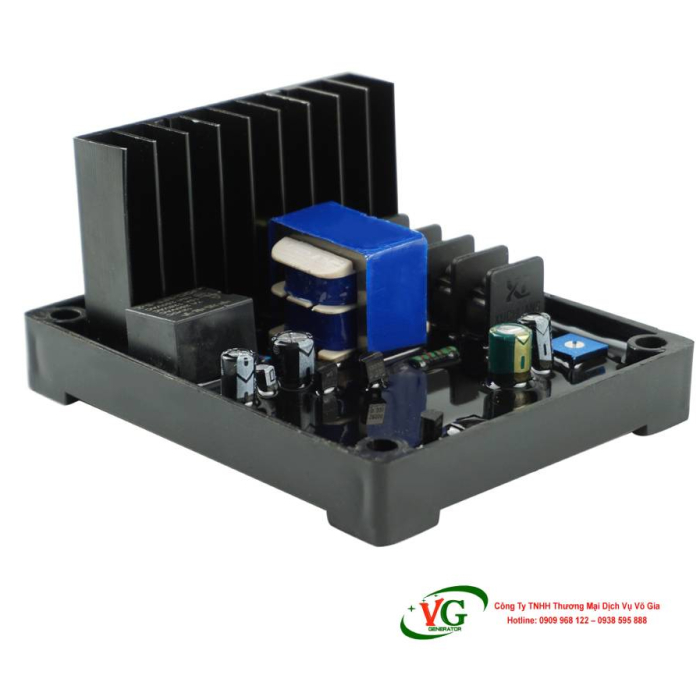

Mạch điều chỉnh điện áp AVR GB110

Mạch điều chỉnh điện áp (Automatic Voltage Regulator - AVR) là một trong những thành phần cốt lõi của các hệ thống máy phát điện, đảm bảo điện áp đầu ra ổn định và an toàn cho thiết bị tải. Trong số các sản phẩm AVR nổi bật, Mạch điều chỉnh điện áp AVR GB110 được biết đến với độ tin cậy cao và khả năng ứng dụng đa dạng trong các máy phát điện chổi than.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Mạch Điều Chỉnh Điện Áp AVR GB110 Là Gì và Nguyên Lý Hoạt Động Ra Sao?

1.1. Mạch Điều Chỉnh Điện Áp AVR GB110 Là Gì?

Mạch điều chỉnh điện áp AVR GB110 là một thiết bị điện tử được thiết kế để ổn định điện áp đầu ra của máy phát điện, đặc biệt là các máy phát điện chổi than 3 pha có công suất từ 75 kW đến 300 kW. Được sản xuất với công nghệ tiên tiến, AVR GB110 đảm bảo cung cấp dòng điện ổn định, giảm thiểu nguy cơ hư hỏng thiết bị do dao động điện áp, và tăng tuổi thọ của máy phát cũng như các thiết bị tải. Sản phẩm này thường được phân phối bởi các đơn vị uy tín như Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, với cam kết về chất lượng và dịch vụ hậu mãi.

AVR GB110 hoạt động như một bộ điều khiển thông minh, giám sát và điều chỉnh dòng kích thích (excitation current) vào rotor của máy phát để duy trì điện áp đầu ra ở mức mong muốn. Với thiết kế nhỏ gọn (118mm x 80mm x 40mm) và trọng lượng nhẹ (0.89 kg), AVR GB110 dễ dàng tích hợp vào nhiều loại máy phát điện công nghiệp, từ Weichai, Perkins, Cummins, đến Mitsubishi và Hyundai.

1.2. Nguyên Lý Hoạt Động của AVR GB110

Nguyên lý hoạt động của AVR GB110 dựa trên cơ chế phản hồi vòng kín (closed-loop feedback), kết hợp giữa cảm biến điện áp, mạch điều khiển, và bộ chỉnh lưu. Dưới đây là quy trình hoạt động chi tiết:

Giám sát điện áp đầu ra:

• AVR GB110 sử dụng bộ cảm biến điện áp để liên tục đo điện áp đầu ra của máy phát. Các cảm biến này thường hoạt động ở điện áp 400 VAC ± 10%, phù hợp với tần số 50/60 Hz.
• Tín hiệu đo được được so sánh với điện áp tham chiếu (setpoint), thường được cài đặt trước để phù hợp với yêu cầu của hệ thống.

Phân tích sai số:

• Nếu điện áp đo được khác với điện áp tham chiếu, mạch điều khiển sẽ tính toán sai số (error signal) và xác định mức độ điều chỉnh cần thiết.

Điều chỉnh dòng kích thích:

• Dựa trên sai số, AVR GB110 điều chỉnh dòng điện kích thích (excitation current) vào cuộn dây rotor của máy phát. Dòng kích thích này dao động trong khoảng 20-100 VDC, với dòng điện tối đa 20A.
• Khi điện áp đầu ra thấp hơn mức mong muốn, AVR tăng dòng kích thích để tăng từ thông trong rotor, từ đó nâng cao điện áp đầu ra. Ngược lại, nếu điện áp quá cao, AVR giảm dòng kích thích.

Ổn định đầu ra:

• Bộ chỉnh lưu và các linh kiện chống nhiễu trong AVR GB110 giúp giảm thiểu tác động của nhiễu điện từ, đảm bảo điện áp đầu ra ổn định với sai số chỉ ±1% RMS (Root Mean Square) trong điều kiện động cơ hoạt động ổn định.

Tản nhiệt và bảo vệ:

• AVR GB110 được trang bị hệ thống tản nhiệt hiệu quả, giúp duy trì hoạt động ổn định trong môi trường khắc nghiệt. Ngoài ra, các tính năng bảo vệ như chống quá tải và mất cảm biến đảm bảo an toàn cho cả AVR và máy phát.

1.3. Lợi Ích của Nguyên Lý Hoạt Động

Nguyên lý hoạt động này giúp AVR GB110:

• Đảm bảo điện áp đầu ra ổn định, phù hợp với các thiết bị nhạy cảm như máy móc công nghiệp, thiết bị y tế, hoặc hệ thống chiếu sáng.
• Phản ứng nhanh chóng với các biến động tải, giảm thiểu nguy cơ sụt áp hoặc quá áp.
• Tăng độ bền và hiệu suất của máy phát điện, đặc biệt trong các ứng dụng công nghiệp liên tục.

2. Các Thông Số Kỹ Thuật Chính Cần Chú Ý Khi Chọn Mạch Điều Chỉnh Điện Áp AVR GB110

2.1. Tầm Quan Trọng của Thông Số Kỹ Thuật

Việc lựa chọn AVR GB110 cần dựa trên các thông số kỹ thuật phù hợp với đặc điểm của máy phát điện và yêu cầu ứng dụng. Chọn sai thông số có thể dẫn đến hiệu suất kém, hư hỏng thiết bị, hoặc giảm tuổi thọ của cả AVR và máy phát. Dưới đây là các thông số quan trọng cần chú ý:

2.2. Các Thông Số Kỹ Thuật Chính của AVR GB110

Điện áp đầu vào (cảm biến/công suất):

• 400 VAC ± 10%, phù hợp với máy phát điện 3 pha.
• Tần số hoạt động: 50/60 Hz, có thể chọn thông qua dăm nối.

Điện áp kích thích:

• Dải điện áp: 20-100 VDC.
• Dòng điện kích thích tối đa: 20A.

Độ chính xác điều chỉnh:

• Sai số điện áp: ±1% RMS với 4% chi phối động cơ.
• Tích tụ điện áp: Điện áp dư tại đầu cuối AVR ≥ 5 VAC.

Điều chỉnh điện áp bên ngoài:

• Hỗ trợ điều chỉnh ±10% thông qua điện trở tông đơ 1k ohm, 1 watt.

Kích thước và trọng lượng:

• Kích thước: 118mm x 80mm x 40mm.
• Trọng lượng: 0.89 kg, dễ dàng lắp đặt và vận chuyển.

Bảo vệ và tản nhiệt:

• Cầu chì nhanh 10A để bảo vệ quá tải.
• Hệ thống tản nhiệt tích hợp, phù hợp với môi trường nhiệt độ cao.

Thương hiệu và xuất xứ:

• Thương hiệu: ASPIRE.
• Xuất xứ: Trung Quốc, đảm bảo chất lượng với bảo hành 6 tháng từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia.

2.3. Lưu Ý Khi Chọn AVR GB110

• Xác định công suất máy phát: AVR GB110 phù hợp với máy phát điện chổi than 3 pha từ 75 kW đến 300 kW. Nếu công suất vượt quá, cần xem xét các mẫu AVR khác như GB130 hoặc GB170.
• Kiểm tra tần số: Đảm bảo máy phát hoạt động ở tần số 50 Hz hoặc 60 Hz, phù hợp với cấu hình của AVR.
• Tương thích với sơ đồ đấu dây: Tham khảo sơ đồ đấu dây từ nhà sản xuất hoặc nhà phân phối như Võ Gia để đảm bảo kết nối chính xác.
• Môi trường hoạt động: AVR GB110 hoạt động tốt trong môi trường công nghiệp, nhưng cần được bảo vệ khỏi độ ẩm và bụi bẩn để tối ưu hóa tuổi thọ.

2.4. Tư Vấn Từ Võ Gia

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp tư vấn kỹ thuật chi tiết, giúp khách hàng chọn đúng loại AVR GB110 dựa trên thông số kỹ thuật và nhu cầu sử dụng. Sản phẩm được phân phối kèm theo tài liệu hướng dẫn và hỗ trợ lắp đặt.

3. Vai Trò của Bộ Chỉnh Lưu Trong Mạch Điều Chỉnh Điện Áp AVR GB110

3.1. Bộ Chỉnh Lưu Là Gì?

Bộ chỉnh lưu (rectifier) là một linh kiện hoặc hệ thống linh kiện điện tử chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Trong AVR GB110, bộ chỉnh lưu đóng vai trò quan trọng trong việc cung cấp dòng điện kích thích DC cho cuộn dây rotor của máy phát điện.

3.2. Vai Trò Cụ Thể của Bộ Chỉnh Lưu

Chuyển đổi điện áp AC thành DC:

• AVR GB110 nhận điện áp đầu vào AC từ máy phát (400 VAC ± 10%) và sử dụng bộ chỉnh lưu để chuyển đổi thành điện áp DC (20-100 VDC) để cung cấp cho cuộn dây kích thích.
• Quá trình này đảm bảo rằng dòng kích thích DC được cung cấp liên tục và ổn định, giúp duy trì từ thông trong rotor.

Ổn định dòng kích thích:

• Bộ chỉnh lưu trong AVR GB110 sử dụng các diode hoặc thyristor để đảm bảo dòng DC không bị nhiễu hoặc dao động, từ đó duy trì điện áp đầu ra ổn định.

Bảo vệ hệ thống:

• Bộ chỉnh lưu được tích hợp với các linh kiện bảo vệ như cầu chì nhanh 10A, giúp ngăn chặn hiện tượng quá dòng hoặc chập mạch, bảo vệ cả AVR và máy phát.

Hỗ trợ phản ứng nhanh:

• Khi tải thay đổi, bộ chỉnh lưu phối hợp với mạch điều khiển để điều chỉnh dòng kích thích tức thời, đảm bảo điện áp đầu ra không bị dao động quá mức.

3.3. Tầm Quan Trọng của Bộ Chỉnh Lưu

• Độ tin cậy: Bộ chỉnh lưu chất lượng cao giúp AVR GB110 hoạt động ổn định trong thời gian dài, giảm nguy cơ hư hỏng do dao động điện áp.
• Hiệu suất: Bằng cách cung cấp dòng DC ổn định, bộ chỉnh lưu tối ưu hóa hiệu suất của máy phát, đặc biệt trong các ứng dụng công nghiệp yêu cầu tải nặng.
• An toàn: Bộ chỉnh lưu giúp ngăn chặn hiện tượng quá áp hoặc mất cảm biến, bảo vệ thiết bị tải khỏi hư hỏng.

4. Mạch Điều Chỉnh Điện Áp AVR GB110 Phát Hiện và Điều Chỉnh Điện Áp Ra Sao Khi Tải Thay Đổi?

4.1. Tải Thay Đổi Là Gì?

Tải thay đổi xảy ra khi công suất yêu cầu từ các thiết bị tải (như động cơ, máy móc, hoặc thiết bị chiếu sáng) tăng hoặc giảm đột ngột. Điều này có thể gây ra sự sụt áp hoặc quá áp, ảnh hưởng đến hiệu suất của máy phát và thiết bị tải.

4.2. Cách AVR GB110 Phát Hiện Tải Thay Đổi

AVR GB110 được thiết kế với hệ thống cảm biến và mạch điều khiển nhạy, cho phép phát hiện các biến động tải một cách nhanh chóng:

• Cảm biến điện áp: Liên tục đo điện áp đầu ra của máy phát và so sánh với điện áp tham chiếu.
• Phản hồi tức thời: Khi tải tăng (ví dụ, thêm thiết bị mới), điện áp đầu ra có xu hướng giảm. Ngược lại, khi tải giảm (ví dụ, ngắt thiết bị), điện áp đầu ra tăng lên. AVR GB110 phát hiện những thay đổi này trong vòng vài mili giây.
• Phân tích sai số: Mạch điều khiển tính toán sai số giữa điện áp đo được và điện áp tham chiếu, từ đó xác định mức độ điều chỉnh cần thiết.

4.3. Cách AVR GB110 Điều Chỉnh Điện Áp

Khi tải thay đổi, AVR GB110 thực hiện các bước sau:

Tăng dòng kích thích khi tải tăng:

• Nếu điện áp đầu ra giảm do tải tăng, AVR tăng dòng điện kích thích (lên đến 20A) để tăng từ thông trong rotor, từ đó nâng điện áp đầu ra trở lại mức mong muốn.

Giảm dòng kích thích khi tải giảm:

• Nếu điện áp đầu ra tăng do tải giảm, AVR giảm dòng kích thích để hạ từ thông, đảm bảo điện áp không vượt quá giới hạn.

Ổn định nhanh chóng:

• Với thời gian phản ứng nhanh (thường dưới 10 mili giây), AVR GB110 đảm bảo điện áp đầu ra ổn định với sai số ±1% RMS, ngay cả khi tải thay đổi đột ngột.

Bảo vệ hệ thống:

• AVR GB110 sử dụng các tính năng bảo vệ như chống quá tải và mất cảm biến để ngăn chặn hư hỏng khi tải thay đổi quá mức.

4.4. Ứng Dụng Thực Tế

Khả năng phát hiện và điều chỉnh tải thay đổi của AVR GB110 đặc biệt hữu ích trong các môi trường như:

• Nhà máy sản xuất với các máy móc khởi động/tắt thường xuyên.
• Hệ thống điện dự phòng trong bệnh viện hoặc trung tâm dữ liệu.
• Công trường xây dựng với các thiết bị tải nặng.

5. Khi Điện Áp Ra Tăng, Mạch Điều Chỉnh Điện Áp AVR GB110 Phản Ứng Điều Chỉnh Như Thế Nào?

5.1. Hiện Tượng Điện Áp Ra Tăng

Điện áp đầu ra tăng thường xảy ra khi:

• Tải giảm đột ngột (ví dụ, ngắt một thiết bị lớn).
• Máy phát hoạt động ở trạng thái không tải.
• Có sự cố trong hệ thống, như hỏng cảm biến hoặc đấu dây sai.

5.2. Phản Ứng của AVR GB110

Khi phát hiện điện áp đầu ra tăng, AVR GB110 thực hiện các bước sau:

Phát hiện qua cảm biến:

• Bộ cảm biến điện áp của AVR GB110 nhận diện sự tăng điện áp vượt quá mức tham chiếu (thường là 400 VAC ± 10%).

Giảm dòng kích thích:

• Mạch điều khiển giảm dòng điện kích thích (20-100 VDC) vào cuộn dây rotor, làm giảm từ thông và hạ điện áp đầu ra.

Ổn định điện áp:

• Quá trình điều chỉnh diễn ra nhanh chóng (trong vài mili giây), đảm bảo điện áp trở lại mức ổn định với sai số ±1% RMS.

Bảo vệ thiết bị:

• Nếu điện áp tăng quá mức, AVR GB110 kích hoạt các tính năng bảo vệ như cầu chì nhanh 10A hoặc ngắt dòng kích thích để ngăn chặn hư hỏng.

5.3. Lợi Ích của Phản Ứng Nhanh

• Bảo vệ thiết bị tải: Ngăn chặn hiện tượng quá áp gây hỏng các thiết bị nhạy cảm.
• Tăng tuổi thọ máy phát: Giảm áp lực lên các bộ phận cơ khí và điện tử của máy phát.
• Đảm bảo an toàn: Tránh nguy cơ chập điện hoặc cháy nổ do điện áp tăng đột ngột.

6. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia - Đơn Vị Cung Cấp AVR GB110 Uy Tín

6.1. Giới Thiệu Về Võ Gia

Công ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối hàng đầu tại Việt Nam về máy phát điện và phụ tùng, bao gồm Mạch điều chỉnh điện áp AVR GB110. Với kinh nghiệm lâu năm và đội ngũ kỹ thuật viên chuyên nghiệp, Võ Gia cam kết:

• Cung cấp sản phẩm chính hãng từ thương hiệu ASPIRE.
• Hỗ trợ tư vấn kỹ thuật, lắp đặt, và bảo trì.
• Bảo hành 6 tháng, đảm bảo chất lượng và hiệu suất.

6.2. Lý Do Chọn Võ Gia

• Sản phẩm chất lượng: AVR GB110 được nhập khẩu trực tiếp, đầy đủ chứng nhận CO, CQ.
• Dịch vụ chuyên nghiệp: Hỗ trợ khách hàng từ khâu chọn sản phẩm đến vận hành thực tế.
• Giá cả cạnh tranh: Cam kết giá tốt nhất trên thị trường.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật viên sẵn sàng giải đáp và xử lý sự cố.
