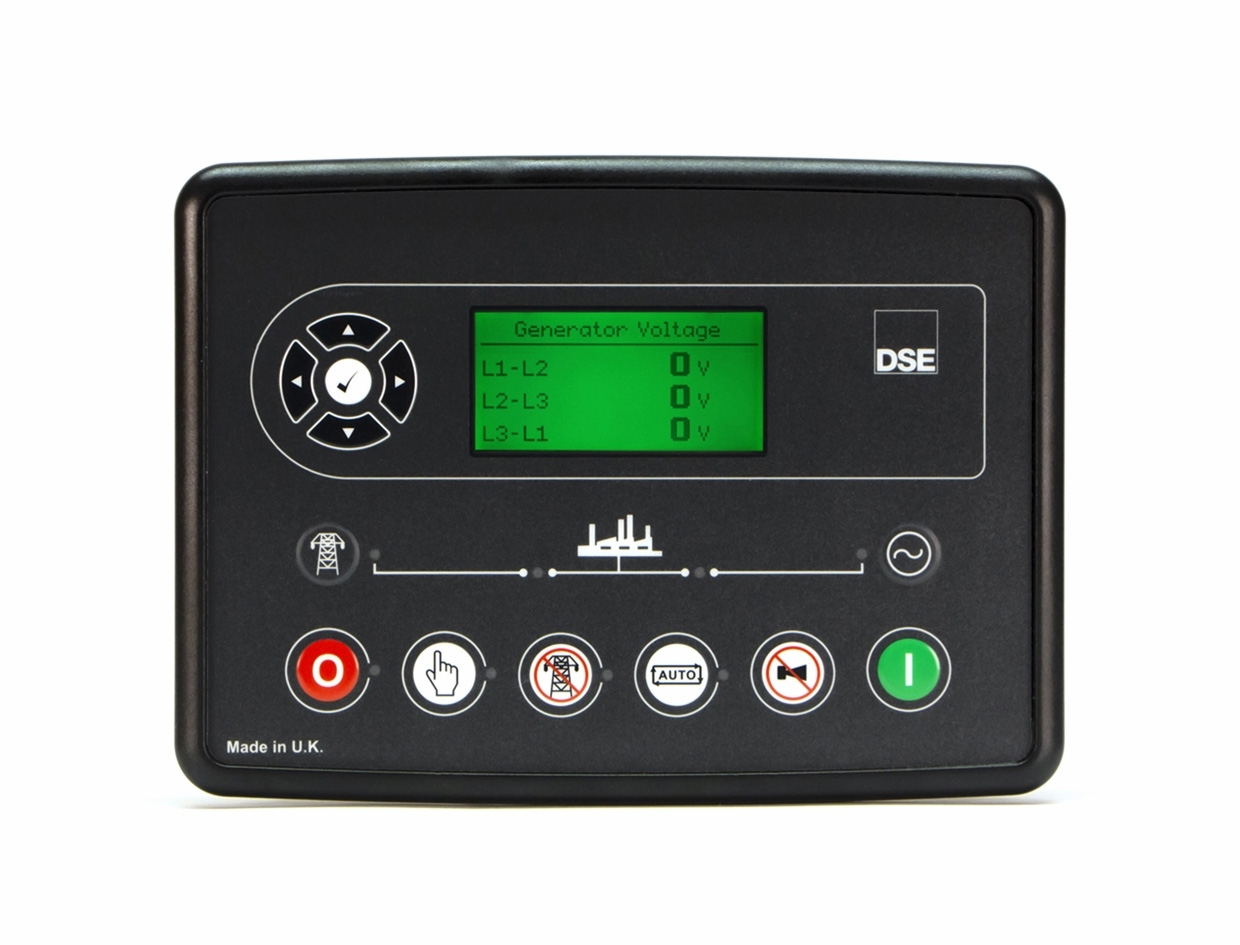

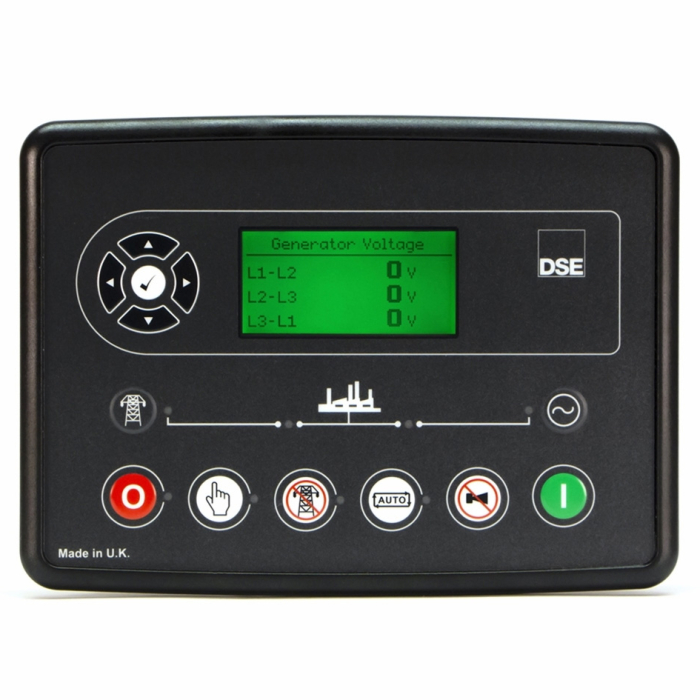

Bộ Điều Khiển Kiểm Soát Lỗi Deepsea DSE6120 MKIII

• Dòng điện điện tiêu thụ: 260 mA tại 12VDC, 150mA tại 24VDC.
• Kích hoạt báo sạc điện áp: 0 – 35 VDC.
• Dãy điện áp sensing máy phát và điện lưới: 15V-415V (L-N), 26V-719 (L-L).
• Dãy tần số hoạt động: 3.5 – 75 Hz.
• Điện áp cảm biến tốc độ: +/- 0.5 V đến 70 V.
• Dòng điện định mức ngõ ra chân khởi động/ dầu Solenoid: 15A.
• Dòng điện định mức ngõ ra chân: 2 A.
• Kích thước: 216x158x43 mm.
• Lỗ cắt màn hình táp lô: 184x137 mm.
• Trọng lương: 0.45 Kg.

Download file catalogue

Detail

Bộ điều khiển Deepsea DSE6120 MKIII là một trong những sản phẩm bán chạy nhất của hãng Deep Sea Electronics (Anh Quốc) tại thị trường Việt Nam. Với khả năng giám sát toàn diện, tự động chuyển nguồn ATS hoàn hảo và bảo vệ máy phát điện tối ưu, DSE6120 MKIII đã trở thành lựa chọn hàng đầu của các kỹ sư điện và chủ đầu tư khi cần một bộ điều khiển ổn định, bền bỉ trong môi trường khắc nghiệt. Bộ Điều Khiển Kiểm Soát Lỗi Deepsea DSE6120 MKIII

Võ Gia sẽ giúp bạn hiểu rõ từ A-Z về bộ điều khiển này: cấu tạo, tính năng nổi bật, cách đấu dây, lập trình, lỗi thường gặp và lý do vì sao hơn 5000 khách hàng của chúng tôi đã tin dùng DSE6120 MKIII trong suốt nhiều năm qua.

Giới thiệu chung về Deepsea DSE6120 MKIII

DSE6120 MKIII là phiên bản nâng cấp mới nhất (2023-2025) của dòng DSE6120 nổi tiếng. Sản phẩm thuộc phân khúc Auto Mains Failure (AMF) – nghĩa là tự động phát hiện mất điện lưới và khởi động máy phát điện dự phòng chỉ trong vòng 8-12 giây.

So với phiên bản MKII cũ, MKIII được cải tiến mạnh mẽ về phần cứng và phần mềm:

Vi xử lý 32-bit tốc độ cao hơn 40%
Màn hình LCD đồ họa 132x64 pixel, hiển thị tiếng Việt đầy đủ
Hỗ trợ giao tiếp USB, RS485, Modbus RTU/TCP
Bộ nhớ sự kiện lên đến 250 sự kiện
Chống nước, chống rung đạt chuẩn IP65 mặt trước

Thông số kỹ thuật chi tiết DSE6120 MKIII

Nguồn cấp	8 – 35V DC liên tục
Công suất tiêu thụ	<4W (standby), <10W (hoạt động)
Dải đo điện áp lưới & phát điện	15V – 415V AC (Ph-N), 26V – 719V AC (Ph-Ph)
Dải đo tần số	3.5Hz – 75Hz
Đo dòng điện	3 kênh CT, tỷ lệ 5A thứ cấp
Đầu vào analog	4 đầu vào linh hoạt (có thể cấu hình áp suất dầu, nhiệt độ nước, mức nhiên liệu, hoặc 4-20mA)
Đầu vào số	6 đầu vào (cấu hình được active high/low)
Rơ-le đầu ra	8 đầu ra (2A DC), trong đó 4 đầu ra cấu hình được
Nhiệt độ hoạt động	-30°C đến +70°C
Kích thước lắp tủ	216 x 158 x 42 mm (WxHxD)
Khối lượng	0.45kg

Những tính năng vượt trội khiến DSE6120 MKIII được ưa chuộng

Tự động chuyển nguồn AMF siêu nhanh
Khi mất điện lưới, DSE6120 MKIII sẽ tự động khởi động máy phát chỉ trong 8-12 giây (tùy thời gian cài đặt khởi động). Sau khi máy phát đạt điện áp và tần số ổn định, tủ ATS sẽ tự động đóng sang tải.

Bảo vệ toàn diện máy phát điện
Hơn 20 chế độ bảo vệ được tích hợp sẵn:

Quá tải, ngắn mạch, mất pha, ngược pha
Áp suất dầu thấp, nhiệt độ nước cao
Quá tốc, thấp tốc, quá tần số, thấp tần số
Mất kích từ, sạc máy phát lỗi
Mức nhiên liệu thấp, ắc quy yếu

Giao diện tiếng Việt dễ sử dụng
Màn hình LCD hiển thị đầy đủ thông số bằng tiếng Việt: “Mất điện lưới”, “Máy phát đang chạy”, “Điện áp lưới trở lại”, “Đang làm nguội”… giúp kỹ thuật viên vận hành dễ dàng hơn rất nhiều so với các bộ điều khiển chỉ có tiếng Anh.

Ghi lại lịch sử sự kiện chi tiết
Bộ nhớ 250 sự kiện giúp bạn biết chính xác máy phát đã chạy bao nhiêu giờ, lỗi gì, lúc nào xảy ra, rất hữu ích cho việc bảo trì bảo dưỡng định kỳ.

Hỗ trợ giám sát từ xa
Kết nối qua module DSE890/DSE891 (4G) hoặc DSE880 (Ethernet) để xem tình trạng máy phát trên điện thoại hoặc máy tính mọi lúc mọi nơi.

Cách đấu dây tủ điều khiển với DSE6120 MKIII

Đấu nối DSE6120 MKIII không quá phức tạp nếu bạn làm đúng sơ đồ chuẩn từ Deepsea. Dưới đây là hướng dẫn cơ bản:

Đầu vào nguồn DC: Kết nối ắc quy (thường 12V hoặc 24V) vào chân 1 (+), chân 2 (-)
Đo điện áp lưới: L1, L2, L3, N vào chân 14-17
Đo điện áp máy phát: L1, L2, L3, N vào chân 18-21
CT đo dòng: 3 biến dòng thứ cấp vào chân 22-27 (nhớ đấu đúng chiều K→L)
Cảm biến áp suất dầu, nhiệt độ nước: Thường dùng cảm biến VDO hoặc Datcon vào các chân configurable inputs
Rơ-le khởi động, dừng, đóng ATS: Đấu vào các đầu ra cấu hình được (chân 39-46)

Võ Gia luôn cung cấp kèm sơ đồ đấu dây chi tiết theo từng dòng máy phát (Cummins, Perkins, Doosan, Mitsubishi…) khi khách hàng mua bộ điều khiển này.

Hướng dẫn lập trình cơ bản DSE6120 MKIII

Sau khi đấu dây xong, bạn cần cài đặt một số thông số quan trọng:

Loại động cơ (Cummins, Perkins, Volvo…)
Thời gian khởi động (thường 8-10 giây)
Thời gian làm nguội sau khi có điện lưới (180-300 giây)
Điện áp và tần số định mức (230/400V – 50Hz)
Ngưỡng bảo vệ áp suất dầu, nhiệt độ nước
Cảnh báo mức nhiên liệu thấp

Chúng tôi tặng kèm file cấu hình đã cài đặt sẵn phù hợp với từng dòng máy phát điện phổ biến tại Việt Nam (Cummins C330, Perkins 1106A, Doosan P126TI…) giúp bạn chỉ cần nạp file là chạy ngay, tiết kiệm hàng giờ lập trình.

So sánh DSE6120 MKIII với các đối thủ cùng phân khúc

Tiêu chí	DSE6120 MKIII	ComAp MRF10	Smartgen HGM6120N
Hiển thị tiếng Việt	Có	Không	Có
Bộ nhớ sự kiện	250	100	100
Nhiệt độ hoạt động	-30°C ~ +70°C	-20°C ~ +60°C	-25°C ~ +70°C
Giám sát từ xa 4G	Có (DSEWebNet)	Có	Có
Độ bền thực tế tại VN	Rất cao (hơn 10 năm)	Trung bình	Trung bình khá
Giá thành (2025)	Khoảng 8.5 - 9.5 triệu	9 - 10 triệu	5.5 - 6.5 triệu

Kết luận: DSE6120 MKIII vẫn là lựa chọn đáng tiền nhất trong phân khúc dưới 10 triệu đồng.

Lỗi thường gặp và cách xử lý

Lỗi “Fail to Start”: Kiểm tra ắc quy, mô tơ đề, relay khởi động
Lỗi “Low Oil Pressure Shutdown”: Kiểm tra cảm biến áp suất dầu, bơm dầu, nhớt máy
Lỗi “Under Voltage”: Kiểm tra AVR, kích từ, dây đo điện áp
Màn hình không lên: Đo nguồn DC vào bộ điều khiển (phải ≥11.5V)

Võ Gia có đội ngũ kỹ thuật hỗ trợ 24/7 qua Zalo/hotline, xử lý lỗi từ xa trong vòng 5-10 phút.
