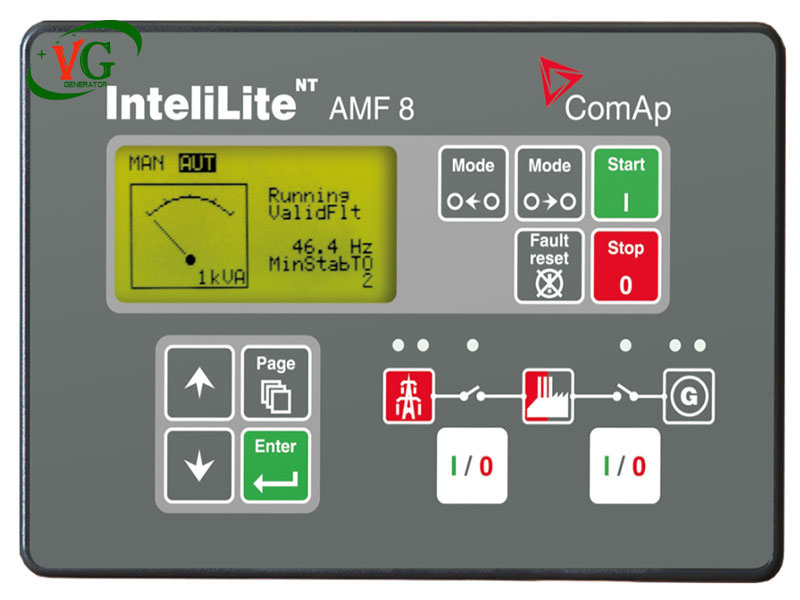

TÍNH NĂNG, ĐẶC ĐIỂM CỦA ComAp InteliLite NT AMF 8
Bộ điều khiển máy phát điện Auto Mains Failure (AMF)
Mã đặt hàng: IL-NT AMF8
Bộ điều khiển máy phát điện nhỏ gọn cho máy phát điện đơn hoạt động ở chế độ nguồn điện dự phòng. Đáp ứng tất cả các yêu cầu cho các ứng dụng lỗi nguồn điện tự động (AMF).
- Dễ dàng thiết lập
- Giám sát và bảo vệ máy phát điện rộng
- Nhật ký sự kiện và hiệu suất giờ chạy
- Nhiều ngôn ngữ (người dùng có thể thay đổi) trong bộ điều khiển, thậm chí nhiều ngôn ngữ hơn trong bộ cài đặt
- Khả năng mô-đun mở rộng plug-in
- SMS tự động khi báo động hoặc sự kiện & kiểm soát bộ gen qua SMS*
- Modbus hỗ trợ các ứng dụng nguồn điện chính (MRS)
- Điều khiển GCB và MCB tự động và thủ công
- Thiết bị đầu cuối kích thích sớm D+
- Đo RMS thực
- Đo điện 3 pha
- 3 đầu vào analog có thể cấu hình
- 4 đầu vào nhị phân
- 6 đầu ra nhị phân
- Cần có mô-đun trình cắm
THÔNG SỐ KỸ THUẬT IL-NT AMF8:
| Tham số | Giá trị |
|---|---|
| Nguồn cấp | 8-36VDC |
| Gián đoạn nguồn cung cấp điện | 100ms (từ tối thiểu 10V) |
| Công suất tiêu thụ | Xấp xỉ 100mA / 8V; 40mA / 36V |
| Công suất tiêu thụ đỉnh (LT) | Xấp xỉ 0,33A / 8V; 0,18A / 36V |
| Loại pin dự phòng | CR1225 |
| Tuổi thọ ước tính của pin dự phòng | 10 năm |
| Nhiệt độ hoạt động | -20˚C to +70˚C |
| Nhiệt độ hoạt động (LT version) | -40˚C to +70˚C |
| Độ ẩm hoạt động | 95% Không ngưng tụ (IEC/EN 60068-2-30) |
| Mức độ bảo vệ (phía trước bộ điều khiển) | IP65 |
| Rung động | 5-25Hz, ± 1.6mm; 25-100Hz, a = 4g |
| Sự chạm mạnh | Amax 500m/s² |
| Nhiệt độ bảo quản | -30˚C to +80˚C |
| Đầu vào đo lường | Điện áp máy phát điện 3 pha, Điện áp điện lưới 3 pha |
| Loại đo lường | RMS thực |
| Dải điện áp | 480V Ph-Ph (277V Ph-N) |
| Đo điện áp tối đa | 340V Ph-N |
| Độ chính xác điện áp | 2% từ điện áp định mức |
| Dải tần số | 30-70Hz, đo từ L3 |
| Độ chính xác tần số | 0.05Hz |
| Đầu vào đo lường dòng điện | Dòng máy phát điện 3 Ph-N |
| Loại đo lường | RMS thực |
| Phạm vi dòng điện | 5A |
| Dòng điện đo tối đa | 9A |
| Dòng điện tối đa cho phép | 10A liên tục, 50A/1s |
| Độ chính xác dòng điện | 2% từ dòng điện danh định |
| Số tín hiệu đầu vào | 4 đầu vào, không bị cô lập |
| Trở kháng đầu vào | 4.2kΩ |
| Cực chung | Cực dương, Vs = 8-36VDC |
| Dấu hiệu đóng / mở | 0-0.8V tiếp điểm đóng; 2-36V – Vs tiếp điểm mở |
| Số tín hiệu đầu ra | 6 đầu ra, không bị cô lập |
| Điện áp hoạt động | 8-36VDC |
| Dòng điện tối đa | 0,5A (2A mỗi nhóm) |
| Số tín hiệu đầu vào analog | 3 đầu vào, không bị cô lập |
| Phạm vi điện trở | 0-2500Ω |
| Độ phân giải | 10 bits, 4 digits |
| Độ chính xác | 2% từ giá trị đo được |
| Các loại cảm biến được hỗ trợ | Cảm biến nhớt VDO 10Bar, Nhiệt độ VDO 120˚C, Mức nhiên liệu VDO |
| D+ | Dòng kích từ 250mA, chỉ trong khi khởi động động cơ |
| Ngưỡng lỗi sạc | 80% nguồn cung ứng |
| Loại màn hình hiển thị | Đơn sắc tích hợp |
| Độ phân giải màn hình | 128 × 64px |
