bộ điều khiển Smartgen HGME62CAN là một thiết bị tiên tiến, được thiết kế dành riêng cho các hệ thống máy phát điện hiện đại, đặc biệt là những hệ thống sử dụng động cơ điện tử hỗ trợ giao thức CAN J1939. Với màn hình hiển thị thông minh, khả năng chống nhiễu điện từ, và các tính năng bảo vệ vượt trội, HGME62CAN đáp ứng nhu cầu của các ứng dụng công nghiệp và dân dụng.
Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea
Màn Hình Hiển Thị Của Bộ Điều Khiển Smartgen HGME62CAN Có Các Chức Năng Gì?

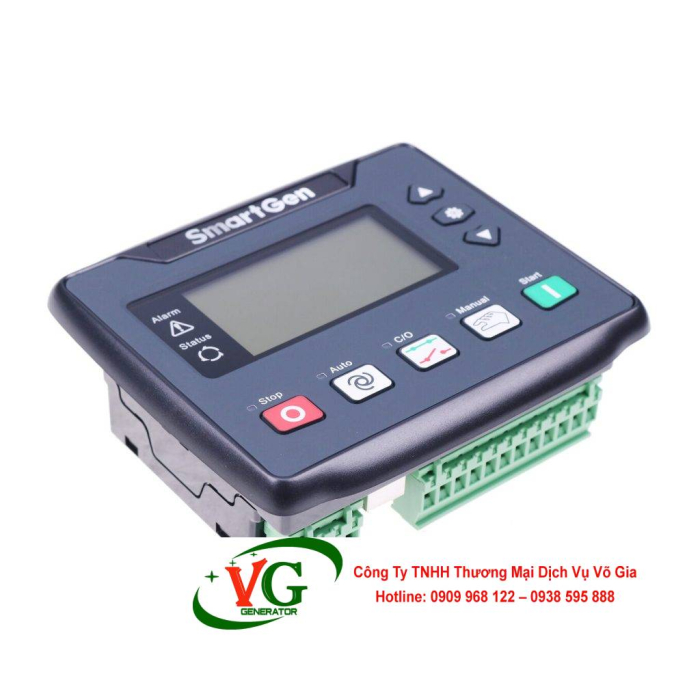

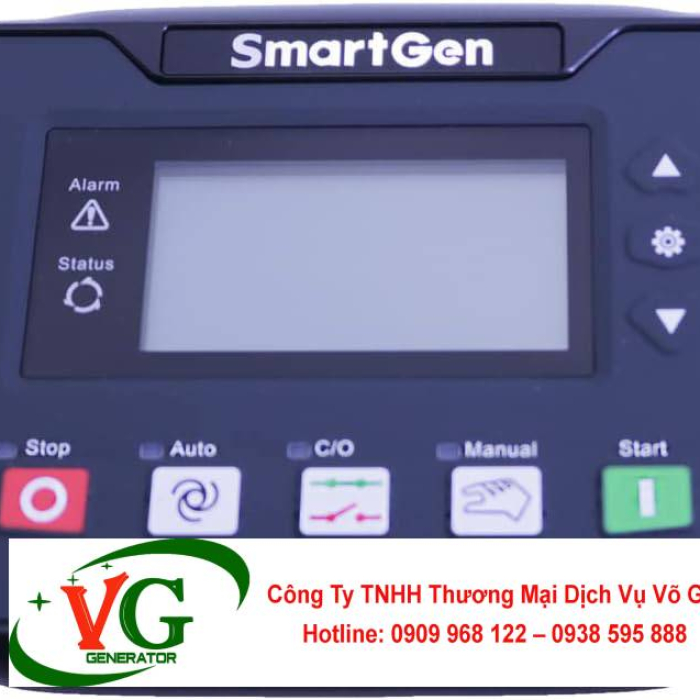

Màn hình hiển thị của Bộ điều khiển Smartgen HGME62CAN sử dụng công nghệ LCD đơn sắc (độ phân giải 132x64) với đèn nền, cung cấp giao diện trực quan và dễ sử dụng. Các chức năng chính của màn hình bao gồm:
Hiển Thị Thông Số Thời Gian Thực:
- Điện áp và tần số: Hiển thị điện áp từng pha (L1, L2, L3) và tần số (50/60Hz) của nguồn chính và máy phát.
- Dòng điện và công suất: Đo lường dòng điện qua CT (Current Transformer), công suất thực (kW), công suất biểu kiến (kVA), và hệ số công suất (cosφ).
- Thông số động cơ: Nhiệt độ nước, áp suất dầu, mức nhiên liệu, tốc độ vòng quay (RPM, qua CAN J1939), và điện áp ắc quy (8-35V DC).
- Thời gian vận hành: Tổng số giờ chạy, thời gian thực (RTC), và lịch sử sự kiện.
Hiển Thị Trạng Thái Vận Hành:
- Chế độ hoạt động: Tự động (Auto), Thủ công (Manual), hoặc Dừng (Stop).
- Trạng thái máy phát: Khởi động, chạy, làm mát, dừng, hoặc lỗi.
- Trạng thái ATS (Automatic Transfer Switch): Nguồn chính hoặc máy phát đang cấp tải.
Cảnh Báo Và Mã Lỗi:
- Hiển thị mã lỗi chi tiết (ví dụ: "Low Oil Pressure", "Over Voltage") kèm giá trị đo được tại thời điểm xảy ra.
- Lưu trữ và truy xuất nhật ký sự kiện (hàng trăm bản ghi) trực tiếp trên màn hình.
Cấu Hình Và Điều Khiển:
- Menu cấu hình cho phép cài đặt ngưỡng bảo vệ (điện áp, dòng điện, nhiệt độ), thời gian chuyển đổi AMF, và ngôn ngữ hiển thị (Tiếng Anh, Tiếng Trung, v.v.).
- Các phím silicon rubber trên panel cho phép thao tác nhanh: Start, Stop, Menu, Confirm.
Hỗ Trợ Đa Ngôn Ngữ:
- Màn hình hỗ trợ chuyển đổi ngôn ngữ trực tiếp, phù hợp với kỹ thuật viên ở nhiều quốc gia.
Tùy Chỉnh Giao Diện:
- Có thể tùy chỉnh logo khởi động hoặc thông báo hiển thị qua phần mềm Smartgen PC Suite (kết nối USB).
Ví dụ thực tế: Trong một nhà máy sản xuất, kỹ thuật viên sử dụng màn hình HGME62CAN để theo dõi điện áp 400V, tần số 50Hz, và nhiệt độ động cơ 85°C, đồng thời kiểm tra lịch sử lỗi để lên kế hoạch bảo trì.
Màn hình LCD của HGME62CAN không chỉ cung cấp thông tin chi tiết mà còn giúp giảm 30% thời gian kiểm tra so với các bộ điều khiển không có giao diện trực quan.
Bộ Điều Khiển Smartgen HGME62CAN Hoạt Động Dựa Trên Nguyên Lý Nào?
Bộ điều khiển Smartgen HGME62CAN hoạt động dựa trên nguyên lý vi xử lý 32-bit (microprocessor technique), tích hợp công nghệ số hóa và giao tiếp mạng để giám sát, điều khiển, và bảo vệ máy phát. Nguyên lý cốt lõi bao gồm:
Thu Thập Dữ Liệu:
- Qua 5 đầu vào analog (nhiệt độ, áp suất dầu, nhiên liệu) và 4 đầu vào số (công tắc khẩn cấp, remote start).
- Với phiên bản CAN J1939, HGME62CAN thu thập dữ liệu trực tiếp từ ECU động cơ (RPM, mã lỗi, nhiệt độ) qua CAN BUS, giảm số lượng cảm biến vật lý.
Xử Lý Thông Minh:
- Vi xử lý phân tích dữ liệu theo ngưỡng cài đặt (thresholds), như điện áp (15-360V), tần số (45-65Hz), hoặc nhiệt độ (>100°C).
- Sử dụng đồng hồ thời gian thực (RTC) để ghi thời gian sự kiện và lập lịch khởi động/bảo trì.
Điều Khiển Tự Động:
- Trong chế độ AMF, HGME62CAN phát hiện mất nguồn chính (điện áp <85% hoặc tần số bất thường), kích hoạt relay khởi động máy phát, chờ ổn định (10-30 giây), rồi đóng ATS để chuyển tải.
- Hỗ trợ điều khiển thủ công qua phím panel hoặc lệnh từ xa qua RS485/USB.
Bảo Vệ Và Cảnh Báo:
- Phát hiện sự cố như quá tải, quá nhiệt, hoặc áp suất dầu thấp, sau đó kích hoạt relay ngắt tải hoặc dừng máy.
- Gửi dữ liệu cảnh báo qua CAN BUS, RS485, hoặc hiển thị trên LCD.
Giao Tiếp Mạng:
- Hỗ trợ "four remote" (remote control, measure, communication, adjustment) qua Modbus RTU (RS485) và CAN J1939, cho phép tích hợp với SCADA hoặc BMS.
Nguyên lý này đảm bảo độ chính xác cao (±1% cho đo lường), phản hồi nhanh ( <1 giây cho cảnh báo), và khả năng tùy chỉnh linh hoạt, giúp HGME62CAN vượt trội so với các bộ điều khiển analog truyền thống.
Các Cảnh Báo Thường Gặp Trên Bộ Điều Khiển Smartgen HGME62CAN Là Gì?
Bộ điều khiển Smartgen HGME62CAN được trang bị hệ thống cảnh báo thông minh, hiển thị trên màn hình LCD và qua đèn LED/còi (nếu kết nối). Các cảnh báo thường gặp bao gồm:
Cảnh Báo Quá Nhiệt Động Cơ:
- Kích hoạt khi nhiệt độ nước hoặc động cơ vượt ngưỡng (ví dụ: >95°C).
- Mã lỗi: "High Engine Temp".
- Hành động: Cảnh báo hoặc dừng máy (tùy cấu hình).
Cảnh Báo Áp Suất Dầu Thấp:
- Phát hiện khi áp suất dầu <1 bar.
- Mã lỗi: "Low Oil Pressure".
- Thường dừng máy để tránh hư hỏng động cơ.
Cảnh Báo Quá Tải:
- Khi dòng điện hoặc công suất (kW) vượt ngưỡng cài đặt (ví dụ: >110% công suất định mức).
- Mã lỗi: "Over Current" hoặc "Over Power".
- Có thể ngắt tải qua ATS.
Cảnh Báo Điện Áp/Tần Số Bất Thường:
- Điện áp máy phát/nguồn chính ngoài phạm vi (15-360V) hoặc tần số <45Hz/>65Hz.
- Mã lỗi: "Over/Under Voltage", "Over/Under Frequency".
Cảnh Báo Mức Nhiên Liệu Thấp:
- Khi cảm biến báo mức nhiên liệu <10-20% (tùy cấu hình).
- Mã lỗi: "Low Fuel Level".
Lỗi Khởi Động/Không Khởi Động:
- Nếu máy không khởi động sau số lần thử cài đặt (thường 3 lần).
- Mã lỗi: "Fail to Start".
Lỗi CAN BUS (HGME62CAN):
- Mất kết nối với ECU động cơ hoặc mã lỗi từ J1939.
- Mã lỗi: "CAN Communication Failure".
Xử lý: Khi cảnh báo xuất hiện, kiểm tra mã lỗi trên LCD, xem nhật ký sự kiện, và kiểm tra cảm biến/dây kết nối. Dữ liệu có thể gửi qua RS485 đến trung tâm điều khiển để phân tích thêm.
Bộ Điều Khiển Smartgen HGME62CAN Có Phù Hợp Cho Công Trình Công Nghiệp Nặng Không?
Bộ điều khiển Smartgen HGME62CAN được thiết kế để đáp ứng các yêu cầu khắt khe, bao gồm cả công trình công nghiệp nặng như nhà máy thép, khai thác mỏ, cảng biển, hoặc xi măng. Các yếu tố chứng minh tính phù hợp bao gồm:
Độ Bền Vật Lý:
- Vỏ IP65 chống bụi/nước, chịu được môi trường khắc nghiệt (-25°C đến +70°C, độ ẩm 20-90%).
- Chống rung tốt, phù hợp với khu vực có máy móc lớn.
Khả Năng Giám Sát Và Bảo Vệ:
- Đo lường chính xác công suất (kW/Amp), điện áp, và thông số động cơ, phù hợp với máy phát công suất lớn (lên đến 500 kW).
- Bảo vệ quá nhiệt, quá tải, và áp suất dầu thấp, giảm nguy cơ hỏng hóc trong môi trường vận hành liên tục.
Giao Tiếp CAN J1939:
- Tích hợp trực tiếp với động cơ hiện đại (Cummins, Perkins, Volvo), phổ biến trong công nghiệp nặng.
- Giảm số lượng cảm biến vật lý, tiết kiệm chi phí bảo trì.
Hỗ Trợ AMF Và Tự Động Hóa:
- Chuyển đổi nguồn nhanh ( <10 giây) trong các ứng dụng yêu cầu nguồn điện liên tục như nhà máy sản xuất.
- Hỗ trợ giám sát từ xa qua Modbus RTU, lý tưởng cho hệ thống SCADA trong công trình lớn.
Khả Năng Tùy Chỉnh:
- Cài đặt ngưỡng bảo vệ linh hoạt, phù hợp với các tải công nghiệp biến động (như motor lớn, lò nung).
Hạn chế: HGME62CAN phù hợp cho máy phát đơn lẻ, không hỗ trợ song song (paralleling). Với công trình cần nhiều máy phát đồng bộ, nên chọn HGM7100 series.
Ví dụ: Trong một nhà máy xi măng, HGME62CAN điều khiển máy phát 300 kW, giám sát động cơ Perkins qua CAN BUS, và gửi dữ liệu đến phòng điều khiển qua RS485, đảm bảo hoạt động 24/7.
Bộ Điều Khiển Smartgen HGME62CAN Có Chức Năng Ngắt Nguồn Khi Có Sự Cố Không?
Có, Bộ điều khiển Smartgen HGME62CAN được trang bị chức năng ngắt nguồn khi phát hiện sự cố, đảm bảo an toàn cho máy phát và tải. Cơ chế này bao gồm:
Ngắt Tải Qua ATS:
- Khi phát hiện quá tải, quá nhiệt, hoặc điện áp/tần số bất thường, HGME62CAN kích hoạt relay để mở ATS, ngắt tải khỏi máy phát.
- Thời gian phản hồi: <1 giây.
Dừng Máy Khẩn Cấp:
- Trong các sự cố nghiêm trọng (như áp suất dầu <0.5 bar hoặc nhiệt độ >100°C), thiết bị kích hoạt relay dừng máy (fuel/crank relay).
- Có thể cấu hình để dừng ngay hoặc sau thời gian làm mát (cooling delay).
Cài Đặt Tùy Chỉnh:
- Người dùng có thể đặt ngưỡng ngắt nguồn (ví dụ: dòng >120% định mức) qua menu LCD hoặc phần mềm.
- Hỗ trợ các hành động: "Trip Shutdown" (ngắt tải), "Alarm Shutdown" (dừng máy).
Ghi Lại Sự Kiện:
- Mọi lần ngắt nguồn được lưu vào nhật ký với thời gian và nguyên nhân (ví dụ: "Over Current at 2025-09-22 09:00").
Ứng dụng: Trong bệnh viện, HGME62CAN ngắt tải khi phát hiện quá tải 150% trên máy phát 200 kW, bảo vệ hệ thống điện và thiết bị y tế.
Bộ Điều Khiển Smartgen HGME62CAN Có Chống Nhiễu Điện Từ Không?
Có, Smartgen HGME62CAN được thiết kế với khả năng chống nhiễu điện từ (EMC), phù hợp với các môi trường có nhiều thiết bị điện công suất lớn. Các đặc điểm chống nhiễu bao gồm:
Tuân Thủ Tiêu Chuẩn EMC:
- Đạt chuẩn EN 55022/55024, đảm bảo giảm nhiễu phát ra và chịu được nhiễu từ thiết bị khác.
- Thử nghiệm trong môi trường công nghiệp với nhiễu RF và xung điện áp.
Thiết Kế Phần Cứng:
- Vỏ kim loại và cách điện tốt, giảm nhiễu từ từ trường của động cơ hoặc biến tần.
- Đầu vào/đầu ra được bảo vệ chống sốc điện và nhiễu tĩnh điện (ESD).
Giao Tiếp Ổn Định:
- CAN BUS và RS485 sử dụng cáp bọc chống nhiễu, duy trì tín hiệu ổn định trong khoảng cách 1200m (RS485).
- Bộ lọc tín hiệu tích hợp trong vi xử lý, giảm lỗi truyền thông.
Ứng Dụng Thực Tế:
- Trong nhà máy thép với nhiều motor và biến tần, HGME62CAN duy trì hoạt động ổn định, không bị mất tín hiệu CAN hoặc RS485.
Khuyến nghị: Sử dụng cáp bọc chống nhiễu và nối đất đúng cách để tối ưu hiệu quả chống nhiễu.
Bộ Điều Khiển Smartgen HGME62CAN Có Tính Năng Khóa Mật Khẩu Không?
Có, Smartgen HGME62CAN hỗ trợ tính năng khóa mật khẩu để bảo vệ cấu hình và ngăn truy cập trái phép. Chi tiết:
Khóa Menu Cấu Hình:
- Người dùng có thể đặt mật khẩu 4-6 chữ số để khóa menu "Parameters Set" trên LCD.
- Mật khẩu được nhập qua phím silicon rubber.
Quy Trình Cài Đặt:
- Vào menu "Password Setting" > "Enable Password".
- Nhập mật khẩu mới, xác nhận, và lưu.
- Khi bật lại, menu cấu hình yêu cầu mật khẩu trước khi chỉnh sửa.
Khóa Qua Phần Mềm:
- Sử dụng Smartgen PC Suite qua USB để đặt mật khẩu hoặc khóa giao tiếp RS485.
Lợi Ích:
- Ngăn chặn thay đổi ngưỡng bảo vệ hoặc chế độ vận hành bởi người không có thẩm quyền.
- Phù hợp với các công trình cần bảo mật cao (như trung tâm dữ liệu).
Lưu ý: Nếu quên mật khẩu, liên hệ Smartgen hoặc Võ Gia để reset (cần xác minh quyền sở hữu).
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia Cung Cấp Sản Phẩm Giá Tốt, Chính Hãng
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối uy tín các sản phẩm Smartgen tại Việt Nam, bao gồm Bộ điều khiển Smartgen HGME62CAN. Với cam kết chất lượng, Võ Gia mang đến:
- Sản Phẩm Chính Hãng: HGME62CAN đi kèm CO/CQ, bảo hành 12-24 tháng.
- Giá Cạnh Tranh: Tiết kiệm 10-20% so với thị trường, hỗ trợ giá sỉ.
- Hỗ Trợ Kỹ Thuật: Tư vấn, lắp đặt, bảo trì bởi đội ngũ chuyên gia.
- Dịch Vụ Nhanh: Giao hàng toàn quốc, hỗ trợ 24/7.
Liên hệ Võ Gia qua website hoặc hotline để nhận báo giá và tư vấn chi tiết.
Bộ điều khiển Smartgen HGME62CAN là giải pháp lý tưởng cho máy phát điện hiện đại, với màn hình LCD đa chức năng, nguyên lý vi xử lý thông minh, cảnh báo chi tiết, và khả năng chống nhiễu. Phù hợp cho công trình công nghiệp nặng, thiết bị đảm bảo an toàn qua ngắt nguồn tự động và bảo mật bằng mật khẩu. Chọn Công ty TNHH Thương Mại Dịch Vụ Võ Gia để sở hữu sản phẩm chính hãng với giá tốt nhất!
