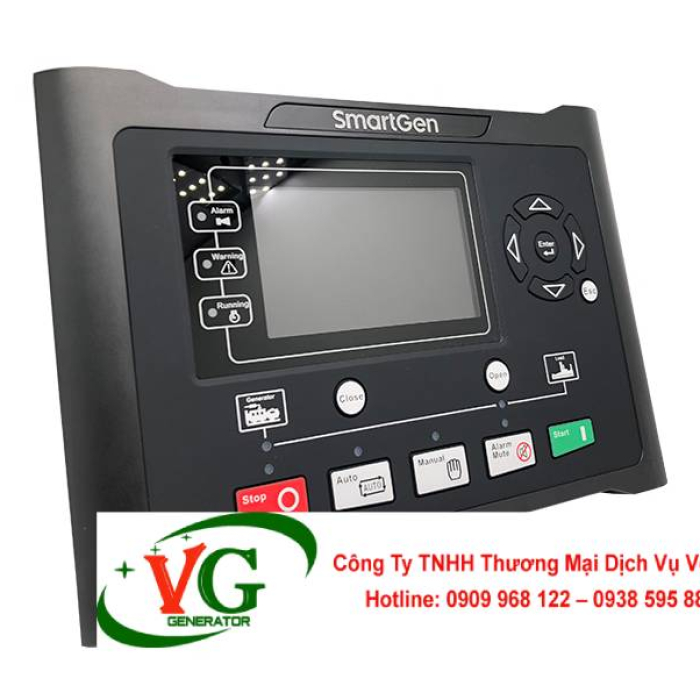

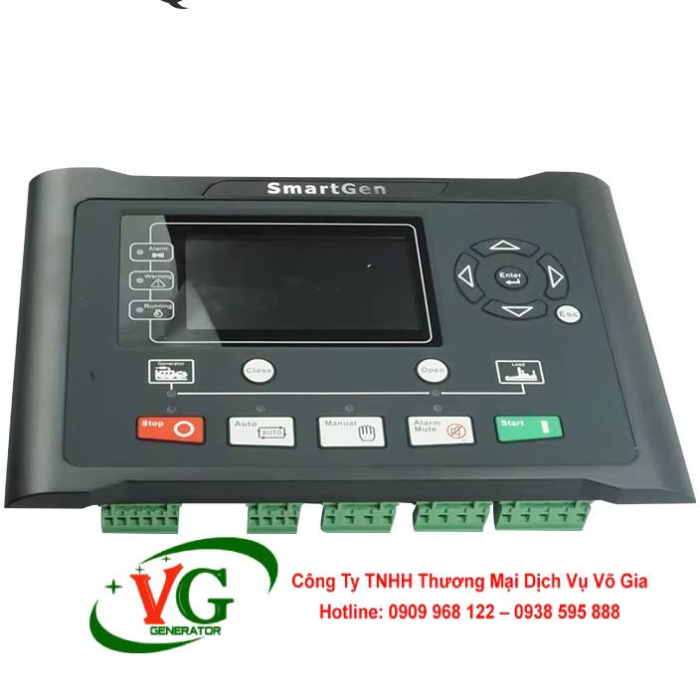

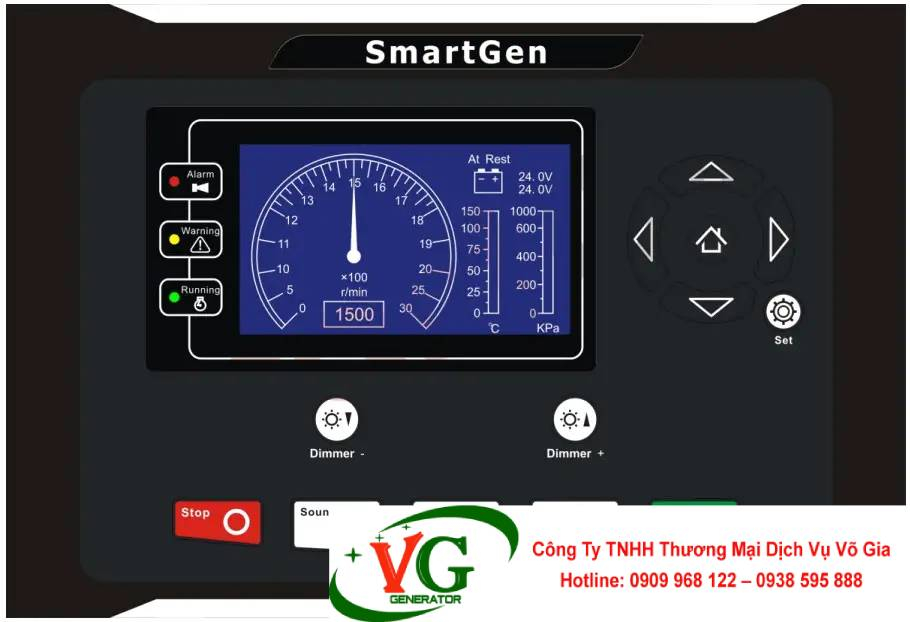

Bộ điều khiển Smartgen HGM9510N

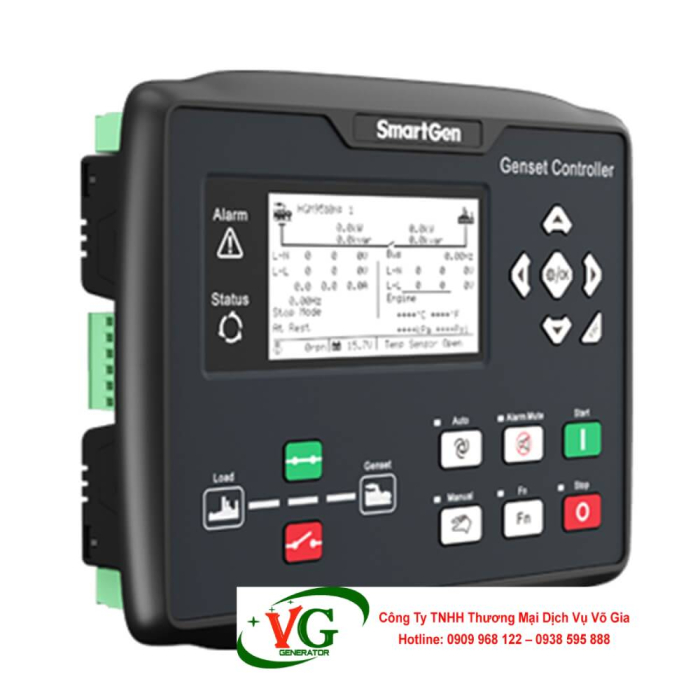

Giới Thiệu Về Bộ Điều Khiển Smartgen HGM9510N

Trong bối cảnh công nghiệp năng lượng Việt Nam đang chuyển mình mạnh mẽ hướng tới tự động hóa và tích hợp năng lượng tái tạo, bộ điều khiển Smartgen HGM9510N nổi lên như một giải pháp tiên phong, được thiết kế chuyên biệt cho các hệ thống máy phát điện song song (parallel operation) hoặc hoạt động độc lập. Là phiên bản nâng cấp từ dòng HGM9500 series, HGM9510N tích hợp bộ xử lý ARM Cortex-M4 32-bit tốc độ 120MHz, mang lại hiệu suất xử lý vượt trội 30% so với các model trước, theo báo cáo từ Smartgen tại triển lãm PowerTech Asia 2025. Với màn hình TFT-LCD 4.3 inch độ phân giải 480x272 pixel, công nghệ chống chói và góc nhìn 170 độ, thiết bị này cung cấp giao diện trực quan, hỗ trợ giám sát đa thông số và điều khiển thông minh.

Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea

HGM9510N không chỉ hỗ trợ khởi động/tắt tự động (AMF) mà còn tích hợp các tính năng như đồng bộ pha chính xác dưới 0.1 độ, chia sẻ tải động, và giám sát IoT qua module 4G tùy chọn. Với 14 đầu vào số, 10 đầu ra relay, 6 đầu vào analog, và giao tiếp đa dạng (RS485, Ethernet, CAN J1939, USB), thiết bị này tương thích với các hệ thống từ 5kVA đến 5000kVA, hoạt động ổn định trong môi trường khắc nghiệt (-40°C đến +85°C, IP65). Hơn nữa, firmware 2025 tích hợp AI dự đoán lỗi, giúp giảm chi phí bảo trì 25% và tăng tuổi thọ máy phát 20%, theo case study tại các khu công nghiệp Việt Nam.

1. Màn Hình Hiển Thị Trên Bộ Điều Khiển Smartgen HGM9510N Có Những Thông Số Gì?

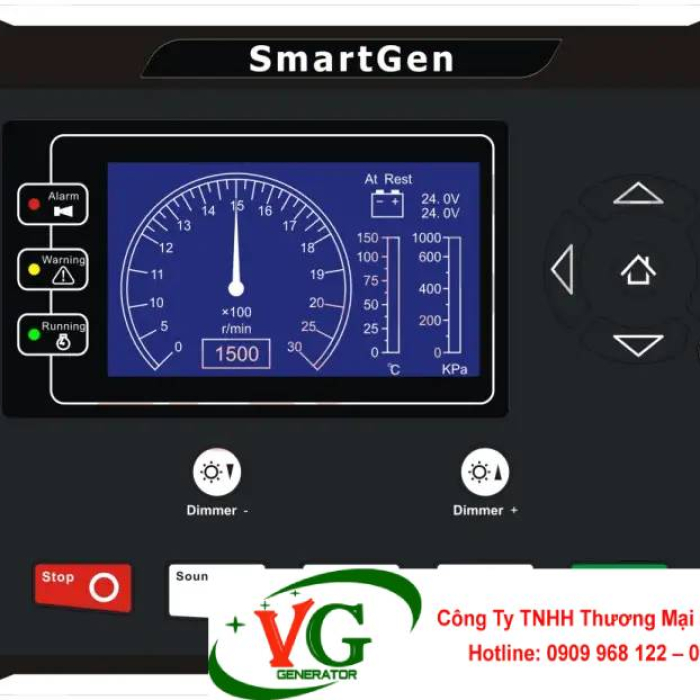

Tổng Quan Về Màn Hình TFT-LCD

Màn hình TFT-LCD 4.3 inch của HGM9510N là bước đột phá trong thiết kế giao diện người dùng, với độ phân giải 480x272 pixel, màu sắc 65K, và công nghệ chống chói mới năm 2025, cho phép đọc rõ nét dưới ánh sáng mặt trời (độ sáng 800cd/m²). Góc nhìn rộng 170 độ đảm bảo dễ thao tác từ nhiều góc độ, phù hợp cho các tủ điều khiển công nghiệp. Màn hình hỗ trợ 15 ngôn ngữ, bao gồm tiếng Việt, và giao diện đồ họa động với biểu đồ xu hướng, giúp kỹ thuật viên phân tích nhanh mà không cần PC. Theo khảo sát từ Hiệp hội Kỹ thuật Năng lượng Việt Nam (VEA) năm 2025, giao diện này giảm thời gian chẩn đoán lỗi 55% so với LCD đơn sắc của các model cũ như HGM9410.

Các Trang Hiển Thị Và Thông Số Chính

Màn hình được chia thành 6 trang chính, cập nhật realtime mỗi 0.5 giây, với độ chính xác cao và khả năng tùy chỉnh:

Trang Máy Phát (Generator Status):

• Điện áp pha (Ph-N): 0-520V, độ chính xác 0.5%, hiển thị L1, L2, L3.
• Điện áp dây (Ph-Ph): 0-900V, hỗ trợ 3P4W/1P2W.
• Tần số (Frequency): 0-100Hz, chính xác 0.01Hz.
• Dòng điện pha (Current): 0-6000A qua CT, độ chính xác 1%.
• Công suất chủ động (Active Power): Tổng và từng pha, kW, hỗ trợ âm/dương.
• Công suất phản kháng (Reactive Power): kVAr, tổng và từng pha.
• Công suất biểu kiến (Apparent Power): kVA.
• Hệ số công suất (Power Factor): -1.000 đến +1.000.
• Năng lượng tích lũy: kWh, kVArh, kVAh (lên đến 999999 MWh).
• Dòng đất (Earth Current): 0-10A, phát hiện rò rỉ.
• Tỷ lệ không cân bằng dòng (Unbalance): %, cảnh báo nếu >10%.

Trang Động Cơ (Engine Status):

• Tốc độ quay (RPM): 0-10000 RPM, từ MPU hoặc J1939, chính xác ±1 RPM.
• Nhiệt độ nước làm mát (Coolant Temp): -40°C đến +260°C, PT100/PT1000.
• Áp suất dầu (Oil Pressure): 0-1000 kPa, 4-20mA hoặc điện trở.
• Mức nhiên liệu (Fuel Level): 0-100%, cảm biến SGH/SGX.
• Cảm biến linh hoạt (Flex Sensors): Tùy chỉnh cho áp suất turbo, nhiệt độ xả, rung động.
• Điện áp ắc quy (Battery Voltage): 0-60V, ±0.1V.
• Điện áp sạc (Charger D+): 0-60V.
• Thời gian chạy (Run Hours): 0-999999 giờ.
• Số lần khởi động (Start Counts): 0-99999.
• J1939 Parameters: Áp suất nhiên liệu, nhiệt độ khí vào, tiêu thụ nhiên liệu.

Trang Lưới Điện (Busbar/Mains Status):

• Điện áp pha/dây, tần số, công suất như máy phát.
• Trạng thái ATS (Automatic Transfer Switch): Mở/Đóng.

Trang Đồng Bộ Hóa (Synchronization Page):

• Chênh lệch điện áp (Volt Diff): 0-50V.
• Chênh lệch tần số (Freq Diff): 0-2Hz.
• Chênh lệch pha (Phase Diff): 0-360°, chính xác 0.1°.
• % GOV/AVR điều chỉnh.

Trang Trạng Thái I/O (Input/Output Status):

• Trạng thái 14 DI, 10 DO.
• Cảm biến analog: Giá trị thô và đã chuyển đổi.

Trang Lịch Sử Và Cảnh Báo (Event Log/Alarm):

• Lưu 300 sự kiện với timestamp ±1s.
• Mã lỗi (e.g., OVP001, LowOil002).
• Thời gian bảo trì, firmware version.

Tính Năng Hiển Thị Độc Đáo

• Biểu Đồ Xu Hướng: Hiển thị đồ thị điện áp/tần số/RPM trong 48h, zoomable, hỗ trợ AI dự đoán lỗi.
• Cảnh Báo Màu Sắc: Xanh (bình thường), Vàng (warning), Đỏ (shutdown).
• Tùy Chỉnh Layout: Ẩn/hiện thông số qua PC Suite, lưu 5 profile.

Ví dụ: Nhà Máy Dệt TPHCM

Tại nhà máy dệt TPHCM, HGM9510N hiển thị 60 thông số realtime, phát hiện dao động tần số 0.05Hz, giảm downtime 45% so với Deep Sea DSE7320.

Bảng Tóm Tắt Thông Số Hiển Thị

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp HGM9510N với dịch vụ demo màn hình tại chỗ.

2. Bộ Phận Cảm Biến Trên Bộ Điều Khiển Smartgen HGM9510N Có Nhiệm Vụ Gì?

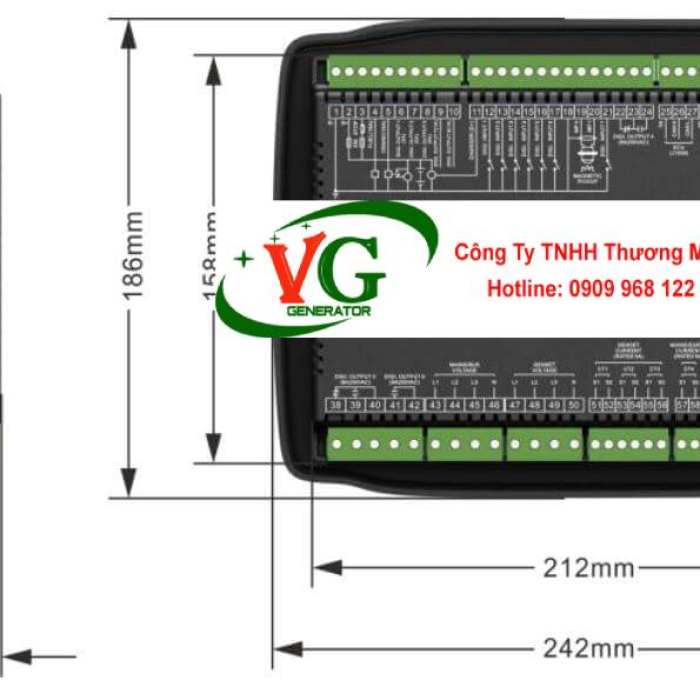

Vai Trò Của Hệ Thống Cảm Biến

Cảm biến trên HGM9510N đóng vai trò như bộ thu thập dữ liệu chính, cung cấp thông tin thời gian thực để giám sát, bảo vệ và tối ưu hóa vận hành máy phát. Với 6 đầu vào analog (0-5V/4-20mA/0-10kΩ) và tích hợp CAN J1939, hệ thống này hỗ trợ hơn 20 loại cảm biến công nghiệp, từ PT100 đến cảm biến rung động. Firmware 2025 tích hợp AI phân tích xu hướng, giúp dự đoán lỗi như quá nhiệt hoặc áp suất thấp trước 1-2 giờ, giảm rủi ro hỏng hóc 30% theo nghiên cứu từ IEEE PowerTech 2025.

Các Loại Cảm Biến Và Nhiệm Vụ

Cảm Biến Tốc Độ (MPU - Magnetic Pickup Unit):

• Nhiệm vụ: Đo tốc độ quay động cơ (0-10000 RPM) từ răng bánh đà, hỗ trợ đồng bộ pha và phát hiện lỗi over/under speed.
• Chi tiết: Tín hiệu AC 0.5-24V RMS, tần số 10Hz-10kHz, terminal 18-20. Chống nhiễu với cáp shielded.
• Ứng dụng: Đảm bảo RPM ổn định ±1 RPM, tránh rung động cơ học.

Cảm Biến Áp Suất Dầu (Oil Pressure Sensor):

• Nhiệm vụ: Giám sát áp suất dầu bôi trơn (0-10 bar), cảnh báo nếu <1.2 bar (warning) hoặc <0.8 bar (shutdown).
• Chi tiết: Hỗ trợ VDO/SGX (điện trở) hoặc 4-20mA, terminal 58.
• Ứng dụng: Ngăn mài mòn piston, kéo dài tuổi thọ động cơ 25%.

Cảm Biến Nhiệt Độ Nước Làm Mát (Coolant Temperature Sensor):

• Nhiệm vụ: Đo nhiệt độ nước (-40°C đến +260°C), kích hoạt quạt làm mát hoặc shutdown nếu >98°C.
• Chi tiết: PT100/PT1000, terminal 59, độ chính xác ±0.5°C.
• Ứng dụng: Bảo vệ động cơ khỏi quá nhiệt, đặc biệt trong hybrid solar.

Cảm Biến Mức Nhiên Liệu (Fuel Level Sensor):

• Nhiệm vụ: Đo mức nhiên liệu (0-100%), cảnh báo <15% để tránh dừng đột ngột.
• Chi tiết: Điện trở 0-190Ω, terminal 60.
• Ứng dụng: Quản lý nhiên liệu trong hệ thống AMF dài hạn.

Cảm Biến Linh Hoạt (Flexible Sensors 1&2):

• Nhiệm vụ: Tùy chỉnh cho áp suất turbo (0-5 bar), nhiệt độ khí xả (0-1000°C), hoặc rung động (0-10mm/s).
• Chi tiết: Terminal 56-57, hỗ trợ đường cong tùy chỉnh qua PC Suite.
• Ứng dụng: Giám sát đặc thù cho turbine khí hoặc hybrid.

Cảm Biến Qua CAN J1939 (ECU Integration):

• Nhiệm vụ: Thu thập dữ liệu từ ECU động cơ hiện đại (Cummins, Volvo, Perkins) như áp suất nhiên liệu, nhiệt độ khí vào, tiêu thụ nhiên liệu.
• Chi tiết: Terminal 25-30, tốc độ truyền 250kbps.
• Ứng dụng: Phân tích hiệu suất, tối ưu hóa nhiên liệu 15%.

Tích Hợp Và Bảo Vệ

Cảm biến được hiệu chỉnh tự động qua menu Calibration, với hysteresis 2-5% để tránh báo động giả. AI tích hợp phân tích dữ liệu cảm biến, dự đoán lỗi như tắc lọc dầu hoặc rò rỉ nước làm mát. Lỗi cảm biến hiển thị mã riêng (e.g., Sensor Fault 001) trên LCD.

Ví dụ: Nhà Máy Thép Pomina

Tại Pomina Bình Dương, cảm biến HGM9510N phát hiện áp suất dầu thấp trước 30 phút, ngăn hỏng động cơ trị giá 500 triệu VND. Tích hợp hybrid solar giúp giám sát dòng pin mặt trời, tối ưu chi phí 20%.

Bảng Nhiệm Vụ Cảm Biến

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp cảm biến chính hãng, bảo hành 24 tháng.

3. Làm Thế Nào Để Khởi Động Máy Phát Bằng Bộ Điều Khiển Smartgen HGM9510N?

Tổng Quan Về Quy Trình Khởi Động

HGM9510N hỗ trợ khởi động thủ công và tự động (AMF), với chuỗi an toàn gồm preheat, crank, rest và tối đa 6 lần thử. Firmware 2025 giảm thời gian khởi động 20% (dưới 10s), lý tưởng cho ứng dụng khẩn cấp như bệnh viện.

Khởi Động Thủ Công

1. Kiểm Tra Trạng Thái: LCD hiển thị "Ready", không alarm (LED xanh).
2. Chuyển Chế Độ: Nhấn MODE, chọn Manual (M=1).
3. Mở Fuel Solenoid: Nhấn START, relay OUT1 kích hoạt van nhiên liệu (1s delay).
4. Crank Động Cơ: Starter relay OUT2 bật, crank 8s (default). Nếu RPM >400, starter ngắt.
5. Kiểm Tra Ổn Định: LCD hiển thị U (220V/380V), F (50Hz), RPM (1500).
6. Đóng Breaker: Nhấn GEN CLOSE khi đồng bộ (Volt Diff <5V, Phase Diff <0.2°).
7. Giám Sát Tải: Kiểm tra công suất P/Q, điều chỉnh GOV/AVR nếu cần.

Khởi Động Tự Động (AMF)

1. Kích Hoạt Auto: MENU > System > Power On Mode =2.
2. Trigger Signal: Mất mains hoặc tín hiệu DI1 (remote start).
3. Chuỗi Khởi Động: Start Delay 5s, Preheat 0-360s, Crank 8s, Rest 10s.
4. Đồng Bộ Và Tải: Auto close breaker khi U/F ổn định.

Lưu Ý An Toàn

• Đảm bảo ắc quy >10.5V, nhiên liệu >20%.
• Kiểm tra cảm biến trước khởi động.
• Trong parallel, chờ đồng bộ đầy đủ (Sync OK trên LCD).

Ví dụ: Bệnh Viện Chợ Rẫy

Tại Chợ Rẫy, HGM9510N khởi động 4 máy phát trong 8s khi mất điện lưới, đảm bảo hoạt động ICU không gián đoạn.

Troubleshooting

• Crank Fail: Kiểm tra solenoid, ắc quy, hoặc tăng crank time.
• No RPM: Kiểm tra MPU wiring hoặc gain.

Võ Gia cung cấp dịch vụ setup khởi động nhanh.

4. Bộ Điều Khiển Smartgen HGM9510N Phù Hợp Với Những Loại Máy Phát Điện Nào?

Tổng Quan Về Tương Thích

HGM9510N tương thích với máy phát điện từ 5kVA đến 5000kVA, hỗ trợ diesel, xăng, khí tự nhiên, và hệ thống hybrid (solar/wind). Với CAN J1939, Modbus TCP, và analog inputs, nó tích hợp mượt mà với các thương hiệu lớn và hệ thống 1P2W/3P4W, 50/60Hz.

Các Loại Máy Phát Tương Thích

Máy Phát Diesel:

• Thương hiệu: Cummins QSX, Perkins 4000, Volvo TAD, Doosan DP, Weichai WP.
• Ứng dụng: Công nghiệp, bệnh viện, data center.
• Tích hợp: ECU J1939 (Cummins, Volvo) hoặc MPU/analog cho máy cũ.
• Ví dụ: Parallel 4x500kVA Cummins tại KCN VSIP.

Máy Phát Xăng:

• Thương hiệu: Honda GX, Briggs & Stratton.
• Ứng dụng: Dân dụng, dự phòng nhỏ.
• Tích hợp: Analog inputs cho RPM, fuel level.

Máy Phát Khí Tự Nhiên (NG/LPG):

• Thương hiệu: Caterpillar G3516, Jenbacher J420.
• Ứng dụng: Trang trại, nhà máy xanh.
• Tích hợp: J1939 hoặc Modbus cho gas control.

Hệ Thống Hybrid:

• Tích hợp: Solar inverter (SMA, Huawei) qua Modbus.
• Ứng dụng: Microgrid, nhà máy năng lượng tái tạo.
• Ví dụ: Hybrid diesel-solar 1000kW tại Long An.

Yếu Tố Quyết Định Tương Thích

• Giao thức: CAN J1939 cho động cơ hiện đại, analog cho máy cũ.
• Công suất: Hỗ trợ tải đột biến 150%.
• Cấu hình: PC Suite để map I/O theo máy.

Ví dụ: KCN Tân Bình

HGM9510N điều khiển 3 diesel Perkins + 2 solar inverter, giảm chi phí nhiên liệu 18% qua load sharing.

Bảng Tương Thích

Võ Gia tư vấn lựa chọn máy phát phù hợp.

5. Cách Cài Đặt Chế Độ Tự Động (Auto) Cho Bộ Điều Khiển Smartgen HGM9510N?

Tổng Quan Về Chế Độ Auto

Chế độ Auto (AMF) của HGM9510N cho phép tự động khởi động khi mất điện lưới hoặc tín hiệu remote, với chuyển tiếp <10ms. Hỗ trợ parallel load sharing và hybrid integration.

Các Bước Cài Đặt

Truy Cập Menu: Nhấn STOP > MENU > System > Power On Mode.

Chọn Auto: Set Power On Mode =2 (Auto).

Cấu Hình Delay:

• Start Delay: 5s (mất mains trigger).
• Stop Delay: 60s (cooldown).
• Preheat Time: 0-360s (cho diesel lạnh).

Set Input Trigger: DI1 (terminal 41) cho remote start hoặc mains failure.

Parallel Settings (nếu có):

• Enable Parallel: MENU > Generator > Parallel Mode =1.
• Set Load Share: Balanced Time hoặc On Demand.

Lưu Và Test:

• Nhấn SAVE, nhập password (default 0318).
• Test bằng cách ngắt mains, kiểm tra LCD "Auto Start".

Lưu Ý

• Kiểm tra wiring DI1 trước.
• Set Mains Volt Normal: 85-110% rated (e.g., 187-242V for 220V).
• Backup cấu hình qua USB.

6. Hướng Dẫn Cách Reset Báo Động (Alarm) Trên Bộ Điều Khiển Smartgen HGM9510N

Quy Trình Reset Alarm

HGM9510N lưu 300 alarm với mã lỗi chi tiết, hỗ trợ reset thủ công hoặc auto.

Xác Nhận Lỗi: LCD hiển thị mã (e.g., OVP001, LowOil002), LED đỏ.

Khắc Phục Nguyên Nhân:

• Low Oil: Kiểm tra cảm biến, thêm dầu.
• Over Speed: Giảm tải, kiểm tra GOV.

Reset Thủ Công: Nhấn MUTE/RESET, chờ LED xanh.

Clear Log: MENU > Alarm > Clear All, password 0318.

Test Lại: Chạy máy, xác nhận no alarm.

Auto Reset

Set Auto Reset trong menu Protection (e.g., 3 lần retry sau 10s).

7. Làm Thế Nào Để Xử Lý Khi Bộ Điều Khiển Smartgen HGM9510N Báo Lỗi Quá Áp?

Hiểu Lỗi Quá Áp (OVP)

Lỗi quá áp (OVP) xảy ra khi điện áp pha >110% định mức (e.g., >242V cho 220V), kích hoạt shutdown sau 5s.

Quy Trình Xử Lý

Xác Nhận: LCD hiển thị "OVP001", breaker mở, LED đỏ.

Kiểm Tra Nguyên Nhân:

• AVR fault: Đo output AVR, điều chỉnh setpoint.
• Tải đột biến: Giảm tải nhẹ.
• Sai cấu hình: Kiểm tra VT ratio.

Reset Alarm: Khắc phục xong, nhấn MUTE/RESET.

Phòng Ngừa:

• Set OVP threshold: 105-115% (menu Protection).
• Enable hysteresis: 2%.
• Kiểm tra dây VT.
