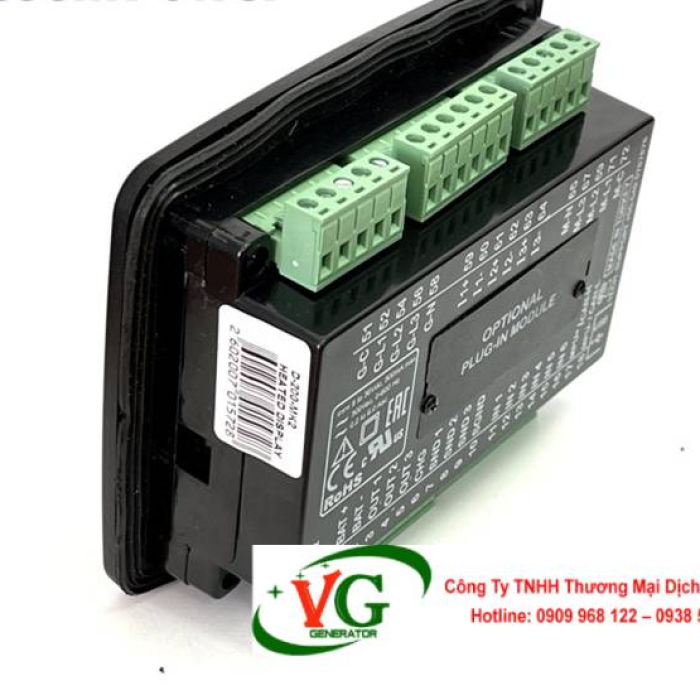

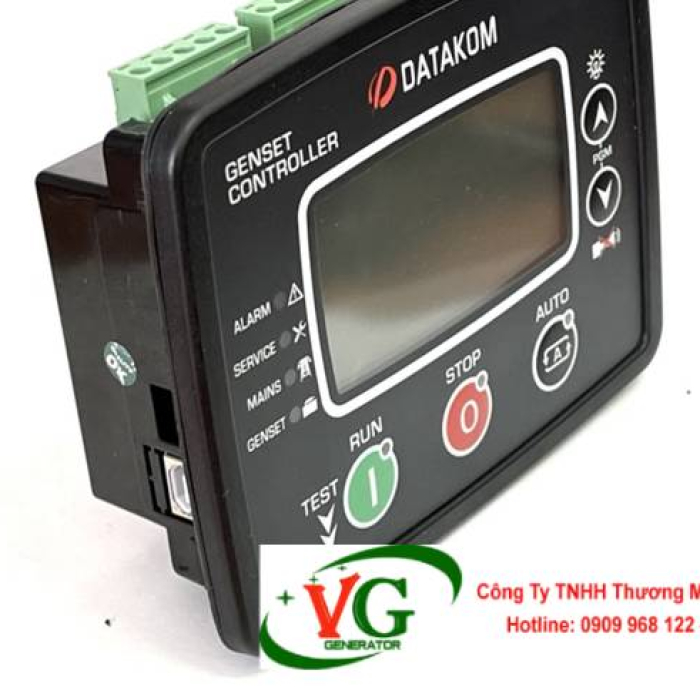

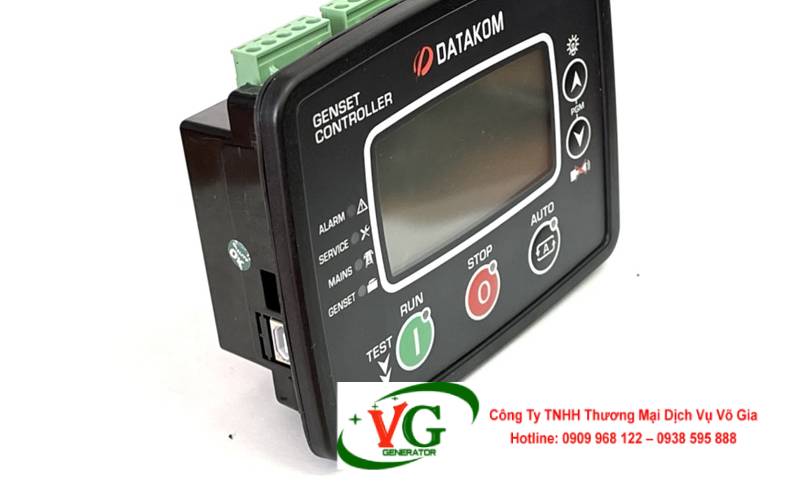

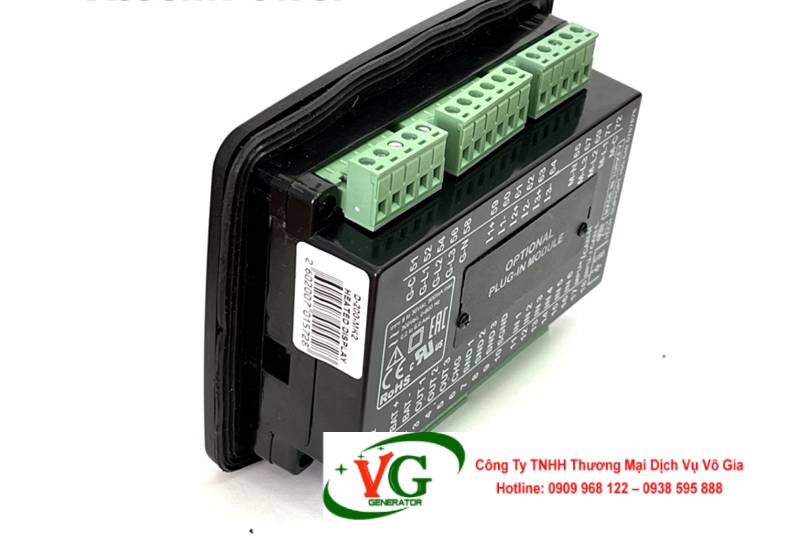

Bộ điều khiển Datakom D-700

Giới Thiệu Về Bộ Điều Khiển Datakom D-700

bộ điều khiển Datakom D-700 là một sản phẩm tiên tiến của Datakom, thương hiệu nổi tiếng đến từ Thổ Nhĩ Kỳ, được thiết kế để đáp ứng các yêu cầu khắt khe trong việc quản lý và vận hành hệ thống máy phát điện. Với các tính năng vượt trội như đồng bộ hóa, chia sẻ tải, truyền tải mềm, AMF (Automatic Mains Failure), ATS (Automatic Transfer Switch), khởi động từ xa và điều khiển động cơ, D-700 là lựa chọn lý tưởng cho các ứng dụng công nghiệp, thương mại, y tế và viễn thông. Thiết bị này nổi bật với tính năng tự động học tập, giao tiếp đa dạng qua RS-232, RS-485, CANBUS và modem GSM/PSTN, cùng khả năng tích hợp với các hệ thống quản lý tòa nhà (BMS).

Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea

Cách Đặt Mật Khẩu Bảo Vệ Thông Số Bộ Điều Khiển Datakom D-700

Bộ điều khiển Datakom D-700 được trang bị hệ thống bảo mật cấp 3 để ngăn chặn truy cập trái phép vào các thông số lập trình, đảm bảo an toàn và độ tin cậy trong vận hành. Việc đặt mật khẩu giúp bảo vệ các thông số cấu hình khỏi bị thay đổi bởi người không được ủy quyền.

Các Bước Đặt Mật Khẩu

Truy cập chế độ lập trình:

• Nhấn và giữ nút MENU trên bảng điều khiển trong 5 giây để vào chế độ lập trình. Màn hình LCD sẽ hiển thị "PRGM" ở dòng trên cùng, cho biết bạn đã vào chế độ cấu hình.
• Nếu đầu vào PROGRAM LOCK được kết nối với GROUND, bạn cần ngắt kết nối này để cho phép chỉnh sửa thông số.

Chọn tham số mật khẩu:

• Sử dụng các nút điều hướng (◄ và ►) để di chuyển đến tham số mật khẩu (thường nằm trong nhóm "Security Settings" hoặc "Program Parameters").
• Màn hình sẽ hiển thị thông số mật khẩu hiện tại (mặc định thường là "0000").

Nhập mật khẩu mới:

• Nhấn nút ENTER để bắt đầu chỉnh sửa. Sử dụng các nút điều hướng để nhập mật khẩu mới (4 chữ số).
• Nhấn ENTER lần nữa để lưu mật khẩu. Mật khẩu sẽ được lưu tự động vào bộ nhớ không mất dữ liệu.

Kích hoạt khóa chương trình:

• Để bảo vệ thông số, kết nối đầu vào PROGRAM LOCK với GROUND. Điều này ngăn chặn mọi thay đổi thông số trừ khi mật khẩu được nhập đúng.
• Nếu muốn thay đổi mật khẩu sau này, lặp lại các bước trên và nhập mật khẩu hiện tại để mở khóa.

Lưu Ý Khi Đặt Mật Khẩu

• Bảo mật mật khẩu: Lưu mật khẩu ở nơi an toàn, vì việc quên mật khẩu có thể yêu cầu reset thiết bị bởi kỹ thuật viên chuyên nghiệp.
• Sử dụng phần mềm: Bạn cũng có thể đặt mật khẩu thông qua phần mềm Rainbow Scada trên máy tính. Kết nối D-700 qua cổng RS-232 hoặc RS-485, vào menu "Security", và nhập mật khẩu mới.
• So sánh với các hãng khác: So với Deep Sea DSE7320 hoặc ComAp InteliGen, hệ thống mật khẩu cấp 3 của D-700 cung cấp mức bảo mật cao hơn, đặc biệt phù hợp với các ứng dụng yêu cầu bảo mật nghiêm ngặt.

Màn Hình Bộ Điều Khiển Datakom D-700 Hiển Thị Những Thông Số Gì?

Màn hình LCD 4 dòng, 20 ký tự của Datakom D-700 được thiết kế để cung cấp thông tin chi tiết về trạng thái vận hành của máy phát điện, lưới điện và các thông số liên quan. Dưới đây là các thông số chính được hiển thị:

1. Thông Số Điện

• Điện áp lưới: Hiển thị điện áp 3 pha của lưới điện (Pha-Trung tính hoặc Pha-Pha, 0-300 V-AC).
• Điện áp máy phát: Hiển thị điện áp 3 pha của máy phát điện.
• Tần số: Tần số của lưới điện và máy phát (0-100 Hz).
• Dòng điện: Đo dòng điện qua biến dòng (CT), hỗ trợ tính toán công suất (kW, kVA, kVAr).
• Công suất: Công suất thực (kW), công suất biểu kiến (kVA) và công suất phản kháng (kVAr).

2. Thông Số Động Cơ

• Tốc độ động cơ: Đo qua cảm biến MPU hoặc CANBUS, hiển thị tốc độ quay (RPM).
• Áp suất dầu: Hiển thị áp suất dầu bôi trơn (bar hoặc psi).
• Nhiệt độ nước làm mát: Đo nhiệt độ động cơ (độ C hoặc F).
• Mức nhiên liệu: Hiển thị phần trăm nhiên liệu trong bình.

3. Trạng Thái Hệ Thống

• Chế độ vận hành: Hiển thị chế độ hiện tại (Manual, Auto, Test, Off).
• Trạng thái lỗi: Các cảnh báo hoặc lỗi như quá nhiệt, áp suất dầu thấp, hoặc tần số không ổn định.
• Nhật ký sự kiện: Lưu trữ và hiển thị 100 lỗi gần nhất, kèm thời gian và thông số đo lường.

4. Thông Số Đồng Bộ Hóa và Chia Sẻ Tải

• Góc pha: Hiển thị góc pha giữa lưới và máy phát trong quá trình đồng bộ hóa.
• Tỷ lệ chia tải: Hiển thị mức tải được phân bổ khi nhiều máy phát hoạt động song song.
• Trạng thái truyền tải mềm: Hiển thị tiến trình chuyển đổi nguồn (soft transfer).

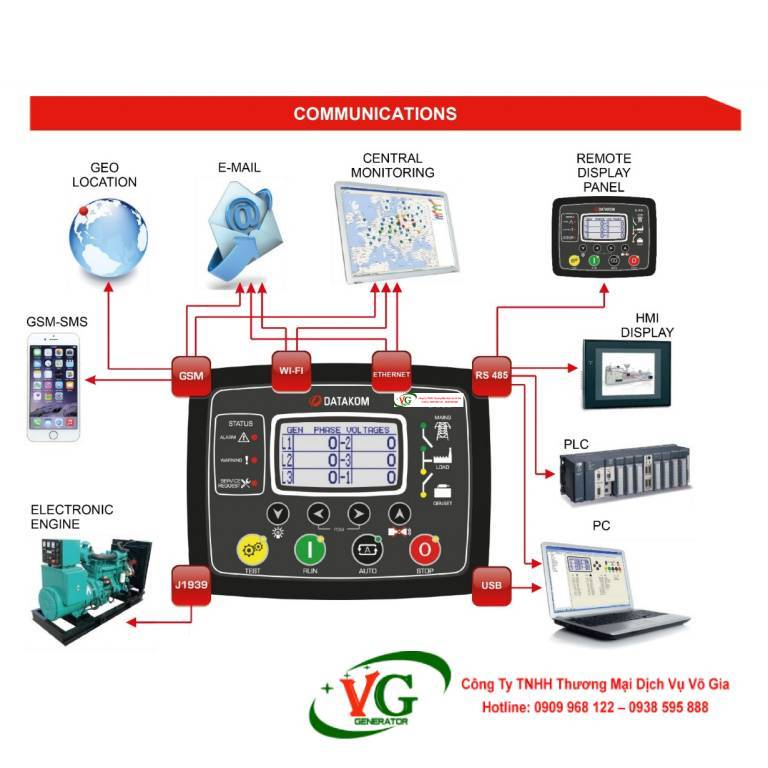

5. Thông Tin Giao Tiếp

• Trạng thái modem: Hiển thị kết nối GSM/PSTN hoặc địa chỉ IP khi sử dụng giám sát từ xa.
• Cảnh báo SMS/Email: Thông báo khi thiết bị gửi tin nhắn SMS hoặc email về sự cố.

So Sánh Với Các Hãng Khác

• So với Deep Sea DSE6020 MKII, màn hình của D-700 cung cấp thông tin chi tiết hơn về đồng bộ hóa và chia sẻ tải, phù hợp với các hệ thống phức tạp.
• ComAp InteliLite có màn hình tương tự, nhưng D-700 nổi bật với tính năng tự động học tập, giúp hiển thị thông số chính xác hơn mà không cần cấu hình phức tạp.

Lưu ý: Các thông số hiển thị có thể được tùy chỉnh thông qua phần mềm Rainbow Scada để đáp ứng nhu cầu cụ thể của người dùng.

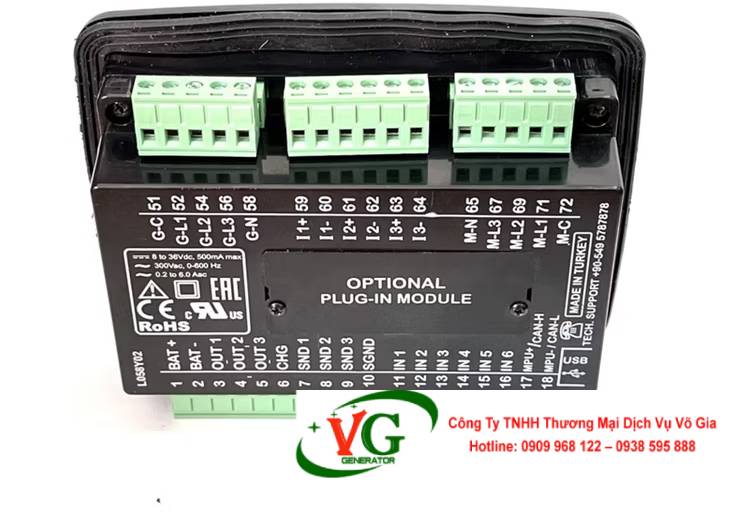

Có Bao Nhiêu Kênh Đầu Ra/Đầu Vào Trên Bộ Điều Khiển Datakom D-700?

Bộ điều khiển Datakom D-700 được trang bị số lượng kênh đầu ra và đầu vào đa dạng, hỗ trợ giám sát và điều khiển toàn diện. Dưới đây là chi tiết:

Đầu Vào

• Đầu vào số (Digital Inputs): 8 đầu vào số có thể cấu hình, kết nối nội bộ qua điện trở 47k ohm. Các đầu vào này hỗ trợ các tín hiệu ON/OFF từ cảm biến như áp suất dầu, mức nhiên liệu, hoặc tín hiệu khởi động từ xa.
• Đầu vào analog (Analog Inputs): 4 đầu vào analog (0-5000 ohm), hỗ trợ các cảm biến đo lường liên tục như nhiệt độ, áp suất hoặc mức nhiên liệu.
• Đầu vào CANBUS: Phiên bản CANBUS cho phép nhận dữ liệu từ các cảm biến tích hợp trên động cơ điện tử (ECU), giảm số lượng cảm biến vật lý cần thiết.
• Đầu vào MPU: Hỗ trợ cảm biến tốc độ từ máy phát điện (Magnetic Pick-Up).

Tổng số kênh đầu vào: 12 kênh (8 số + 4 analog), chưa tính dữ liệu CANBUS.

Đầu Ra

Đầu ra relay (Relay Outputs): 7 đầu ra relay có thể cấu hình, bao gồm:

• 4 đầu ra 10A @ 28 V-DC (dùng cho Fuel, Start, hoặc các lệnh điều khiển khác).
• 3 đầu ra 2A @ 28 V-DC (dùng cho các tín hiệu phụ).

Đầu ra mở rộng (Expandable Outputs): D-700 hỗ trợ mở rộng đầu ra thông qua các module bổ sung, phù hợp với các hệ thống phức tạp.

Tổng số kênh đầu ra: 7 kênh relay, có thể mở rộng thêm.

So Sánh Với Các Hãng Khác

• So với Deep Sea DSE6020 MKII (6 đầu vào số, 4 đầu vào analog, 6 đầu ra relay), D-700 có số đầu vào số cao hơn, phù hợp với các hệ thống cần giám sát nhiều cảm biến hơn.
• ComAp AMF25 có số lượng kênh tương tự, nhưng D-700 nổi bật với khả năng mở rộng đầu ra và tích hợp CANBUS không cần module bổ sung.

Lưu ý: Để tận dụng tối đa các kênh đầu ra/đầu vào, cần tham khảo sơ đồ đấu dây từ tài liệu hướng dẫn hoặc liên hệ Công ty TNHH Thương Mại Dịch Vụ Võ Gia.

Cách Kết Nối Bộ Điều Khiển Datakom D-700 Với Máy Phát Điện

Việc kết nối Datakom D-700 với máy phát điện đòi hỏi sự chính xác để đảm bảo thiết bị hoạt động ổn định và hiệu quả. Dưới đây là các bước cơ bản:

Bước 1: Chuẩn Bị

• Kiểm tra thiết bị: Đảm bảo D-700 và máy phát điện tương thích về điện áp, tần số và loại động cơ.
• Tài liệu hướng dẫn: Tải sơ đồ đấu dây từ website Datakom hoặc liên hệ Võ Gia.
• Dụng cụ: Chuẩn bị tua-vít cách điện, dây cáp chất lượng cao, và thiết bị đo lường (đồng hồ vạn năng).

Bước 2: Lắp Đặt Vật Lý

• Vị trí lắp đặt: Gắn D-700 vào panel điều khiển (kích thước cắt panel: 151 x 111 mm). Đảm bảo tiêu chuẩn IP65 (mặt trước) bằng cách sử dụng roan gasket.
• Môi trường: Đặt thiết bị ở nơi khô ráo, tránh ánh nắng trực tiếp và rung động mạnh.

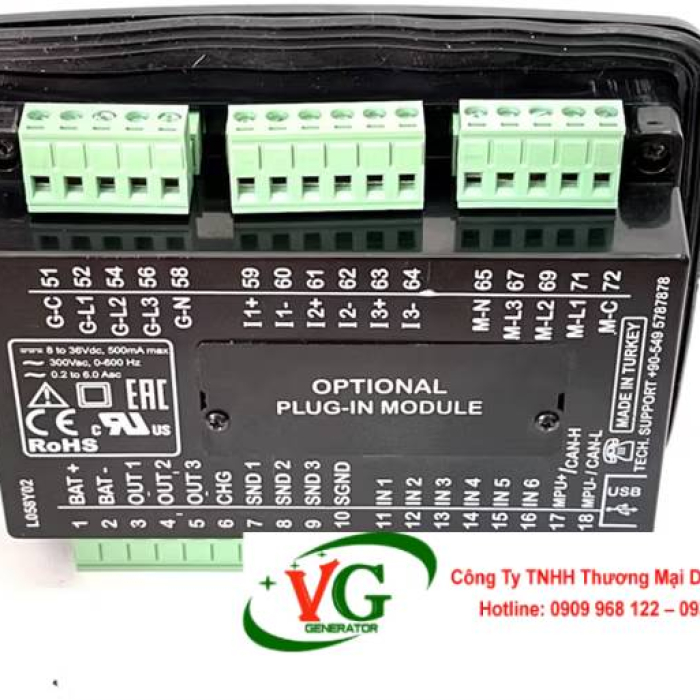

Bước 3: Kết Nối Dây

Nguồn DC: Kết nối D-700 với nguồn DC (9.0-33.0 V-DC) từ bình ắc quy của máy phát.

Cảm biến:

• Kết nối cảm biến áp suất dầu, nhiệt độ, và mức nhiên liệu với các đầu vào analog.
• Kết nối cảm biến tốc độ (MPU) với đầu vào MPU hoặc sử dụng CANBUS nếu động cơ hỗ trợ ECU.

Điện áp và dòng điện:

• Kết nối các dây đo điện áp (0-300 V-AC) từ lưới và máy phát.
• Kết nối biến dòng (CT) để đo dòng điện và công suất.

Đầu ra relay:

• Kết nối các relay (Fuel, Start) với hệ thống khởi động và nhiên liệu của động cơ.
• Kết nối các relay phụ với các thiết bị như còi báo động hoặc đèn tín hiệu.

Cổng giao tiếp:

• Kết nối RS-232/RS-485 hoặc modem GSM/PSTN để giám sát từ xa.
• Nếu sử dụng CANBUS, kết nối với ECU của động cơ.

Bước 4: Kiểm Tra Kết Nối

• Sử dụng đồng hồ vạn năng để kiểm tra các kết nối điện.
• Khởi động D-700 và kiểm tra màn hình LCD để đảm bảo các thông số hiển thị chính xác.

Bước 5: Cấu Hình Ban Đầu

• Vào menu lập trình (nhấn nút MENU trong 5 giây) để cấu hình các thông số như điện áp, tần số, và ngưỡng bảo vệ.
• Sử dụng phần mềm Rainbow Scada nếu cần cấu hình chi tiết hơn.

Lưu Ý

• An toàn điện: Ngắt nguồn điện trước khi kết nối để tránh nguy cơ chập điện.
• Sơ đồ đấu dây: Luôn tuân theo sơ đồ đấu dây từ tài liệu hướng dẫn để tránh lỗi kết nối.
• Hỗ trợ kỹ thuật: Nếu gặp khó khăn, liên hệ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ lắp đặt chuyên nghiệp.

Bộ Điều Khiển Datakom D-700 Hỗ Trợ Lập Trình Bằng Ngôn Ngữ Gì?

Bộ điều khiển Datakom D-700 không yêu cầu lập trình bằng ngôn ngữ lập trình cấp cao như C, Python hoặc Ladder Logic. Thay vào đó, nó sử dụng hệ thống cấu hình thông số để điều chỉnh hoạt động.

Ngôn Ngữ Lập Trình

• Cấu hình thông số: D-700 sử dụng các tham số có thể điều chỉnh trực tiếp trên bảng điều khiển hoặc qua phần mềm Rainbow Scada. Người dùng cấu hình các thông số như ngưỡng điện áp, tần số, thời gian chuyển đổi, và trình tự vận hành.
• Giao thức Modbus: Thiết bị hỗ trợ giao thức Modbus qua RS-232/RS-485, cho phép tích hợp với các hệ thống PLC hoặc SCADA. Trong trường hợp này, các kỹ sư có thể sử dụng ngôn ngữ lập trình PLC (như Ladder Logic) để giao tiếp với D-700, nhưng không bắt buộc.
• Tính năng tự động học tập: D-700 có khả năng tự động học các thông số của máy phát điện, giảm nhu cầu lập trình phức tạp.

So Sánh Với Các Hãng Khác

• So với Deep Sea DSE6020 MKII, D-700 đơn giản hơn trong việc cấu hình, nhờ tính năng tự động học tập.
• ComAp InteliGen yêu cầu cấu hình phức tạp hơn, trong khi D-700 cung cấp giao diện thân thiện, phù hợp với người dùng không chuyên.

Sử Dụng Phần Mềm

• Rainbow Scada: Phần mềm này cho phép cấu hình thông số, giám sát từ xa, và nâng cấp firmware. Người dùng không cần viết mã mà chỉ cần nhập các giá trị thông số.
• Không bắt buộc phần mềm: Có thể cấu hình trực tiếp trên bảng điều khiển, nhưng phần mềm giúp tiết kiệm thời gian và cung cấp giao diện trực quan hơn.

Các Bước Cơ Bản Để Cài Đặt Bộ Điều Khiển Datakom D-700

Cài đặt Datakom D-700 đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ các bước sau để đảm bảo thiết bị hoạt động ổn định:

Bước 1: Chuẩn Bị

• Kiểm tra thiết bị: Đảm bảo D-700 không bị hư hỏng vật lý và tương thích với máy phát điện.
• Tài liệu hướng dẫn: Tải tài liệu kỹ thuật từ website Datakom hoặc liên hệ Võ Gia.
• Công cụ: Chuẩn bị tua-vít, dây cáp, và thiết bị đo lường.

Bước 2: Lắp Đặt Vật Lý

• Cắt panel theo kích thước 151 x 111 mm, gắn D-700 bằng kẹp cố định và roan gasket để đạt IP65.
• Đặt thiết bị ở nơi khô ráo, tránh rung động và nhiệt độ cao.

Bước 3: Kết Nối Dây

• Kết nối nguồn DC, cảm biến (áp suất dầu, nhiệt độ, tốc độ), điện áp/dòng điện, và đầu ra relay theo sơ đồ đấu dây.
• Nếu sử dụng CANBUS, kết nối với ECU của động cơ.
• Kết nối RS-232/RS-485 hoặc modem nếu cần giám sát từ xa.

Bước 4: Cấu Hình Thông Số

Truy cập menu lập trình: Nhấn nút MENU trong 5 giây, màn hình hiển thị "PRGM".

Cấu hình thông số:

• Điện áp lưới/máy phát: Nhập phạm vi điện áp (ví dụ: 220/380V).
• Tần số: Cài đặt tần số mục tiêu (50 Hz hoặc 60 Hz).
• Ngưỡng bảo vệ: Cài đặt ngưỡng cho áp suất dầu, nhiệt độ, và tốc độ.

Chế độ vận hành: Chọn Manual, Auto, hoặc Test.

1. Lưu cấu hình: Các thông số được lưu tự động vào bộ nhớ không mất dữ liệu.

Bước 5: Kiểm Tra và Chạy Thử

• Khởi động máy phát, kiểm tra màn hình LCD để đảm bảo các thông số hiển thị chính xác.
• Kiểm tra các chức năng AMF, ATS, và đồng bộ hóa (nếu có).
• Nếu sử dụng phần mềm Rainbow Scada, kết nối với PC và kiểm tra dữ liệu từ xa.

Bước 6: Bảo Vệ Thông Số

• Đặt mật khẩu theo hướng dẫn ở phần trên để ngăn truy cập trái phép.
• Kết nối PROGRAM LOCK với GROUND để khóa thông số.

Lưu Ý

• Kiểm tra định kỳ: Kiểm tra kết nối và thông số sau 1-2 tuần sử dụng để đảm bảo ổn định.
• Hỗ trợ kỹ thuật: Liên hệ Võ Gia nếu gặp khó khăn trong quá trình cài đặt.
