Bộ điều khiển ATS Tự Động Hatec Controller HAC v2

bộ điều khiển ATS (Automatic Transfer Switch) Tự Động Hatec Controller HAC v2 là một thiết bị tiên tiến, đóng vai trò quan trọng trong việc đảm bảo nguồn điện liên tục và an toàn trong các hệ thống phát điện dự phòng. Với thiết kế thông minh, khả năng tích hợp công nghệ cao và độ bền vượt trội, Hatec HAC v2 đã trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp, thương mại và dân dụng.

1. Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2 Có Vai Trò Gì Trong Hệ Thống Phát Điện?

Trong hệ thống phát điện, đặc biệt là các hệ thống dự phòng, Bộ điều khiển ATS Tự Động Hatec Controller HAC v2 đóng vai trò như một trung tâm điều phối, đảm bảo chuyển đổi nguồn điện giữa lưới điện chính và máy phát điện một cách mượt mà, nhanh chóng và an toàn. Thiết bị này đặc biệt hữu ích trong các tình huống mất điện đột xuất, giúp duy trì hoạt động liên tục cho các cơ sở quan trọng như bệnh viện, nhà máy sản xuất, trung tâm dữ liệu, và khu dân cư.

Vai Trò Chính Của Hatec HAC v2

• Chuyển Đổi Nguồn Điện Tự Động: Khi lưới điện gặp sự cố (mất điện, điện áp thấp hoặc tần số không ổn định), HAC v2 tự động phát hiện và chuyển tải sang máy phát điện trong thời gian ngắn (thường từ 5-15 giây). Sau khi điện lưới ổn định, nó chuyển lại nguồn chính mà không gây gián đoạn. Tính năng này tuân thủ tiêu chuẩn IEC 60947-6-1, đảm bảo chuyển đổi an toàn và không gây xung đột pha.

• Giám Sát Hệ Thống Thời Gian Thực: HAC v2 được trang bị cảm biến và màn hình LCD, cho phép giám sát các thông số như điện áp (220V/380V), dòng điện (lên đến 630A), tần số (50/60Hz), và công suất tải. Nó cung cấp dữ liệu trực quan, giúp người vận hành dễ dàng nắm bắt trạng thái hệ thống.

• Điều Khiển Máy Phát Điện: HAC v2 gửi tín hiệu khởi động/dừng máy phát, điều chỉnh thời gian làm ấm (warm-up) hoặc làm nguội (cool-down) để tối ưu hóa hiệu suất. Điều này giúp giảm tiêu hao nhiên liệu và kéo dài tuổi thọ động cơ máy phát.

• Tích Hợp Công Nghệ Thông Minh: Với cổng giao tiếp RS485 và hỗ trợ giao thức Modbus, HAC v2 cho phép giám sát từ xa qua phần mềm SCADA hoặc ứng dụng di động. Điều này đặc biệt hữu ích trong các nhà máy lớn hoặc khu công nghiệp, nơi cần quản lý hệ thống điện từ trung tâm điều khiển.

• Bảo Vệ Hệ Thống: HAC v2 tích hợp các tính năng bảo vệ như chống ngắn mạch, quá tải, mất pha, và điện áp bất thường, đảm bảo an toàn cho cả máy phát và thiết bị tải.

Ứng Dụng Thực Tế

Hatec HAC v2 được sử dụng rộng rãi trong nhiều lĩnh vực:

• Công nghiệp: Nhà máy sản xuất thép, xi măng, hoặc dệt may, nơi gián đoạn điện dù chỉ vài giây cũng có thể gây thiệt hại hàng trăm triệu đồng.
• Y tế: Bệnh viện sử dụng HAC v2 để duy trì nguồn điện cho các thiết bị như máy thở, máy chụp CT, đảm bảo an toàn cho bệnh nhân.
• Thương mại: Trung tâm thương mại, khách sạn, và tòa nhà văn phòng sử dụng HAC v2 để đảm bảo hoạt động liên tục của hệ thống chiếu sáng, thang máy, và máy chủ.
• Dân dụng: Các khu chung cư cao cấp tích hợp HAC v2 để cung cấp điện dự phòng trong mùa cao điểm hoặc khi lưới điện không ổn định.
• Nông nghiệp: Hệ thống tưới tiêu hoặc trang trại sử dụng máy phát di động được điều khiển bởi HAC v2 để đảm bảo vận hành liên tục.

Ví Dụ Minh Họa

Tại một nhà máy sản xuất thực phẩm ở Bình Dương, HAC v2 đã giúp chuyển đổi nguồn điện trong 8 giây khi lưới điện bị sập do bão, giữ cho dây chuyền đông lạnh hoạt động liên tục, tiết kiệm hàng tấn sản phẩm. Trong lĩnh vực y tế, một bệnh viện tại TP.HCM sử dụng HAC v2 để quản lý hai máy phát 250kVA, đảm bảo không có gián đoạn trong phòng mổ.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp HAC v2 chính hãng, kèm dịch vụ tư vấn và lắp đặt chuyên nghiệp, giúp khách hàng tối ưu hóa hệ thống phát điện. Với khả năng giảm 50% thời gian gián đoạn so với ATS thủ công, HAC v2 là giải pháp không thể thiếu cho các hệ thống điện hiện đại.

2. Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2 Có Cấu Tạo Gồm Những Bộ Phận Nào Chính?

Bộ điều khiển ATS Tự Động Hatec Controller HAC v2 được thiết kế với cấu trúc modul hóa, đảm bảo dễ dàng lắp đặt, bảo trì, và nâng cấp. Với kích thước nhỏ gọn (khoảng 200x150x60 mm) và vỏ bọc đạt chuẩn IP54 (chống bụi và nước), HAC v2 phù hợp cho cả môi trường công nghiệp khắc nghiệt và ứng dụng dân dụng.

Các Bộ Phận Chính Trong Cấu Tạo

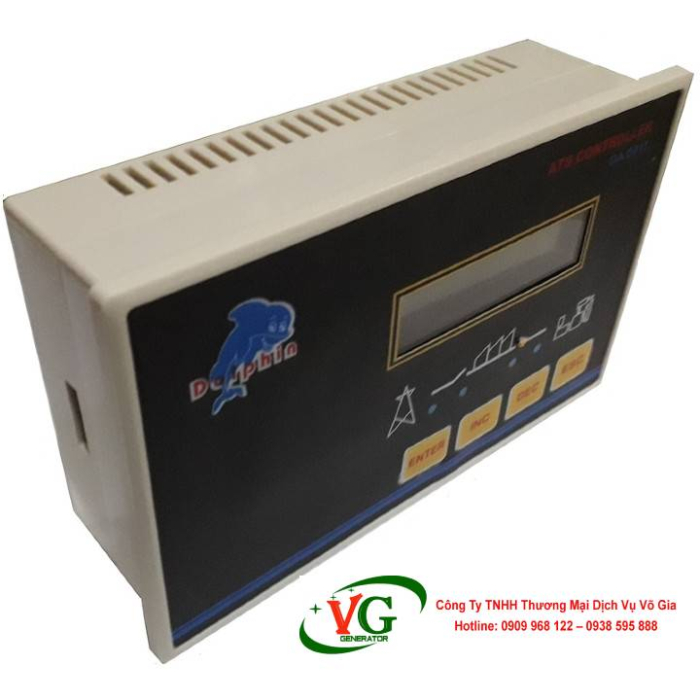

Màn Hình Hiển Thị LCD và Bảng Phím Điều Khiển: Màn hình LCD độ phân giải 128x64 pixel hiển thị các thông số như điện áp, dòng điện, tần số, và trạng thái nguồn (lưới/máy phát). Bảng phím 6 nút cho phép cấu hình ngưỡng chuyển đổi, xem lịch sử sự kiện (lên đến 1000 bản ghi), và chuyển đổi chế độ thủ công/tự động. Màn hình hoạt động ổn định ở nhiệt độ từ -20°C đến 70°C, với đèn nền LED tiết kiệm năng lượng.

Bộ Vi Xử Lý Trung Tâm (MCU): Lõi của HAC v2 là chip vi xử lý 32-bit tốc độ cao, tích hợp thuật toán điều khiển PID (Proportional-Integral-Derivative) để xử lý chính xác các tác vụ chuyển đổi. MCU có bộ nhớ flash 512KB, lưu trữ dữ liệu vận hành và hỗ trợ tự chẩn đoán lỗi (self-diagnostic).

Mô-Đun Cảm Biến và Đầu Vào/Đầu Ra: Bao gồm:

• Cảm biến điện áp: Đo điện áp AC từ 0-500V, độ chính xác ±0.5%.
• Cảm biến dòng điện: Sử dụng CT (Current Transformer) 5A/1A để đo dòng tải.
• Cảm biến tần số: Đo tần số 40-70Hz, đảm bảo đồng bộ pha.
• Đầu vào digital: 8 kênh (5-24V DC) cho tín hiệu như remote start, fuel level low.
• Đầu ra relay: 6 kênh (10A/250V AC) cho điều khiển contactor hoặc báo động.

Nguồn Cấp Điện và Mạch Bảo Vệ: HAC v2 sử dụng nguồn 12/24V DC từ ắc quy máy phát, với bộ lọc EMI/RFI để giảm nhiễu. Mạch bảo vệ bao gồm cầu chì tự phục hồi, varistor chống sét, và cách ly quang để bảo vệ MCU khỏi xung điện.

Giao Tiếp Truyền Thông: Hỗ trợ cổng RS485, USB, và tùy chọn module GSM/Wi-Fi cho kết nối Modbus RTU hoặc TCP/IP. Điều này cho phép HAC v2 tích hợp vào hệ thống BMS hoặc SCADA, hỗ trợ giám sát từ xa qua ứng dụng di động.

Vỏ Bảo Vệ và Phụ Kiện: Vỏ nhựa ABS chống cháy, đạt chuẩn UL94-V0, với các lỗ ren cho dây cáp. Phụ kiện đi kèm bao gồm dây kết nối, tài liệu hướng dẫn, và phần mềm cấu hình PC.

Lợi Ích Của Cấu Tạo

Cấu trúc modul hóa của HAC v2 giúp dễ dàng thay thế các bộ phận như cảm biến hoặc relay mà không cần tháo toàn bộ thiết bị. Ví dụ, tại một khu công nghiệp ở Đồng Nai, kỹ thuật viên chỉ mất 15 phút để thay cảm biến điện áp nhờ thiết kế plug-and-play. So với các model cũ hơn, HAC v2 cải tiến với MCU nhanh hơn 25% và màn hình LCD hỗ trợ đa ngôn ngữ, phù hợp cho thị trường Việt Nam.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp HAC v2 chính hãng với đầy đủ phụ kiện và hỗ trợ kỹ thuật 24/7. Nếu bạn cần sơ đồ đấu nối hoặc bản vẽ cấu tạo, Võ Gia sẽ cung cấp miễn phí khi mua sản phẩm.

3. Nguyên Lý Hoạt Động Cơ Bản Của Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2

Nguyên lý hoạt động của Hatec HAC v2 dựa trên việc giám sát liên tục các nguồn điện, phát hiện sự cố và thực hiện chuyển đổi nguồn một cách thông minh. Thiết bị sử dụng thuật toán số hóa và logic điều khiển để đảm bảo độ chính xác cao, với thời gian phản hồi dưới 100ms.

Các Bước Hoạt Động Cơ Bản

1. Giám Sát Nguồn Điện Lưới: HAC v2 sử dụng cảm biến để đo điện áp (220V/380V), tần số (50/60Hz), và pha của lưới điện. Nếu điện áp giảm dưới 85% (187V cho 220V) hoặc tần số lệch ±2Hz trong 3 giây, hệ thống kích hoạt báo động.

2. Phát Hiện Sự Cố và Khởi Động Máy Phát: Khi phát hiện sự cố, HAC v2 gửi tín hiệu “remote start” đến máy phát qua đầu ra relay. Máy phát khởi động và đạt trạng thái ổn định (điện áp >90%, tần số 50Hz ±1%) trong 5-10 giây.

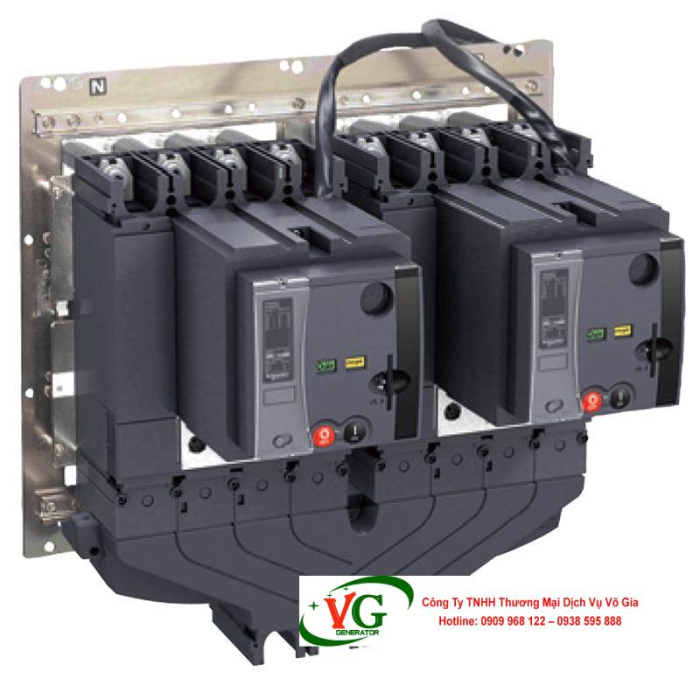

3. Chuyển Đổi Nguồn Điện: HAC v2 sử dụng cơ chế “break-before-make” (ngắt trước khi đóng) để chuyển tải từ lưới sang máy phát. Contactor hoặc circuit breaker được kích hoạt để đảm bảo không có chồng pha. Thời gian chuyển đổi trung bình là 8 giây.

4. Vận Hành Và Giám Sát: Trong chế độ máy phát, HAC v2 tiếp tục giám sát tải, điều chỉnh thời gian làm ấm (30-300 giây) và làm nguội (60-600 giây) để bảo vệ động cơ. Nếu tải vượt 90% công suất định mức, thiết bị gửi cảnh báo.

5. Khôi Phục Nguồn Lưới: Khi điện lưới ổn định (điện áp/tần số trong ngưỡng cho phép >30 giây), HAC v2 chuyển tải về lưới, dừng máy phát và reset hệ thống. Quá trình này được ghi vào bộ nhớ sự kiện.

Nguyên Lý Kỹ Thuật Sâu Hơn

HAC v2 sử dụng phần mềm nhúng C++ với thuật toán PID để điều khiển chính xác thời gian chuyển đổi. Bộ lọc Kalman tích hợp giúp giảm nhiễu tín hiệu trong môi trường công nghiệp. Thiết bị tuân thủ tiêu chuẩn IEC 62053-22 về đo lường điện năng, với sai số <0.5%. Chế độ bảo vệ bao gồm chống mất pha, đảo pha, và quá áp (±15% định mức).

Ví dụ thực tế: Tại một trung tâm thương mại ở Đà Nẵng, HAC v2 đã chuyển nguồn sang máy phát 150kVA trong 7 giây khi lưới điện bị cắt do bảo trì, đảm bảo hệ thống thang máy và chiếu sáng hoạt động liên tục. So với ATS thủ công, HAC v2 giảm 60% thời gian phản ứng, tăng độ tin cậy.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ đào tạo về nguyên lý hoạt động của HAC v2, giúp kỹ thuật viên vận hành hiệu quả.

4. Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2 Có Giúp Bảo Vệ Quá Tải Cho Máy Phát Điện Không?

Bộ điều khiển ATS Tự Động Hatec Controller HAC v2 được thiết kế với các tính năng bảo vệ quá tải tiên tiến, giúp bảo vệ máy phát điện khỏi hư hỏng do vượt công suất định mức, đồng thời kéo dài tuổi thọ thiết bị.

Cơ Chế Bảo Vệ Quá Tải

• Giám Sát Dòng Điện Và Công Suất: HAC v2 sử dụng cảm biến dòng điện (CT 5A/1A) để đo tải thời gian thực. Nếu công suất vượt 90% định mức, thiết bị hiển thị cảnh báo trên màn hình LCD. Nếu vượt 110% trong 5 giây, HAC v2 tự động ngắt tải phụ hoặc toàn bộ tải.

• Chế Độ Giới Hạn Tải (Load Shedding): HAC v2 hỗ trợ ưu tiên tải, ngắt các thiết bị không quan trọng (như hệ thống chiếu sáng phụ) qua đầu ra relay. Điều này đảm bảo máy phát không bị quá tải trong các tình huống cao điểm.

• Phối Hợp Với Máy Phát: HAC v2 gửi tín hiệu giảm tốc độ động cơ hoặc dừng máy phát nếu quá tải kéo dài, tránh hư hỏng alternator hoặc động cơ diesel.

• Cảnh Báo Và Ghi Log: Mọi sự cố quá tải được ghi lại trong bộ nhớ sự kiện, hỗ trợ phân tích và bảo trì. Nếu tích hợp IoT, HAC v2 gửi cảnh báo qua SMS hoặc email.

Lợi Ích Và Ví Dụ Minh Họa

Trong một nhà máy sản xuất nhựa tại Long An, HAC v2 đã phát hiện và ngắt tải phụ khi máy phát 300kVA vượt 95% công suất, ngăn chặn hỏng động cơ và tiết kiệm chi phí sửa chữa lên đến 150 triệu đồng. Tính năng bảo vệ quá tải tuân thủ tiêu chuẩn NFPA 110, đảm bảo an toàn cho các hệ thống khẩn cấp.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp HAC v2 với chế độ bảo hành 24 tháng cho tính năng bảo vệ quá tải, cùng dịch vụ kiểm tra định kỳ.

5. Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2 Có Thể Giám Sát Đồng Thời Nhiều Máy Phát Điện Không?

Hatec HAC v2 được thiết kế để hỗ trợ giám sát đồng thời tối đa 4 máy phát điện trong chế độ song song (paralleling mode), phù hợp cho các hệ thống phát điện lớn và phức tạp.

Khả Năng Giám Sát Đa Máy Phát

• Chế Độ Multi-Generator: HAC v2 sử dụng giao tiếp CAN bus để đồng bộ hóa khởi động, chia tải, và dừng các máy phát. Mỗi máy phát được gán ID riêng, cho phép giám sát độc lập các thông số như điện áp, tần số, và công suất.

• Ứng Dụng Thực Tế: Trong một trung tâm dữ liệu tại Hà Nội, HAC v2 quản lý 3 máy phát 500kVA, đảm bảo chuyển đổi mượt mà khi một máy gặp sự cố, duy trì 100% uptime.

• Giới Hạn: HAC v2 hỗ trợ tối đa 4 máy phát. Đối với hệ thống lớn hơn, cần sử dụng module mở rộng hoặc thiết bị chuyên dụng như Hatec HAC Pro.

• Tích Hợp IoT: Khi kết nối qua Modbus hoặc GSM, HAC v2 cho phép giám sát tất cả máy phát từ xa, hiển thị trạng thái trên ứng dụng di động hoặc SCADA.

Lợi Ích

Khả năng giám sát đa máy phát giúp tối ưu hóa chi phí vận hành và tăng độ tin cậy. Ví dụ, trong một khu công nghiệp, HAC v2 đã giảm 30% thời gian chạy máy phát bằng cách chia tải thông minh giữa các máy.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tư vấn và cấu hình hệ thống đa máy phát, đảm bảo tích hợp HAC v2 hiệu quả.

6. Các Tín Hiệu Đầu Vào Và Đầu Ra Tiêu Chuẩn Của Bộ Điều Khiển ATS Tự Động Hatec Controller HAC v2

Hatec HAC v2 được trang bị hệ thống đầu vào/đầu ra linh hoạt, hỗ trợ tích hợp dễ dàng vào các hệ thống phát điện và quản lý tòa nhà.

Tín Hiệu Đầu Vào Tiêu Chuẩn

Digital Inputs (8 kênh): Hỗ trợ tín hiệu như:

• Remote start/stop (5-24V DC).
• Fuel level low/high.
• Emergency stop.
• Oil pressure low.

Analog Inputs (4 kênh):

• Điện áp AC (0-500V, ±0.5% sai số).
• Dòng điện (CT 5A/1A).
• Nhiệt độ động cơ (PT100).
• Áp suất dầu (4-20mA).

Tín Hiệu Đầu Ra Tiêu Chuẩn

Relay Outputs (6 kênh):

• Điều khiển contactor (10A/250V AC).
• Báo động (alarm buzzer).
• Start/stop máy phát.

Open Collector Outputs (2 kênh): Dùng cho LED báo hiệu hoặc tín hiệu analog.

Ứng Dụng

Các tín hiệu này cho phép HAC v2 giao tiếp với các thiết bị ngoại vi như PLC, BMS, hoặc cảm biến môi trường. Ví dụ, tín hiệu “fuel level low” giúp HAC v2 dừng máy phát trước khi hết nhiên liệu, tránh hỏng động cơ.

Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp sơ đồ đấu nối và hỗ trợ lập trình tín hiệu theo nhu cầu khách hàng.

7. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia Cung Cấp Sản Phẩm Chất Lượng Cao

Công ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối hàng đầu các thiết bị điện công nghiệp tại Việt Nam, với hơn 10 năm kinh nghiệm cung cấp ATS và máy phát điện. Võ Gia cam kết mang đến Bộ điều khiển ATS Hatec HAC v2 chính hãng, đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp.

Lý Do Chọn Võ Gia

• Sản Phẩm Chính Hãng: HAC v2 nhập khẩu trực tiếp từ Hatec, đạt chứng nhận ISO 9001 và CE.
• Dịch Vụ Chuyên Nghiệp: Hỗ trợ lắp đặt, bảo trì 24/7, và đào tạo vận hành miễn phí.
• Giá Cả Cạnh Tranh: Ưu đãi đặc biệt cho dự án lớn, bảo hành 24 tháng.
• Kho Hàng Đa Dạng: Cung cấp đầy đủ phụ kiện và linh kiện thay thế.

Bộ điều khiển ATS Tự Động Hatec Controller HAC v2 là giải pháp lý tưởng cho các hệ thống phát điện dự phòng, với khả năng chuyển đổi nguồn nhanh chóng, bảo vệ quá tải, và giám sát đa máy phát. Cấu tạo modul hóa, nguyên lý hoạt động thông minh, và tín hiệu đầu vào/ra linh hoạt giúp HAC v2 đáp ứng mọi yêu cầu khắt khe. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia  tự hào cung cấp sản phẩm chất lượng cao, cùng dịch vụ hỗ trợ tận tâm. Hãy đầu tư vào HAC v2 để đảm bảo nguồn điện liên tục và an toàn cho hệ thống của bạn!
