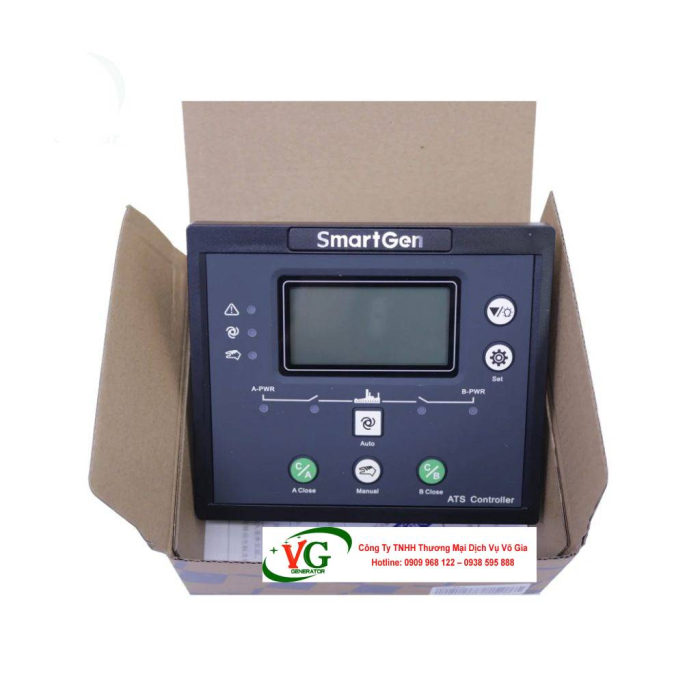

Bộ điều khiển ATS Smartgen HAT533KM

Trong bối cảnh công nghiệp hóa và hiện đại hóa, nguồn điện ổn định là yếu tố sống còn đối với các lĩnh vực như sản xuất, y tế, viễn thông và đời sống. Khi nguồn điện lưới gặp sự cố, hệ thống phát điện dự phòng trở thành giải pháp không thể thiếu. Trong đó, bộ điều khiển ATS Smartgen HAT533KM đóng vai trò như “bộ não” thông minh, đảm bảo chuyển đổi nguồn điện mượt mà giữa lưới và máy phát, giúp duy trì hoạt động liên tục.

Bộ Điều Khiển ATS Smartgen HAT533KM Là Gì Và Có Vai Trò Gì Trong Hệ Thống Phát Điện?

Tổng Quan Về Bộ Điều Khiển ATS Smartgen HAT533KM

Bộ điều khiển ATS Smartgen HAT533KM là một mô-đun điều khiển chuyển nguồn tự động (Automatic Transfer Switch - ATS) tiên tiến, được sản xuất bởi Smartgen – một thương hiệu hàng đầu từ Trung Quốc chuyên về các thiết bị điều khiển máy phát điện. Được thiết kế cho các hệ thống phát điện kép, HAT533KM hỗ trợ giám sát và quản lý nguồn điện AC đa dạng, bao gồm các cấu hình 1 pha 2 dây, 2 pha 3 dây, và 3 pha 4 dây. Thiết bị này nổi bật với các tính năng như màn hình LCD 132x64, giao tiếp kỹ thuật số qua cổng RS485 sử dụng giao thức ModBus-RTU, và khả năng cấu hình linh hoạt, giúp giảm thiểu lỗi vận hành thủ công và tăng độ tin cậy lên đến 99.9%.

Lịch Sử Phát Triển Của Smartgen Và HAT533KM

Smartgen, thành lập từ năm 1988, đã khẳng định vị thế với hơn 30 năm kinh nghiệm trong lĩnh vực điều khiển thông minh. Dòng sản phẩm ATS của hãng, đặc biệt là HAT533KM, là bản nâng cấp từ các model như HAT552 và HAT553, tích hợp thêm các tính năng bảo vệ quá tải, giám sát từ xa và khả năng đồng bộ hóa nguồn chính xác. HAT533KM đạt các chứng nhận quốc tế như IP65 (chống nước, bụi) và tuân thủ tiêu chuẩn IEC 60947-6-1 và UL. Tại Việt Nam, sản phẩm được ưa chuộng nhờ giá thành hợp lý (khoảng 5-7 triệu VND tùy nhà phân phối) và khả năng tương thích với các thương hiệu máy phát điện phổ biến như Cummins, Perkins, Deutz, và Doosan.

Vai Trò Trong Hệ Thống Phát Điện

Bộ điều khiển ATS Smartgen HAT533KM đóng vai trò trung tâm trong việc đảm bảo tính liên tục và an toàn của hệ thống phát điện. Các vai trò chính bao gồm:

1. Chuyển Đổi Nguồn Tự Động Nhanh Chóng: Khi nguồn điện lưới mất (điện áp dưới 85% định mức hoặc mất pha), HAT533KM tự động gửi tín hiệu khởi động máy phát trong vòng 3-5 giây. Sau khi máy phát ổn định, thiết bị chuyển nguồn dự phòng với độ trễ cấu hình được (0-3600 giây), đảm bảo không gián đoạn. Điều này đặc biệt quan trọng cho các ứng dụng nhạy cảm như bệnh viện (máy thở oxy), trung tâm dữ liệu, hoặc dây chuyền sản xuất công nghiệp.

2. Giám Sát Và Bảo Vệ Hệ Thống: Thiết bị liên tục theo dõi các thông số như điện áp (177-277V AC), tần số (50/60Hz), pha, và thứ tự pha. Nếu phát hiện sự cố như quá áp (>110% Un), dưới áp ( <70% Un), mất pha, hoặc ngược pha, HAT533KM kích hoạt cảnh báo và ngắt nguồn ngay lập tức, bảo vệ thiết bị tải và máy phát khỏi hư hỏng.

3. Tích Hợp Với Máy Phát Điện: HAT533KM hỗ trợ khởi động và dừng máy phát qua tín hiệu remote start/stop. Trước khi chuyển nguồn, thiết bị đồng bộ tần số và pha giữa lưới và máy phát (sai lệch <5%), giảm thiểu sốc điện cho các phụ tải nhạy cảm như server hoặc thiết bị y tế.

4. Tiết Kiệm Năng Lượng Và Chi Phí: Với chế độ ưu tiên nguồn (lưới hoặc máy phát), HAT533KM chỉ kích hoạt máy phát khi cần thiết, giúp tiết kiệm nhiên liệu diesel lên đến 30%. Giao tiếp RS485 cho phép tích hợp với hệ thống SCADA, hỗ trợ giám sát từ xa qua PC hoặc ứng dụng di động, giảm chi phí vận hành.

Ứng Dụng Thực Tiễn

Tại các khu công nghiệp như VSIP Bình Dương hoặc Long Hậu (Long An), HAT533KM đã giúp hàng trăm doanh nghiệp duy trì sản xuất 24/7, giảm thiệt hại kinh tế do mất điện (có thể lên đến hàng tỷ VND mỗi giờ). So với các hệ thống ATS thủ công, HAT533KM giảm thời gian chuyển nguồn từ 30 giây xuống dưới 10 giây, tăng độ tin cậy và hiệu suất. Ví dụ, một nhà máy dệt may tại Đồng Nai đã giảm 20% chi phí nhiên liệu nhờ chế độ ưu tiên nguồn thông minh của HAT533KM.

Lợi Ích Kinh Tế Và So Sánh Với Các Model Khác

So với các model như HAT552 (thiếu bảo vệ quá tải) hoặc HAT553 (không có RS485), HAT533KM vượt trội nhờ tích hợp IoT và khả năng mở rộng. Một case study tại Bệnh viện Chợ Rẫy cho thấy việc sử dụng HAT533KM đã giảm 15% thời gian ngừng hoạt động của hệ thống oxy y tế, tiết kiệm hàng trăm triệu VND mỗi năm. Giá thành của HAT533KM cũng cạnh tranh hơn so với các thương hiệu như Schneider Electric (cao hơn 20-30%) trong khi vẫn đảm bảo hiệu năng tương đương.

Tích Hợp IoT Và Giám Sát Thời Gian Thực

HAT533KM hỗ trợ giám sát thời gian thực qua ứng dụng Smartgen PC Suite hoặc tích hợp với hệ thống IoT công nghiệp. Người dùng có thể theo dõi trạng thái nguồn, lịch sử sự kiện (lưu 99 sự kiện), và cấu hình từ xa, giảm 50% thời gian kiểm tra thủ công. Điều này đặc biệt hữu ích cho các hệ thống lớn như trung tâm dữ liệu hoặc nhà máy thép.

Bộ Điều Khiển ATS Smartgen HAT533KM Có Cấu Tạo Gồm Những Bộ Phận Nào Chính?

Bộ điều khiển ATS Smartgen HAT533KM được thiết kế nhỏ gọn (139x120x50mm, khoét tủ 130x111mm) với vỏ nhựa ABS chống cháy, phù hợp cho môi trường khắc nghiệt (nhiệt độ -25°C đến +70°C, độ ẩm 20-93% RH). Cấu tạo chi tiết bao gồm các bộ phận chính sau:

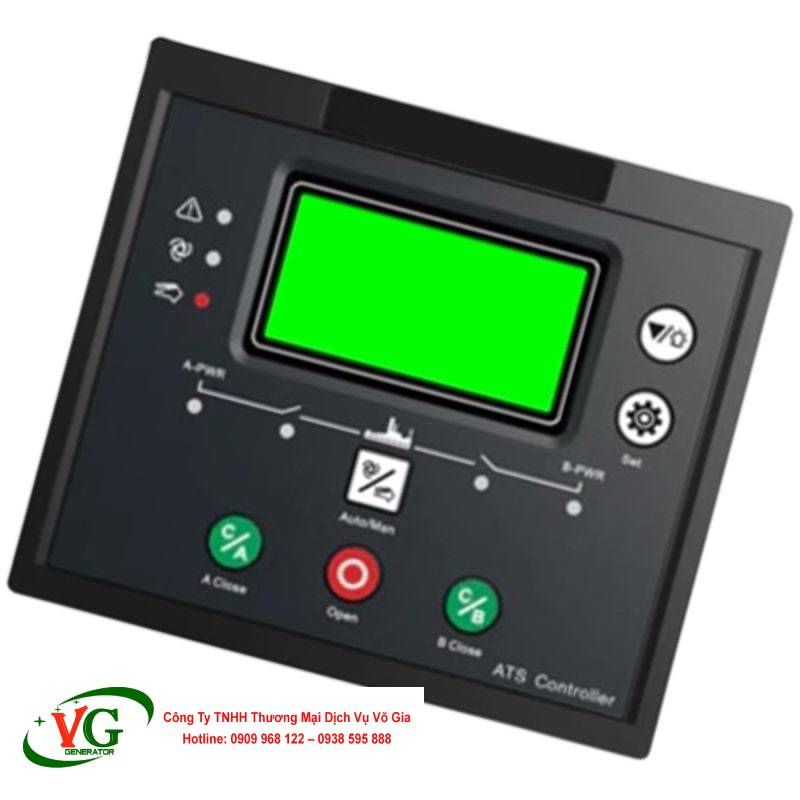

1. Màn Hình Và Giao Diện Người Dùng

• Màn hình LCD 132x64 với đèn nền: Hiển thị thời gian thực các thông số như điện áp (U1/U2), tần số (F1/F2), trạng thái nguồn (lưới/máy phát), và lỗi bảo vệ. Màn hình hỗ trợ ngôn ngữ tiếng Anh và Trung Quốc, dễ đọc trong điều kiện ánh sáng yếu.
• Nút nhấn và đèn LED: Bao gồm 4 nút chức năng (Menu, Up, Down, Enter) để cấu hình chế độ Auto/Manual, ưu tiên nguồn, và các thông số bảo vệ. Đèn LED chỉ thị trạng thái: xanh (bình thường), đỏ (lỗi), vàng (đang chuyển nguồn).

2. Bộ Xử Lý Và Đo Lường

• Vi xử lý trung tâm (Microcontroller): Sử dụng chip ARM 32-bit, xử lý dữ liệu nhanh chóng với độ chính xác đo lường ±1%. Thiết bị giám sát đồng thời hai nguồn độc lập (lưới và máy phát), hỗ trợ phát hiện mất pha, ngược pha, hoặc sai thứ tự pha.
• Cảm biến đầu vào: 6 kênh analog đo điện áp AC (177-277V), tần số, và pha. Độ nhạy cao, phát hiện sai lệch trong vòng 100ms.

3. Đầu Vào/Đầu Ra Tín Hiệu

• Đầu vào (DI/AI): 2 kênh digital input (DI) cho tín hiệu remote start/stop hoặc ưu tiên nguồn; 2 kênh analog input (AI) cho cảm biến nhiệt độ hoặc áp suất dầu.
• Đầu ra (DO): 2 relay 16A/250VAC để đóng/mở ATS; 1 relay 5A cho báo động (xung hoặc giữ liên tục). Cổng RS485 hỗ trợ giao thức ModBus-RTU cho kết nối SCADA.
• Cổng giao tiếp: RS485 và USB (cho cấu hình qua PC).

4. Nguồn Và Bảo Vệ

• Nguồn cấp: Hỗ trợ DC 12/24V hoặc AC 220V, tích hợp bảo vệ chống sét lan truyền (surge protection).
• Bộ bảo vệ: Tích hợp chống quá áp, dưới áp, quá tải (qua CT ngoài), và ngắn mạch nội bộ. Độ bền cơ học đạt 100.000 chu kỳ đóng/mở.

So Sánh Với HAT553

So với HAT553, HAT533KM có thêm cổng RS485 và bảo vệ quá tải, trong khi kích thước nhỏ hơn 10%. Thiết kế mô-đun giúp dễ dàng mở rộng thêm 4-8 DI/DO thông qua module phụ, phù hợp cho hệ thống phức tạp.

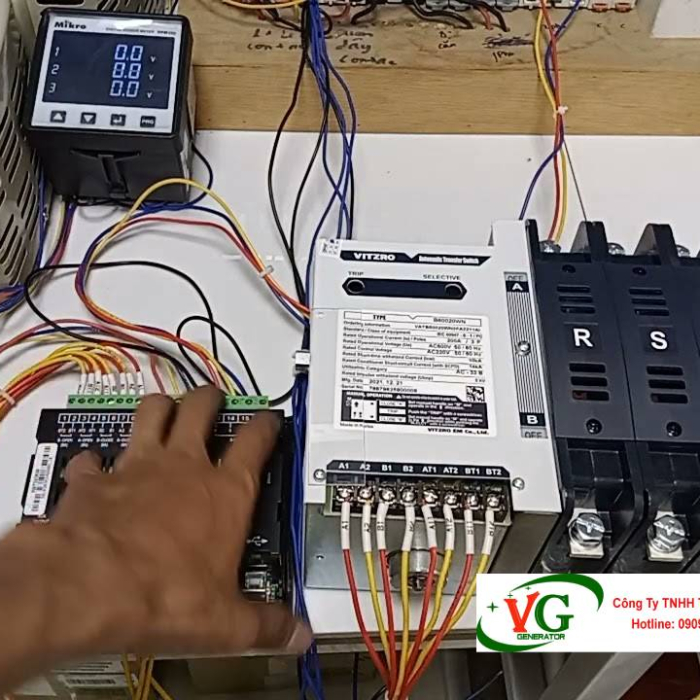

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Lắp đặt HAT533KM đơn giản, chỉ cần đấu nối đúng sơ đồ (cung cấp bởi Công Ty TNHH Thương Mại Dịch Vụ Võ Gia). Cần kiểm tra định kỳ 6 tháng/lần: làm sạch tiếp điểm, kiểm tra dây nối, và cập nhật firmware qua USB. Vỏ IP65 đảm bảo không cần bảo vệ bổ sung trong môi trường ẩm.

Nguyên Lý Hoạt Động Cơ Bản Của Bộ Điều Khiển ATS Smartgen HAT533KM

Bộ điều khiển ATS Smartgen HAT533KM hoạt động dựa trên vòng lặp giám sát – liên lạc – thực thi, sử dụng thuật toán PID (Proportional-Integral-Derivative) để đồng bộ nguồn. Thiết bị mặc định ở chế độ Auto, ưu tiên nguồn lưới, và thực hiện các bước sau:

Quy Trình Hoạt Động

1. Giám Sát Liên Tục: HAT533KM quét các thông số điện áp và tần số mỗi 100ms. Nếu nguồn lưới (U1) nằm trong ngưỡng 85-110% Un và tần số F1=50/60Hz, thiết bị duy trì kết nối lưới.

2. Phát Hiện Sự Cố: Khi U1 <70% Un, mất pha, hoặc ngược pha, thiết bị kích hoạt timer trễ (0-60 giây, tùy chỉnh) để tránh nhiễu. Sau đó, gửi tín hiệu remote start (GENS START relay) để khởi động máy phát.

3. Khởi Động Và Đồng Bộ: Máy phát chạy trong 5-10 giây, HAT533KM kiểm tra U2/F2 (nguồn máy phát). Nếu sai lệch tần số/pha <5%, thiết bị đóng relay nguồn máy phát và mở relay nguồn lưới, đảm bảo thời gian chuyển nguồn <10ms.

4. Phục Hồi Nguồn Lưới: Khi lưới ổn định (>85% Un), thiết bị chờ thời gian cool-down (30 giây, tùy chỉnh) để máy phát dừng, sau đó chuyển về nguồn lưới.

5. Bảo Vệ Và Cảnh Báo: Nếu phát hiện quá tải (>110% In), thiết bị ngắt nguồn và kích hoạt báo động qua LED/buzzer. Lịch sử sự kiện được lưu (99 sự kiện) để phân tích lỗi.

Sơ Đồ Nguyên Lý

HAT533KM sử dụng sơ đồ điều khiển song song:

• Đầu vào: U1/U2 (điện áp lưới/máy phát), F1/F2 (tần số), pha.
• Xử lý: So sánh với ngưỡng cài đặt.
• Đầu ra: Relay đóng/mở ATS, tín hiệu start/stop máy phát.

Ví Dụ Minh Hóa

Giả sử tại một nhà máy, điện lưới mất lúc 10:00:00. HAT533KM phát hiện U1=0V, chờ 5 giây (tránh nhiễu), gửi tín hiệu khởi động máy phát lúc 10:00:05. Máy phát ổn định lúc 10:00:10, chuyển nguồn hoàn tất lúc 10:00:11. Khi lưới phục hồi lúc 10:30:00, thiết bị chờ 30 giây cool-down, chuyển về lưới lúc 10:30:31.

Lỗi Thường Gặp Và Khắc Phục

• Lỗi không chuyển nguồn: Kiểm tra cài đặt ưu tiên hoặc dây nối relay.
• Báo động giả: Đảm bảo CT ngoài đúng thông số (tỷ lệ 1000/5A).
• Mất kết nối RS485: Kiểm tra cáp hoặc tốc độ baud (9600bps mặc định).

Tích Hợp PLC

HAT533KM có thể kết nối với PLC qua ModBus-RTU, hỗ trợ tự động hóa cấp cao. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tích hợp PLC cho nhà máy lớn.

Bộ Điều Khiển ATS Smartgen HAT533KM Có Giúp Bảo Vệ Quá Tải Cho Máy Phát Điện Không?

Bộ điều khiển ATS Smartgen HAT533KM tích hợp đầy đủ chức năng bảo vệ quá tải, giúp kéo dài tuổi thọ máy phát điện lên 20-30%. Các cơ chế bảo vệ bao gồm:

Cơ Chế Bảo Vệ Quá Tải

Phát Hiện Quá Tải: Sử dụng CT ngoài (current transformer) để đo dòng điện. Nếu dòng >110% In trong 5-10 giây, thiết bị kích hoạt ngắt nguồn máy phát.

Cấp Độ Bảo Vệ:

• Cảnh báo ở 90% In (LED vàng, buzzer).
• Ngắt nguồn ở 120% In, tự reset sau 10 phút nếu tải giảm.

Bảo Vệ Đa Tầng: Ngoài quá tải, HAT533KM bảo vệ chống quá áp (>110% Un), dưới áp ( <70% Un), và sai tần số (±5Hz).

Lợi Ích

• Ngăn Cháy Hỏng: Bảo vệ động cơ máy phát khỏi quá nhiệt hoặc cháy cuộn dây.
• Tiết Kiệm Chi Phí: Giảm 50% nguy cơ hỏng hóc, tiết kiệm chi phí sửa chữa (khoảng 10-50 triệu VND/sự cố).
• Tăng Độ Bền: Máy phát hoạt động ổn định hơn, giảm hao mòn cơ khí.

So Sánh Với Các ATS Khác

• Schneider Electric ATS: Hỗ trợ bảo vệ quá tải nhưng giá cao hơn 30%.
• DeepSea DSE4520: Thiếu RS485, không giám sát từ xa.
  HAT533KM là lựa chọn tối ưu về chi phí và hiệu năng.

Bộ Điều Khiển ATS Smartgen HAT533KM Có Thể Giám Sát Đồng Thời Nhiều Máy Phát Điện Không?

Bộ điều khiển ATS Smartgen HAT533KM cơ bản hỗ trợ giám sát 2 nguồn (lưới + 1 máy phát), nhưng có thể mở rộng để quản lý 2-4 máy phát thông qua cổng RS485 và module phụ.

Chế Độ Giám Sát Đa Máy

• Cấu Hình Cơ Bản: Giám sát lưới và 1 máy phát, với ưu tiên nguồn lưới.
• Mở Rộng: Thêm module mở rộng (như Smartgen SG485) để giám sát 2-4 máy phát. Các máy phát có thể hoạt động luân phiên hoặc song song, đảm bảo đồng bộ tần số/pha.
• Chế Độ Backup: Nếu máy phát chính lỗi, HAT533KM tự động chuyển sang máy phát dự phòng.

Ứng Dụng

Hệ thống lớn như nhà máy thép hoặc trung tâm dữ liệu sử dụng 3 máy phát 500kVA có thể tích hợp HAT533KM với PLC để quản lý luân phiên, giảm tải cho từng máy. Ví dụ, tại Khu công nghiệp VSIP, HAT533KM giám sát 2 máy phát Cummins, đảm bảo nguồn dự phòng liên tục.

Ưu Và Nhược Điểm

• Ưu điểm: Cấu hình đơn giản, hỗ trợ ModBus, chi phí thấp hơn 25% so với giải pháp PLC riêng.
• Nhược điểm: Không hỗ trợ >4 máy phát trực tiếp, cần PLC bổ sung cho hệ thống phức tạp.

Hướng Dẫn Cấu Hình Đa Máy

1. Kết nối RS485 từ HAT533KM đến module mở rộng.
2. Cài đặt ID máy phát (1-4) qua phần mềm PC Suite.
3. Đặt chế độ luân phiên hoặc song song, tùy chỉnh thời gian chuyển (5-20 giây).
   Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ cấu hình và tài liệu chi tiết.

Các Tín Hiệu Đầu Vào Và Đầu Ra Tiêu Chuẩn Của Bộ Điều Khiển ATS Smartgen HAT533KM

Bộ điều khiển ATS Smartgen HAT533KM được trang bị hệ thống tín hiệu đầu vào/đầu ra tiêu chuẩn, đảm bảo tương thích với nhiều thiết bị:

Tín Hiệu Đầu Vào

• 2 Digital Input (DI): Remote start/stop, ưu tiên nguồn (lưới/máy phát).
• 2 Analog Input (AI): Cảm biến nhiệt độ, áp suất dầu (dải 0-5V).

Tín Hiệu Đầu Ra

• 2 Relay 16A/250VAC: Đóng/mở ATS (nguồn lưới/máy phát).
• 1 Relay 5A: Báo động sự cố (quá tải, mất pha), hỗ trợ xung hoặc giữ liên tục.

Giao Tiếp

• Cổng RS485: Giao thức ModBus-RTU, tốc độ 9600bps, giám sát từ xa.
• Cổng USB: Cấu hình thông số qua PC Suite.

Sơ Đồ Đấu Nối

HAT533KM tương thích với ACB hoặc contactor. Sơ đồ cơ bản:

• Đầu vào điện áp: U1 (lưới, L1/L2/L3/N), U2 (máy phát).
• Đầu ra relay: R1 (đóng lưới), R2 (đóng máy phát), R3 (báo động).
  Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp sơ đồ đấu nối chi tiết và hỗ trợ lắp đặt.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia Cung Cấp Sản Phẩm Chất Lượng Cao

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, thành lập năm 2010 tại TP.HCM (địa chỉ: 341 Trường Chinh, Quận 12), là nhà phân phối uy tín các sản phẩm máy phát điện và phụ kiện, bao gồm Bộ điều khiển ATS Smartgen HAT533KM. Với đội ngũ 50 kỹ sư và hơn 10 năm kinh nghiệm, công ty cam kết:

• Sản phẩm chính hãng: Nhập khẩu trực tiếp từ Smartgen, bảo hành 12 tháng.
• Giá cạnh tranh: Tối ưu chi phí so với thị trường (5-7 triệu VND cho HAT533KM).
• Dịch vụ chuyên nghiệp: Lắp đặt, cấu hình, bảo trì 24/7.
• Thành tựu: Hỗ trợ hàng ngàn dự án tại Bệnh viện Chợ Rẫy, Khu công nghiệp VSIP, và nhà máy dệt may Long An.

Bộ điều khiển ATS Smartgen HAT533KM là giải pháp lý tưởng cho các hệ thống phát điện hiện đại, với khả năng chuyển nguồn nhanh, bảo vệ quá tải, và giám sát thông minh. Từ cấu tạo nhỏ gọn, nguyên lý hoạt động chính xác, đến khả năng tích hợp IoT, thiết bị này đáp ứng nhu cầu đa dạng từ nhà máy, bệnh viện, đến trung tâm dữ liệu. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia tự hào là đối tác tin cậy, mang đến sản phẩm chính hãng và dịch vụ chất lượng cao. Hãy liên hệ ngay để trải nghiệm giải pháp nguồn điện an toàn và hiệu quả!
