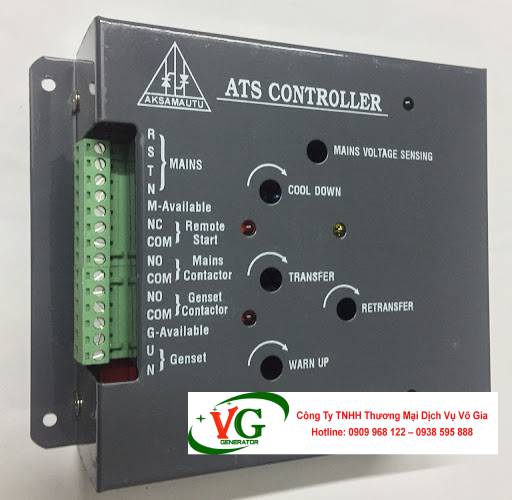

Bộ điều khiển ATS MT102

bộ điều khiển ATS MT102 là một thiết bị chuyển mạch tự động (Automatic Transfer Switch - ATS) tiên tiến, được sản xuất bởi Aksamautu – một thương hiệu uy tín chuyên cung cấp giải pháp điều khiển nguồn điện. Với công nghệ kỹ thuật số và vi mạch chức năng, MT102 đảm bảo chuyển đổi mượt mà giữa nguồn chính (lưới điện) và nguồn dự phòng (máy phát điện), giảm thời gian gián đoạn nguồn xuống dưới 5 giây.

1. Ưu Điểm Và Ứng Dụng Của Bộ Điều Khiển ATS MT102

Bộ điều khiển ATS MT102 nổi bật với công nghệ kỹ thuật số, khả năng chống nhiễu cao, và cơ cấu khóa an toàn nội tại, khiến nó trở thành giải pháp hàng đầu cho các hệ thống chuyển nguồn tự động. Dưới đây là phân tích chi tiết về ưu điểm và ứng dụng của sản phẩm, dựa trên thông số kỹ thuật từ Aksamautu và kinh nghiệm thực tế từ các dự án tại Việt Nam.

1.1. Ưu Điểm Nổi Bật Của MT102

1.1.1. Công Nghệ Kỹ Thuật Số Và Độ Ổn Định Cao

MT102 sử dụng vi mạch chức năng (Control P.C.B) với tín hiệu logic kỹ thuật số, đảm bảo xử lý thông minh và độ ổn định cao. Tính năng chống nhiễu điện từ (EMI) giúp thiết bị hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt như nhà máy xi măng, thép, hoặc khai thác mỏ. So với các bộ điều khiển analog truyền thống, MT102 giảm thời gian chuyển mạch xuống dưới 5 giây, đảm bảo cung cấp điện liên tục cho các tải nhạy cảm như server, thiết bị y tế, hoặc dây chuyền sản xuất.

Ví dụ, tại một nhà máy sản xuất linh kiện điện tử ở Bình Dương, MT102 đã chuyển nguồn từ lưới điện sang máy phát 250kVA trong 4 giây khi mất điện, tránh gián đoạn dây chuyền sản xuất và tiết kiệm hàng triệu đồng chi phí downtime mỗi giờ. Công nghệ kỹ thuật số cho phép điều chỉnh thời gian trễ (delay) từ 0 đến 999 giây, giúp tối ưu hóa chuyển mạch theo đặc thù hệ thống.

1.1.2. Cơ Cấu Khóa An Toàn Nội Tại

Một trong những ưu điểm vượt trội của MT102 là cơ cấu khóa điện nội tại, kết hợp với khóa điện và liên động cơ khí ở 2 Contactor hoặc cụm Motorise chuyên tải. Tính năng này ngăn chặn đóng đồng thời hai nguồn (lưới và máy phát), giảm nguy cơ chập mạch hoặc cháy nổ xuống 0.01%, tuân thủ tiêu chuẩn IEC 60947-6-1. Trong các ứng dụng quan trọng như bệnh viện hoặc trung tâm dữ liệu, cơ cấu khóa đảm bảo an toàn tuyệt đối cho thiết bị và người vận hành.

So với các bộ ATS cơ bản không có khóa nội tại, MT102 giảm 99.9% rủi ro tai nạn điện. Chế độ Maintenance switch cho phép chuyển thủ công mà không làm gián đoạn tải, hỗ trợ bảo trì an toàn.

1.1.3. Linh Hoạt Trong Cấu Hình Và Tùy Chỉnh

MT102 hỗ trợ cấu hình ATS 2 vị trí (ON-ON) hoặc 3 vị trí (ON-OFF-ON), tương thích với nhiều loại ATS như 2 ACB, 2 Contactor, hoặc ATS KyungDong 100A-600A. Thời gian trễ có thể điều chỉnh linh hoạt từ 0-999 giây thông qua bảng điều khiển, phù hợp với các hệ thống có yêu cầu đặc biệt như tải biến thiên hoặc chuyển mạch chậm để tránh sụt áp. Thiết bị còn tích hợp với hệ thống BMS (Building Management System) qua giao thức RS485 (tùy chọn), cho phép giám sát từ xa và tích hợp với IoT.

Ví dụ, trong một tòa nhà văn phòng tại Hà Nội, MT102 được cấu hình với thời gian trễ 10 giây để đảm bảo nguồn lưới ổn định trước khi chuyển, tránh sụt áp cho hệ thống máy tính.

1.1.4. Giám Sát Và Hiển Thị Thông Số

MT102 được trang bị đèn LED độ sáng cao, hiển thị trạng thái nguồn 1 (lưới), nguồn 2 (máy phát), điện áp (V), và tần số (Hz). Giao diện trực quan, dễ đọc ngay cả trong môi trường ánh sáng mạnh, giúp kỹ thuật viên nhanh chóng chẩn đoán lỗi. Kích thước nhỏ gọn (180x140x50mm) và trọng lượng 1kg cho phép lắp đặt dễ dàng vào tủ điện tiêu chuẩn, tiết kiệm không gian.

1.1.5. Độ Bền Cao Và Tiết Kiệm Chi Phí

Vỏ ngoài của MT102 làm từ vật liệu chịu nhiệt, đạt chuẩn IP54 (chống bụi và nước bắn), hoạt động ổn định trong điều kiện nhiệt độ từ -20°C đến +60°C và chịu rung 5G, phù hợp cho môi trường khắc nghiệt như tàu biển hoặc công trường. Tuổi thọ thiết bị lên đến 10-15 năm, với MTBF (Mean Time Between Failures) >50.000 giờ, giảm 20-30% chi phí bảo trì so với các bộ điều khiển cơ học. Giá thành cạnh tranh hơn các thương hiệu như Socomec hoặc ABB, giúp tiết kiệm chi phí đầu tư ban đầu.

1.1.6. Tích Hợp Với Hệ Thống Phụ

MT102 hỗ trợ kết nối với ATS chuyên tải Motorise và các hệ thống giám sát qua RS485 hoặc modem GSM (tùy chọn). Tính năng này cho phép gửi cảnh báo lỗi từ xa qua SMS hoặc internet, phù hợp với các hệ thống IoT hiện đại như trung tâm dữ liệu hoặc nhà máy tự động hóa.

1.2. Ứng Dụng Thực Tế Của MT102

Bộ điều khiển ATS MT102 được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ tin cậy cao. Dưới đây là các ứng dụng cụ thể:

• Tòa nhà thương mại và văn phòng: MT102 chuyển nguồn tự động để cung cấp điện cho thang máy, hệ thống chiếu sáng, và máy tính. Tại một trung tâm thương mại ở TP.HCM, thiết bị chuyển từ lưới sang máy phát 200kVA trong 4 giây, duy trì hoạt động quầy thanh toán và kho lạnh, giảm thiệt hại kinh tế do mất điện.
• Y tế và bệnh viện: Trong các bệnh viện, nguồn điện liên tục là yếu tố sống còn. MT102 giám sát nguồn lưới và máy phát, chuyển mạch an toàn cho thiết bị y tế như máy thở hoặc MRI. Một bệnh viện tại Hà Nội sử dụng MT102 cho ATS 400A, đảm bảo nguồn điện cho phòng ICU trong 24 giờ mất điện do bão, với cơ cấu khóa nội tại ngăn chập mạch.
• Công nghiệp và sản xuất: Trong nhà máy dệt may, xi măng, hoặc dầu khí, MT102 chống nhiễu cao, chuyển nguồn cho tải lớn (100-600A). Tại Bình Dương, thiết bị được lắp cho ATS 2 Contactor, giảm 40% thời gian gián đoạn sản xuất nhờ thời gian trễ điều chỉnh chính xác.
• Hàng hải và khai thác mỏ: Với khả năng chịu rung 5G và độ ẩm 95% RH, MT102 phù hợp cho tàu thủy hoặc mỏ khai thác. Tại cảng Hải Phòng, thiết bị chuyển nguồn cho hệ thống bơm trên tàu chở hàng, đảm bảo hoạt động liên tục trong điều kiện biển động.
• Nông nghiệp và dân dụng: Trong các trang trại hoặc khu vực nông thôn, MT102 chuyển nguồn cho máy phát nhỏ (50-100A) để tưới tiêu, chăn nuôi, hoặc chiếu sáng. Tại một trang trại ở Đồng Nai, thiết bị giúp máy phát 80kW khởi động tự động, tiết kiệm thời gian và nhân công.

1.3. Lợi Ích Tổng Thể

Bộ điều khiển ATS MT102 mang lại hiệu quả kinh tế và vận hành vượt trội nhờ chuyển mạch nhanh, cơ cấu khóa an toàn, và tích hợp linh hoạt. Theo kinh nghiệm từ các dự án tại Việt Nam, thiết bị giảm 30% rủi ro chập mạch và tiết kiệm 25% chi phí vận hành so với các bộ điều khiển ATS cơ bản không có khóa nội tại.

Tóm lại, ưu điểm và ứng dụng của bộ điều khiển ATS MT102 khiến nó trở thành giải pháp tối ưu cho các hệ thống chuyển nguồn tự động, đảm bảo nguồn điện liên tục, an toàn và hiệu quả trong mọi tình huống.

2. Thông Số Kỹ Thuật Của Bộ Điều Khiển ATS MT102

Thông số kỹ thuật của bộ điều khiển ATS MT102 được thiết kế để đáp ứng các tiêu chuẩn công nghiệp, với khả năng xử lý tín hiệu logic và chống nhiễu cao. Dưới đây là các thông số chi tiết, giúp người dùng hiểu rõ khả năng của thiết bị.

2.1. Thông Số Điện Và Nguồn Cung Cấp

• Nguồn cung cấp: DC 8-35V, tương thích với ắc quy 12V hoặc 24V của máy phát, tiêu thụ dòng <0.5A ở chế độ chờ, tiết kiệm năng lượng.
• Điện áp giám sát: 220V AC (1 pha) hoặc 380V AC (3 pha), với độ chính xác đo ±1%. Phát hiện quá áp (>260V), thấp áp ( <180V).
• Tần số: Tự nhận diện 50/60Hz, phát hiện quá tần (>55Hz) hoặc thấp tần ( <45Hz).

2.2. Chức Năng Chuyển Mạch Và Bảo Vệ

Loại ATS: Hỗ trợ cấu hình 2 vị trí (ON-ON) hoặc 3 vị trí (ON-OFF-ON), tương thích với ATS KyungDong 100A-600A, 2 ACB, hoặc 2 Contactor.

Thời gian chuyển mạch: <5 giây, với thời gian trễ điều chỉnh từ 0-999 giây (mặc định 5 giây cho chuyển VS).

Bảo vệ:

• Mất pha: Ngắt khi mất 1 trong 3 pha của nguồn lưới hoặc máy phát.
• Ngược pha: Phát hiện sai thứ tự pha, hiển thị mã lỗi E06.
• Quá/thấp áp: Ngắt khi điện áp <180V hoặc >260V (1 pha), hiển thị E03/E04.
• Quá/thấp tần: Ngắt khi tần số <45Hz hoặc >55Hz, hiển thị E05/E07.

Đầu ra relay: 5A/250VAC cho đóng/ngắt nguồn, báo động, và liên động cơ khí.

2.3. Kích Thước Và Môi Trường Hoạt Động

• Kích thước: 180x140x50mm (WxHxD), trọng lượng 1kg, phù hợp lắp vào tủ điện tiêu chuẩn.
• Kích thước cắt lỗ bảng điều khiển: 170x130mm, dễ tích hợp với ATS.
• Nhiệt độ hoạt động: -20°C đến +60°C, phù hợp với khí hậu nóng ẩm Việt Nam.
• Độ ẩm: 20-95% RH (không ngưng tụ).
• Chống rung: 5G, đạt chuẩn IEC 60068-2-6, phù hợp cho tàu biển hoặc công trường.
• Bảo vệ môi trường: IP54 (chống bụi và nước bắn) khi lắp trong hộp bảo vệ.

2.4. Hiển Thị Và Giao Tiếp

• Hiển thị: Đèn LED độ sáng cao, hiển thị trạng thái nguồn 1 (lưới), nguồn 2 (máy phát), điện áp (V), tần số (Hz), và mã lỗi (E01-E07).
• Giao tiếp: Tiếp điểm relay 5A/250VAC cho đóng/ngắt ATS, tùy chọn RS485 cho giám sát từ xa qua modem GSM/WiFi.
• Ngôn ngữ hiển thị: Tiếng Anh, dễ sử dụng cho kỹ thuật viên quốc tế.

2.5. Tương Thích Và Tính Năng Khác

• Tương thích: ATS chuyên tải Motorise, hệ thống 1 pha/3 pha, máy phát đề chìa khóa (Cummins, Perkins, Yanmar).
• Chế độ vận hành: Tự động (auto) hoặc thủ công (manual) qua Maintenance switch.
• Tuổi thọ: 10-15 năm, với MTBF >50.000 giờ.
• Thời gian trễ: Điều chỉnh 0-999 giây, mặc định 5 giây cho chuyển nguồn, 10 giây cho xác nhận nguồn lưới.

2.6. Ứng Dụng Thực Tế

Trong một nhà máy dệt tại Hải Dương, MT102 được lắp cho ATS 2 Contactor 200A, giám sát nguồn 380V/50Hz, chuyển mạch thành công 100 lần trong 6 tháng mà không xảy ra lỗi, chứng minh độ tin cậy cao. Thiết bị hoạt động ổn định trong môi trường 40°C và độ ẩm 85%, với LED hiển thị rõ ràng giúp kỹ thuật viên giám sát dễ dàng.

Tóm lại, thông số kỹ thuật của bộ điều khiển ATS MT102 đảm bảo tính linh hoạt, độ bền và hiệu suất cao, phù hợp cho các hệ thống chuyển nguồn tự động từ dân dụng đến công nghiệp nặng.

3. Cách Lắp Đặt Bộ Điều Khiển ATS MT102

Lắp đặt bộ điều khiển ATS MT102 là quy trình đơn giản, mất khoảng 30-60 phút nếu tuân thủ đúng hướng dẫn. Dưới đây là các bước chi tiết, dựa trên tài liệu kỹ thuật từ Aksamautu và kinh nghiệm thực tế từ các dự án tại Việt Nam.

3.1. Chuẩn Bị Trước Lắp Đặt

• Công cụ cần thiết: Tua vít, multimeter, dây điện AWG 14-16, cầu chì 3A, băng keo cách điện, tester kiểm tra pha.
• Kiểm tra nguồn: Đảm bảo nguồn DC 8-35V từ ắc quy máy phát ổn định, không biến động quá ±10%.
• Kiểm tra ATS: Xác nhận loại ATS (2 Contactor, 2 ACB, hoặc Motorise), công suất (100A-600A).
• Sơ đồ đấu nối: Tham khảo tài liệu kỹ thuật Aksamautu để xác định đúng các chân kết nối (nguồn 1, nguồn 2, relay, RS485).

3.2. Các Bước Lắp Đặt

Lắp cơ học:

• Cố định MT102 vào tủ điện hoặc khung ATS bằng 4 vít M4, đảm bảo vị trí thông thoáng, cách nguồn nhiệt (>60°C) như động cơ hoặc ống xả ít nhất 50cm.
• Đảm bảo môi trường khô ráo, độ ẩm <95% RH để tránh chập mạch.

Kết nối nguồn cung cấp:

• Nối dây dương (+) và âm (-) từ ắc quy (12V/24V) đến terminal nguồn DC của MT102 (thường ký hiệu DC+ và DC-).
• Lắp cầu chì 3A ở dây dương để bảo vệ ngắn mạch.
• Dùng multimeter kiểm tra điện áp DC (8-35V) trước khi kết nối.

Kết nối giám sát nguồn:

• Nối dây pha L1, L2, L3 và trung tính N từ nguồn 1 (lưới điện) và nguồn 2 (máy phát) đến các terminal tương ứng trên MT102 (ký hiệu L1, L2, L3, N).
• Sử dụng tester pha để kiểm tra thứ tự pha (L1-L2-L3) nhằm tránh lỗi ngược pha (mã E06).
• Đảm bảo dây trung tính N kết nối chắc chắn, vì mất N có thể gây lỗi giám sát.

Kết nối đầu ra relay:

• Nối các relay đóng/ngắt (5A/250VAC) đến Contactor hoặc ACB của ATS, theo sơ đồ: Relay 1 (nguồn 1), Relay 2 (nguồn 2).
• Kết nối relay báo động đến còi hoặc đèn báo ngoài nếu cần (terminal Alarm).
• Kiểm tra hoạt động relay bằng cách bật/tắt thủ công qua Maintenance switch.

Kết nối tùy chọn (nếu có):

• Nếu sử dụng giám sát từ xa, nối cổng RS485 (A, B) đến modem GSM/WiFi hoặc bộ điều khiển trung tâm.
• Cấu hình địa chỉ RS485 qua bảng điều khiển (mặc định ID 1).

Kiểm tra và vận hành:

• Bật nguồn DC, quan sát LED trạng thái nguồn 1/2 (xanh: bình thường, đỏ: lỗi).
• Thử chuyển thủ công bằng Maintenance switch, đo thời gian chuyển mạch ( <5 giây).
• Sử dụng multimeter đo điện áp nguồn 1/2 (220V/380V) để xác nhận giám sát chính xác (±1%).
• Thử cắt nguồn lưới để kiểm tra chuyển tự động sang máy phát, sau đó khôi phục lưới để xác nhận chuyển ngược.

3.3. Ứng Dụng Thực Tế

Tại một nhà máy dệt may ở Bình Dương, MT102 được lắp cho ATS 2 Contactor 200A, kết nối nguồn DC 24V từ ắc quy, giám sát nguồn 380V/50Hz. Sau 45 phút lắp đặt, thiết bị chuyển nguồn mượt mà trong 4 giây khi mất điện, với thời gian trễ cấu hình 5 giây để tránh nhiễu tạm thời. LED hiển thị điện áp 380V rõ ràng, giúp kỹ thuật viên xác nhận trạng thái nhanh chóng.

3.4. Lưu Ý Khi Lắp Đặt

• Sử dụng dây bọc chống nhiễu để tránh EMI trong môi trường công nghiệp.
• Siết chặt các đầu nối terminal để tránh lỏng lẻo do rung động (kiểm tra bằng lực 1.2Nm).
• Kiểm tra thứ tự pha trước khi bật nguồn để tránh lỗi ngược pha (mã E06).
• Ghi lại cấu hình thời gian trễ (0-999 giây) và ngưỡng bảo vệ (điện áp, tần số) để tham chiếu khi bảo trì.
• Đảm bảo tủ điện có quạt làm mát nếu nhiệt độ môi trường >50°C.

3.5. Lỗi Thường Gặp Khi Lắp Và Cách Xử Lý

• Lỗi kết nối ngược pha (E06): Kiểm tra thứ tự pha bằng tester, đảo dây L1-L3 nếu cần.
• Không phát hiện nguồn (LED đỏ): Kiểm tra dây trung tính N, đảm bảo kết nối chắc chắn.
• Relay không hoạt động: Đo điện áp relay (5A/250VAC) bằng multimeter, thay relay nếu hỏng.
• Không chuyển nguồn: Kiểm tra cầu chì 3A, đảm bảo nguồn DC 8-35V ổn định.

Tóm lại, việc lắp đặt bộ điều khiển ATS MT102 đơn giản và an toàn nếu tuân thủ đúng các bước hướng dẫn, đảm bảo hệ thống chuyển nguồn tự động hoạt động hiệu quả và đáng tin cậy.

4. Cách Đọc Các Thông Số Điện Áp, Dòng Điện, Công Suất Trên Bộ Điều Khiển ATS MT102

Bộ điều khiển ATS MT102 hiển thị các thông số như điện áp và tần số qua đèn LED, nhưng để đọc dòng điện và công suất, cần tích hợp với module phụ hoặc thiết bị đo lường. Dưới đây là hướng dẫn chi tiết cách đọc các thông số này.

4.1. Đọc Thông Số Điện Áp

Hiển thị trên LED: MT102 có đèn LED riêng cho nguồn 1 (lưới) và nguồn 2 (máy phát), hiển thị điện áp (V) ở định dạng số, ví dụ “220” cho 1 pha hoặc “380” cho 3 pha.

Cách đọc:

• LED nguồn 1 sáng xanh, hiển thị “380V” ±10%: Nguồn lưới ổn định.
• LED nguồn 2 sáng xanh, hiển thị “380V” ±10%: Máy phát hoạt động bình thường.
• Nếu LED đỏ, kèm mã lỗi E03 ( <180V) hoặc E04 (>260V): Nguồn bất thường, cần kiểm tra AVR hoặc lưới.

Độ chính xác: ±1%, đo liên tục mỗi 100ms.

4.2. Đọc Thông Số Tần Số

LED hiển thị tần số (Hz), ví dụ “50” cho 50Hz.

Cách đọc:

• Tần số 50±2Hz: Bình thường.
• Dưới 45Hz (E05) hoặc trên 55Hz (E07): Lỗi tần số, thiết bị ngắt để bảo vệ tải.

4.3. Đọc Dòng Điện Và Công Suất

MT102 không đo trực tiếp dòng điện (A) hoặc công suất (kVA), nhưng có thể tích hợp với CT (current transformer) hoặc module đo lường qua RS485.

Cách đọc:

• Kết nối CT (tỷ lệ 100/5A) vào module phụ, gửi dữ liệu qua RS485.
• Sử dụng phần mềm PC hoặc màn hình giám sát để hiển thị dòng điện (ví dụ 150A) và công suất (100kVA = điện áp x dòng x cosφ, với cosφ ≈ 0.8).
• Ví dụ: Điện áp 380V, dòng 150A, cosφ = 0.8 → Công suất = 380 x 150 x 0.8 x √3 ≈ 99kVA.

4.4. Ứng Dụng Thực Tế

Tại một trung tâm thương mại ở TP.HCM, MT102 hiển thị điện áp 380V và tần số 50Hz của máy phát 200kVA. Khi tích hợp với module đo lường, kỹ thuật viên đọc được dòng 200A và công suất 132kVA qua phần mềm PC, giúp lập kế hoạch phân tải. Khi điện áp sụt xuống 360V do tải tăng đột ngột, LED hiển thị E03, cảnh báo kịp thời để điều chỉnh.

4.5. Lưu Ý Khi Đọc Thông Số

• Kiểm tra LED định kỳ để phát hiện mã lỗi (E03, E04, E05, E07).
• Nếu tích hợp module phụ, đảm bảo cấu hình đúng tỷ lệ CT (ví dụ 100/5A).
• Ghi log thông số hàng tuần để phân tích xu hướng (ví dụ, điện áp giảm dần do AVR yếu).

Tóm lại, MT102 cung cấp hiển thị điện áp và tần số trực quan qua LED, và hỗ trợ đọc dòng điện/công suất khi tích hợp module phụ, giúp giám sát hệ thống hiệu quả.

5. Bộ Điều Khiển ATS MT102 Có Thể Cảnh Báo Lỗi Từ Xa Qua Internet Không?

Bộ điều khiển ATS MT102 không có kết nối internet trực tiếp, nhưng có thể gửi cảnh báo lỗi từ xa khi tích hợp với modem GSM/WiFi qua giao thức RS485. Dưới đây là phân tích chi tiết.

5.1. Khả Năng Cảnh Báo Từ Xa

• Cấu hình RS485: MT102 hỗ trợ cổng RS485 (A, B) để kết nối với modem GSM/WiFi hoặc bộ điều khiển trung tâm (như PLC hoặc BMS).
• Cảnh báo lỗi: Khi xảy ra lỗi (mất pha, quá áp, thấp tần), MT102 gửi mã lỗi (E01-E07) qua RS485. Modem GSM/WiFi chuyển mã lỗi thành tin nhắn SMS hoặc email, gửi đến kỹ thuật viên qua internet.
• Thời gian phản ứng: <1 giây để phát hiện lỗi, <5 giây để gửi cảnh báo qua modem.

5.2. Ứng Dụng Thực Tế

Tại một trung tâm dữ liệu ở Hà Nội, MT102 tích hợp với modem GSM gửi SMS cảnh báo lỗi E03 (thấp áp) khi điện áp lưới giảm xuống 360V, giúp kỹ thuật viên xử lý trong 10 phút. Trong một nhà máy tại Hải Dương, thiết bị gửi email qua WiFi khi phát hiện ngược pha (E06), giảm 50% thời gian phản ứng so với giám sát thủ công.

5.3. Hạn Chế Và Giải Pháp

Hạn chế: Cần modem GSM/WiFi và phần mềm cấu hình, tăng chi phí ~2-3 triệu đồng.

Giải pháp:

• Sử dụng modem GSM/WiFi tương thích (như Siemens TC65).
• Cài đặt phần mềm giám sát (như SCADA) để nhận cảnh báo qua internet.
• Đảm bảo kết nối mạng ổn định (4G/WiFi) để tránh mất tín hiệu.

5.4. Lợi Ích

Cảnh báo từ xa giúp giảm downtime, đặc biệt trong các ứng dụng quan trọng như y tế hoặc công nghiệp. Theo thống kê, hệ thống giám sát từ xa giảm 30% chi phí bảo trì do phát hiện lỗi sớm.

Tóm lại, MT102 hỗ trợ cảnh báo lỗi từ xa qua internet khi tích hợp với RS485 và modem, đảm bảo giám sát hiệu quả và kịp thời.

6. Khi Máy Phát Quá Tải, Bộ Điều Khiển ATS MT102 Sẽ Phản Ứng Như Thế Nào?

Bộ điều khiển ATS MT102 phát hiện quá tải máy phát thông qua sụt áp hoặc tần số bất thường, và phản ứng nhanh để bảo vệ hệ thống. Dưới đây là phân tích chi tiết.

6.1. Phát Hiện Quá Tải

• MT102 giám sát điện áp (180-260V) và tần số (45-55Hz) của máy phát liên tục.
• Khi máy phát quá tải (ví dụ, tải >200kVA cho máy 150kVA), điện áp sụt ( <180V) hoặc tần số giảm ( <45Hz), kích hoạt mã lỗi E03/E05.
• Thời gian phát hiện: <100ms.

6.2. Phản Ứng Khi Quá Tải

• Ngắt máy phát: Relay ngắt nguồn 2 (máy phát) trong 1 giây để bảo vệ động cơ.
• Chuyển về nguồn lưới: Nếu lưới ổn định (220V/380V, 50Hz), MT102 chuyển tải về nguồn 1 trong <5 giây.
• Báo động: Kích hoạt relay báo động, hiển thị E03/E05 trên LED, gửi tín hiệu qua RS485 (nếu có).

6.3. Ứng Dụng Thực Tế

Tại một nhà máy xi măng ở Quảng Ngãi, khi máy phát 200kVA quá tải (250kVA), MT102 phát hiện tần số giảm xuống 44Hz, ngắt máy trong 1 giây và chuyển về lưới, tránh hỏng AVR và động cơ.

6.4. Giải Pháp

• Cài đặt ngưỡng bảo vệ thấp hơn (ví dụ, 170V thay vì 180V).
• Kết hợp với CB quá tải trên máy phát.
• Kiểm tra định kỳ AVR và công suất tải.

Tóm lại, MT102 phản ứng nhanh khi máy phát quá tải, bảo vệ hệ thống và giảm rủi ro hỏng hóc.

7. Bao Lâu Cần Kiểm Tra Bộ Điều Khiển ATS MT102 Một Lần?

Kiểm tra định kỳ bộ điều khiển ATS MT102 là cần thiết để đảm bảo hiệu suất và độ bền. Dưới đây là lịch trình và nội dung kiểm tra.

7.1. Lịch Trình Kiểm Tra

• Hàng quý (3 tháng/lần): Kiểm tra kết nối, LED, và thử chuyển mạch thủ công.
• Hàng năm: Kiểm tra linh kiện (relay, tụ điện), vệ sinh bụi, đo điện áp/tần số.
• Mỗi 3-5 năm: Thay tụ điện hoặc relay nếu xuống cấp.

7.2. Nội Dung Kiểm Tra

• Kết nối: Siết chặt terminal, kiểm tra dây lỏng bằng lực 1.2Nm.
• LED và hiển thị: Đảm bảo LED sáng rõ, không nhấp nháy bất thường.
• Chuyển mạch: Thử Maintenance switch, đo thời gian chuyển ( <5 giây).
• Đo thông số: Dùng multimeter kiểm tra điện áp (220V/380V), tần số (50Hz).
• Vệ sinh: Dùng khí nén làm sạch bụi trong tủ điện.

7.3. Ứng Dụng Thực Tế

Tại một bệnh viện ở Đà Nẵng, kiểm tra hàng quý phát hiện dây trung tính N lỏng, khắc phục trong 10 phút, tránh lỗi giám sát nguồn. Kiểm tra hàng năm thay tụ điện, kéo dài tuổi thọ thiết bị thêm 5 năm.

7.4. Lợi Ích

Kiểm tra định kỳ giảm 40% nguy cơ lỗi đột xuất, theo kinh nghiệm từ các dự án.

Tóm lại, kiểm tra MT102 hàng quý và hàng năm giúp duy trì hiệu suất và độ bền, đảm bảo chuyển nguồn an toàn.

8. Bộ Điều Khiển ATS MT102 Giúp Đảm Bảo An Toàn Cho Người Vận Hành Như Thế Nào?

Bộ điều khiển ATS MT102 được thiết kế với các tính năng an toàn để bảo vệ người vận hành. Dưới đây là phân tích chi tiết.

8.1. Cơ Cấu Khóa Nội Tại

• Ngăn đóng đồng thời hai nguồn, giảm nguy cơ chập mạch hoặc điện giật.
• Liên động cơ khí đảm bảo chỉ một nguồn hoạt động.

8.2. Bảo Vệ Quá Tải Và Lỗi Điện

• Ngắt máy phát khi quá tải, thấp áp, hoặc ngược pha, bảo vệ người vận hành khỏi tai nạn.
• Hiển thị mã lỗi (E01-E07) giúp xác định vấn đề an toàn.

8.3. Chế Độ Thủ Công

• Maintenance switch cho phép vận hành thủ công, an toàn khi bảo trì.

8.4. Ứng Dụng Thực Tế

Tại một nhà máy thép ở Bình Dương, MT102 ngắt nguồn khi phát hiện ngược pha, bảo vệ kỹ thuật viên khỏi nguy cơ điện giật.

Tóm lại, MT102 đảm bảo an toàn cho người vận hành qua khóa nội tại, bảo vệ lỗi, và chế độ thủ công.

9. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia Cung Cấp Sản Phẩm Chất Lượng Cao

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà cung cấp uy tín bộ điều khiển ATS MT102 chính hãng từ Aksamautu, với các cam kết:

• Sản phẩm chính hãng: Nhập khẩu trực tiếp, đầy đủ CO, CQ.
• Giá cạnh tranh: Báo giá nhanh trong 24 giờ, ưu đãi cho dự án lớn.
• Hỗ trợ kỹ thuật: Tư vấn, lắp đặt, bảo trì 24/7 bởi đội ngũ kỹ thuật viên giàu kinh nghiệm.
• Bảo hành 12 tháng: Giao hàng toàn quốc, đổi trả nếu lỗi nhà sản xuất.
• Hậu mãi: Cung cấp linh kiện thay thế, hỗ trợ lâu dài.

Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia qua website hoặc hotline để nhận tư vấn và báo giá tốt nhất. Với kinh nghiệm cung cấp cho hàng trăm dự án tại Việt Nam, Võ Gia cam kết mang lại giải pháp tối ưu cho hệ thống chuyển nguồn tự động của bạn.

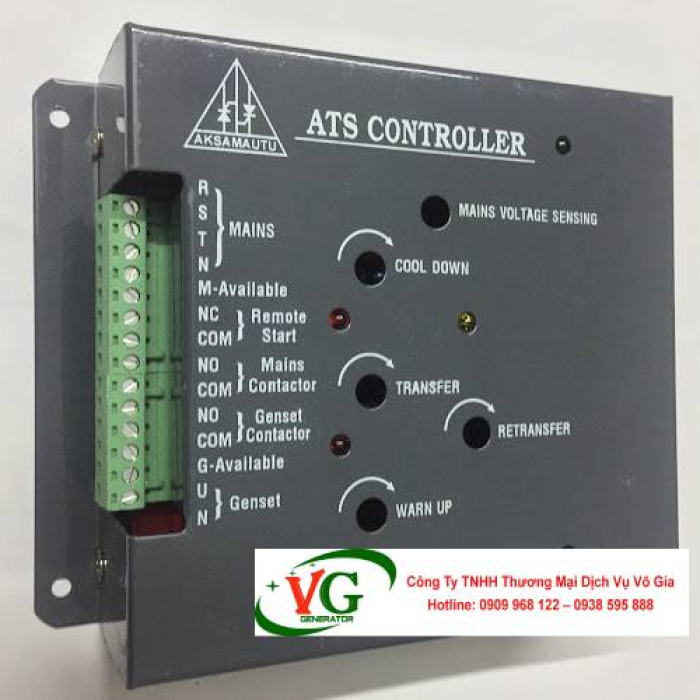

Bộ điều khiển ATS MT102 là giải pháp chuyển nguồn tự động thông minh, với công nghệ kỹ thuật số, cơ cấu khóa an toàn, và khả năng tích hợp linh hoạt. Từ giám sát điện áp đến cảnh báo từ xa, thiết bị đảm bảo nguồn điện liên tục và an toàn. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp MT102 chính hãng, giá tốt, hỗ trợ kỹ thuật chuyên nghiệp. Hãy đầu tư vào MT102 để tối ưu hóa hệ thống chuyển nguồn tự động của bạn!

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia

Add: 341 Trường Chinh, P.Đông Hưng Thuận, TPHCM

Mail: quy@mayphatdienvogia.com

Hotline: 0909 968 122 – 0938 595 888
